اگر CNC سه محور را پایه و CNC چهار محور را ارتقا بدانیم،
CNC پنج محور جایی است که:

محدودیت‌های کلاسیک ماشینکاری تقریباً از بین می‌روند.

اما یک نکته مهم:

CNC پنج محور فقط برای حرفه‌ای‌هاست، نه برای همه.

در این مقاله بدون اغراق و شعار، واقعیت CNC پنج محور را می‌خوانی.

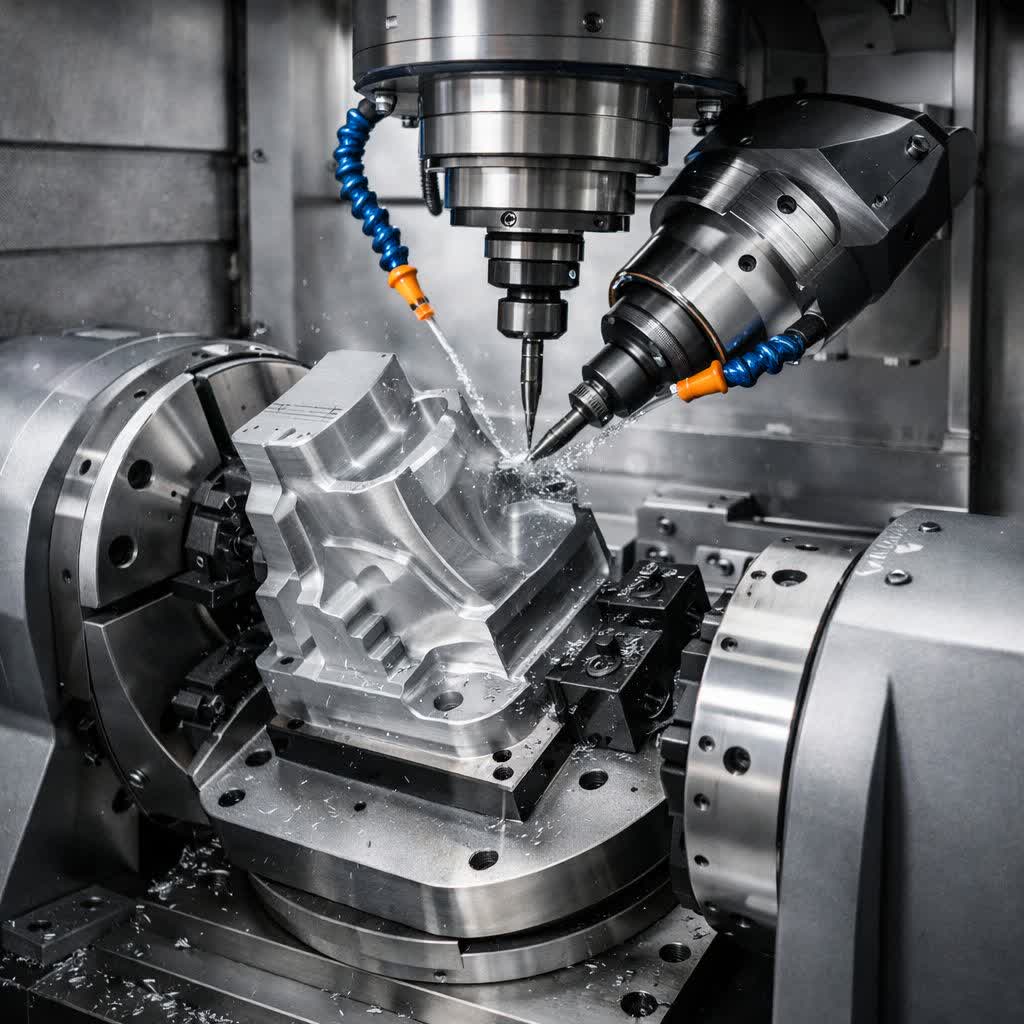

دستگاه CNC پنج محور چیست؟

دستگاه CNC پنج محور دستگاهی است که در آن:

  • سه محور خطی (X، Y، Z)
  • دو محور چرخشی (A، B یا C)

به‌صورت همزمان یا ایندکسی حرکت می‌کنند.

نتیجه؟

ابزار می‌تواند تقریباً از هر زاویه‌ای به قطعه نزدیک شود.

پنج محور یعنی چه؟

پنج محور معمولاً شامل:

  • X: حرکت طولی
  • Y: حرکت عرضی
  • Z: حرکت عمقی
  • A: چرخش حول X
  • B یا C: چرخش حول Y یا Z

📌 پیشنهاد مطالعه:
👉 مفهوم محورهای X، Y، Z و حرکت ابزار

تفاوت بنیادین CNC پنج محور با سه و چهار محور

تفاوت فقط در «یک محور بیشتر» نیست؛ تفاوت در تفکر ماشینکاری است.

در پنج محور:

  • نیاز به باز و بست قطعه به حداقل می‌رسد
  • مسیر ابزار بهینه‌تر است
  • دقت نهایی بالاتر است

انواع دستگاه CNC پنج محور

1. Table-Table

  • قطعه روی دو محور چرخشی
  • ابزار ثابت‌تر

مناسب:

  • قطعات کوچک و دقیق

2. Head-Table

  • یک محور چرخشی روی هد
  • یک محور روی میز

رایج‌ترین نوع صنعتی

3. Head-Head

  • هر دو محور چرخشی روی ابزار

مناسب:

  • قطعات بسیار پیچیده
  • هوافضا

CNC پنج محور چه قطعاتی می‌سازد؟

کاربردهای کلیدی

  • قطعات هوافضا
  • ایمپلنت‌های پزشکی
  • قالب‌های پیچیده
  • پره‌ها و بلیدها

جایی که:

سه و چهار محور کم می‌آورند.

چرا CNC پنج محور انقلابی است؟

1. دسترسی کامل به زوایا

  • ماشینکاری زیر برش
  • فرم‌های آزاد

2. افزایش دقت نهایی

  • حذف خطای چندبار فیکس‌کردن
  • هم‌محوری عالی

3. کیفیت سطح بالاتر

  • زاویه بهینه ابزار
  • کاهش لرزش

4. کاهش زمان تولید

  • یک تنظیم به‌جای چند تنظیم
  • مسیر ابزار کوتاه‌تر

محدودیت‌ها و واقعیت‌های CNC پنج محور

1. هزینه بسیار بالا

  • قیمت دستگاه
  • ابزار
  • نگهداری

2. پیچیدگی برنامه‌نویسی

  • بدون CAM تقریباً غیرممکن
  • نیاز به دانش فضایی بالا

📌 پیشنهاد مطالعه:
👉 برنامه‌نویس CNC فلز کیست و چه مهارت‌هایی نیاز دارد؟

3. نیاز به اپراتور سطح بالا

پنج محور:

خطا را سریع و گران جبران می‌کند!

CNC پنج محور برای چه کسانی مناسب است؟

مناسب است اگر:

  • قطعات بسیار پیچیده می‌سازی
  • بازار هدف صنعتی پیشرفته داری
  • تیم فنی قوی داری

مناسب نیست اگر:

  • تازه‌کار هستی
  • تیراژ پایین داری
  • بازار عمومی داری

در این حالت:

سه یا چهار محور هوشمندانه‌تر است.

مقایسه نهایی ۳، ۴ و ۵ محور

ویژگی3 محور4 محور5 محور

پیچیدگیکممتوسطبسیار بالا
قیمتاقتصادیمتوسطبسیار بالا
آزادی حرکتمحدودبیشترتقریباً کامل
مناسب مبتدیعالیمتوسطنامناسب
دقت نهاییخوبخیلی خوبعالی

اشتباه مرگبار درباره CNC پنج محور

بزرگ‌ترین اشتباه:

«پنج محور یعنی همه‌کاره»

در حالی که:

پنج محور فقط در جای درست معجزه می‌کند.

نگاه استادانه

یک استاد CNC می‌داند:

  • چه زمانی سه محور کافی است
  • چه زمانی چهار محور لازم است
  • و چه زمانی پنج محور توجیه دارد

نه اینکه:

همیشه به دنبال بیشترین محور باشد.

جمع‌بندی نهایی

دستگاه CNC پنج محور:

  • اوج تکنولوژی ماشینکاری فلز
  • ابزار صنایع پیشرفته
  • نیازمند دانش، تجربه و نظم بالا

اگر روزی به پنج محور رسیدی:

یعنی مسیر را درست آمده‌ای.
