واشر خارج از مرکز قطعهای فلزی با سوراخ یا محور خارج از مرکز هندسه خارجی است که در برخی اتصالات و مکانیزمهای تنظیمی برای ایجاد موقعیت یا فاصله قابل تنظیم استفاده میشود
محصولات مرتبط

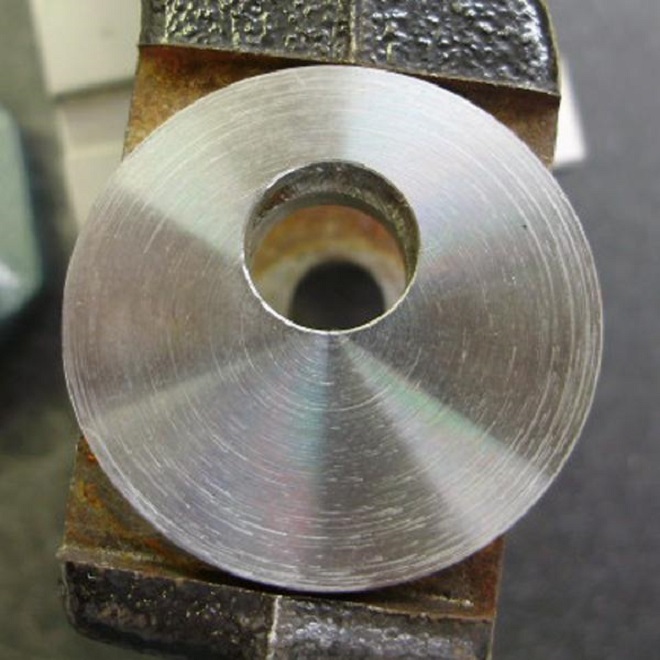

واشر خارج از مرکز چیست؟
در واشر معمولی، مرکز سوراخ و مرکز هندسه خارجی تقریباً هممحور هستند.
اما در Eccentric Washer، سوراخ نسبت به مرکز قسمت خارجی جابجا شده است.
این اختلاف مرکز میتواند برای ایجاد تنظیم موقعیت، فاصله یا همراستایی قطعات در مکانیزمهای خاص مورد استفاده قرار گیرد.
کاربرد واشر خارج از مرکز
بسته به طراحی مکانیزم، میتواند در:
- ماشینآلات صنعتی
- مکانیزمهای تنظیمی
- اتصالات قابل تنظیم
- شاسی و فریم دستگاهها
- تجهیزات مکانیکی
- ماشینسازی
- تعمیرات صنعتی
- قطعات سفارشی
استفاده شود.
روش تولید
برای مدلهای تخت:
ورق → طراحی CAD → DXF → برش لیزر فایبر → پلیسهگیری → کنترل
اگر قطعه نیاز به:
- پله
- شیار
- رزوه
- ماشینکاری سطح
- تلرانس دقیق
داشته باشد، میتوان از تراش CNC یا فرز CNC برای عملیات تکمیلی استفاده کرد.
مشخصات قابل سفارش
| قطر خارجی | سفارشی |
| قطر سوراخ | سفارشی |
| میزان خروج از مرکز | سفارشی |
| ضخامت | سفارشی |
| جنس | فولاد / استیل |
| شکل خارجی | گرد / سفارشی |
| تلرانس | طبق نقشه |
| تعداد | سفارشی |
مثال
قطر خارجی: 50 mm
قطر سوراخ: 16 mm
میزان خروج از مرکز: 5 mm
ضخامت: 4 mm
جنس: فولاد
تعداد: 100 عدد
ساخت طبق نقشه
برای این محصول نقشه دقیق اهمیت زیادی دارد، چون مقدار خروج از مرکز باید مشخص باشد
بهترین فایلها:
DXF + PDF
و برای مدلهایی که ماشینکاری سهبعدی دارند:
STEP / STP + PDF
متریال
بسته به کاربرد میتوان از:
- فولاد کربنی
- استیل
- فولاد آلیاژی مناسب
- سایر متریالهای قابل تولید
استفاده کرد.
تفاوت واشر خارج از مرکز با واشر معمولی
واشر معمولی: سوراخ و هندسه خارجی هممرکز هستند.
واشر خارج از مرکز: سوراخ نسبت به مرکز خارجی جابهجا شده است.
همین جابهجایی، کاربرد تنظیمی و مکانیکی متفاوتی ایجاد میکند.
ویژگیهای محصول
- Eccentric Washer
- واشر خارج از مرکز
- واشر اکسنتریک
- فولادی و استیل
- تولید سفارشی
- برش لیزر فایبر
- ماشینکاری CNC در صورت نیاز
- ساخت طبق نقشه
- مناسب ماشینآلات صنعتی
- مناسب مکانیزمهای تنظیمی
سوالات متداول
آیا واشر خارج از مرکز سفارشی تولید میشود؟
بله، قطرها، ضخامت و میزان خروج از مرکز طبق نقشه قابل تعیین است.
آیا با لیزر فایبر قابل تولید است؟
مدلهای تخت و دوبعدی بله
آیا امکان ماشینکاری CNC وجود دارد؟
برای مدلهایی که به عملیات تکمیلی نیاز دارند، بله.
آیا جنس استیل قابل تولید است؟
بله، با انتخاب گرید مناسب
برای سفارش چه اطلاعاتی لازم است؟
قطر خارجی، قطر سوراخ، میزان خروج از مرکز، ضخامت، جنس و تعداد.
