گسکت فلزی سوراخدار برای آببندی اتصالاتی که دارای چندین سوراخ پیچ یا بازشو هستند استفاده میشود و با امکان تعیین تعداد، قطر و موقعیت سوراخها طبق نقشه قابل تولید است
محصولات مرتبط

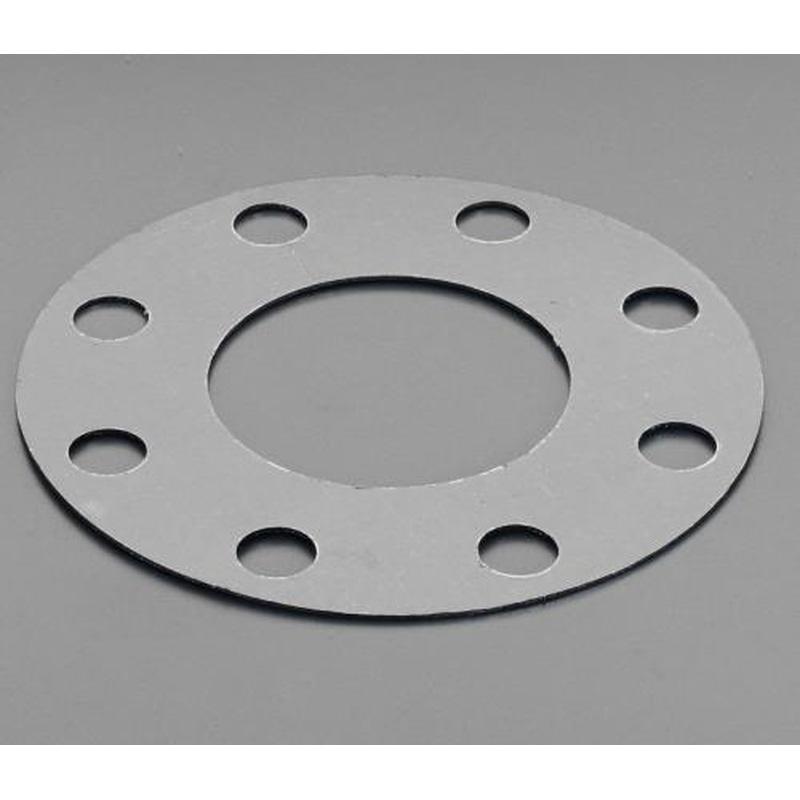

گسکت فلزی سوراخدار چیست؟
گسکت فلزی سوراخدار نوعی گسکت تخت است که علاوه بر شکل اصلی، دارای یک یا چند سوراخ یا بازشو است.
این سوراخها میتوانند برای:
- عبور پیچ و مهره
- همراستا شدن با محل اتصال
- ایجاد بازشوهای خاص
- عبور بخشی از تجهیزات
در نظر گرفته شوند.
ابعاد و محل سوراخها باید دقیقاً مطابق نقشه اتصال باشد.
کاربرد گسکت سوراخدار
بسته به طراحی، در:
- فلنجها
- تجهیزات صنعتی
- درپوشها
- محفظههای صنعتی
- پمپها
- ماشینآلات
- اتصالات سفارشی
- تجهیزات فرآیندی
قابل استفاده است.
🛠️ تولید با لیزر فایبر
این محصول برای لیزر فایبر تو بسیار مناسب است.
فرآیند میتواند شامل:
ورق → فایل DXF → برش خارجی → برش سوراخها → پلیسهگیری → کنترل ابعادی
باشد.
یکی از مزایای لیزر این است که میتوان شکل بیرونی و سوراخهای داخلی را در یک مرحله برش داد.
مشخصات قابل سفارش
| نوع | سوراخدار |
| جنس | فولاد / استیل |
| شکل | گرد / مستطیلی / سفارشی |
| ضخامت | سفارشی |
| قطر خارجی | سفارشی |
| قطر داخلی | سفارشی |
| تعداد سوراخ | سفارشی |
| قطر سوراخ | سفارشی |
| فاصله سوراخها | سفارشی |
| PCD | در صورت وجود |
| شکل سوراخ | گرد / سفارشی |
| تعداد قطعات | سفارشی |
ساخت طبق نقشه
برای این نوع محصول نقشه اهمیت زیادی دارد؛ چون فقط قطر و ضخامت کافی نیست.
باید مواردی مثل:
تعداد سوراخ + قطر سوراخ + موقعیت سوراخها + فاصله مرکز تا مرکز + شکل کلی
مشخص باشد.
متریال
با توجه به کاربرد میتوان متریال مناسب را انتخاب کرد:
- فولاد کربنی
- استیل
- فولاد آلیاژی
- سایر ورقهای مناسب
انتخاب متریال باید با شرایط کاری آببندی هماهنگ باشد.
فرمت فایل
برای ساخت با لیزر:
DXF + PDF
بهترین گزینه است.
فرمتهای دیگر:
- DWG
- STEP / STP
نیز قابل بررسی هستند.
تفاوت با گسکت فلزی تخت
گسکت تخت: شکل سادهتر و بدون الگوی سوراخکاری پیچیده دارد.
گسکت سوراخدار: دارای سوراخهای مشخص برای پیچها یا بازشوهای موردنظر است.
اگر گسکت دارای تعداد زیادی سوراخ یا هندسه خاص باشد، تولید آن با لیزر فایبر مزیت قابل توجهی دارد.
ویژگیهای محصول
- Perforated Metal Gasket
- گسکت فلزی سوراخدار
- فولادی و استیل
- برش لیزر فایبر
- تولید سفارشی
- سوراخکاری همزمان با برش
- ساخت طبق نقشه
- مناسب تجهیزات صنعتی
- تولید در تعداد مختلف
سوالات متداول
آیا گسکت سوراخدار با لیزر تولید میشود؟
بله، برای مدلهای تخت، لیزر فایبر گزینه بسیار مناسبی است.
آیا تعداد سوراخها سفارشی است؟
بله، تعداد، قطر و موقعیت سوراخها طبق نقشه قابل تعیین است.
آیا میتوان سوراخهای پیچ را هم با لیزر ایجاد کرد؟
بله، در محدوده توان و ضخامت قابل برش دستگاه.
آیا گسکت استیل سوراخدار تولید میشود؟
بله.
چه فایلی ارسال کنیم؟
DXF + PDF برای سفارش برش لیزری پیشنهاد میشود.
