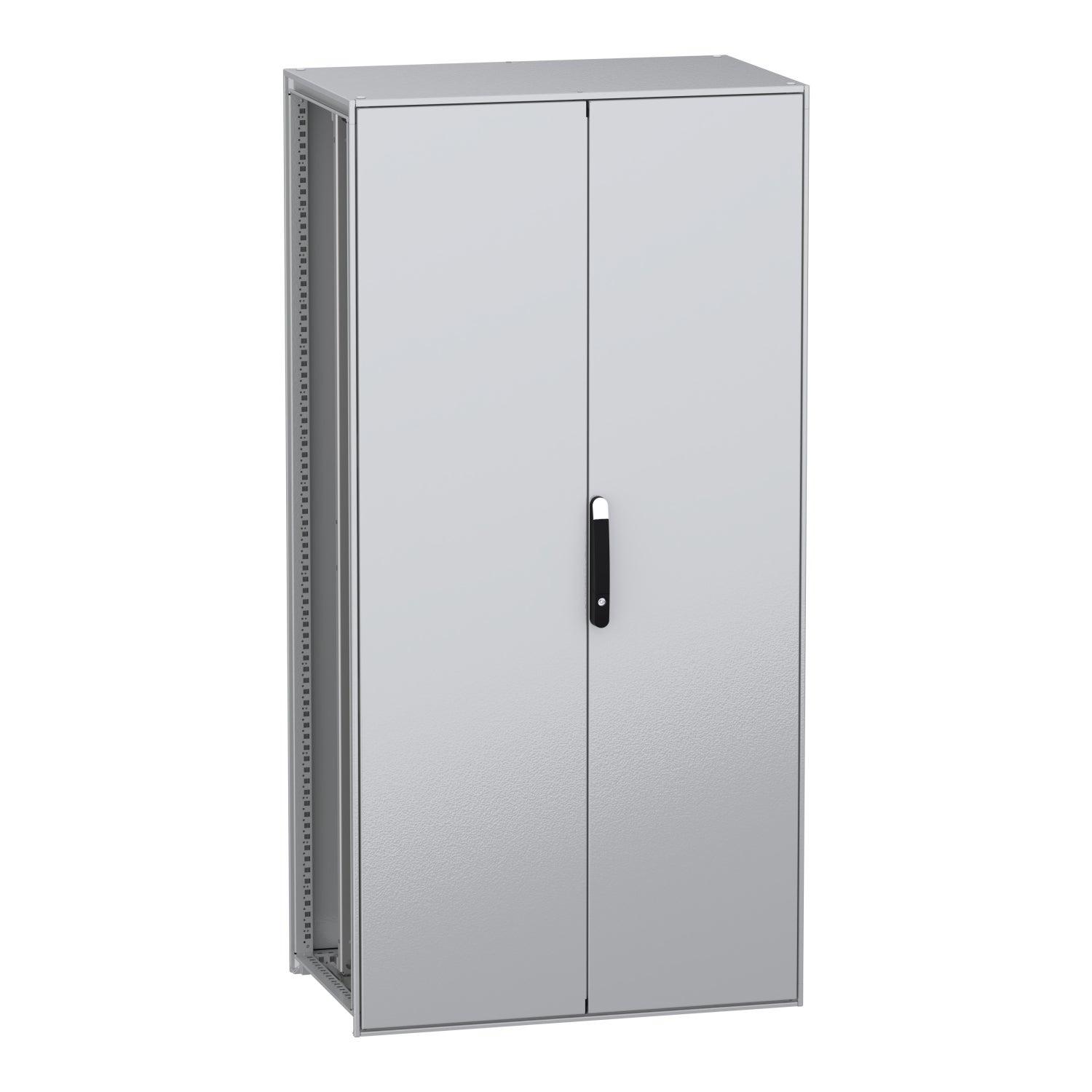

تابلو برق فلزی ایستاده ۲۰۰×۱۰۰×۶۰ سانتی‌متر برای پروژه‌هایی طراحی می‌شود که به فضای عرضی بیشتری برای نصب تجهیزات برق، مدارهای فرمان و ترمینال‌ها نیاز دارند. این تابلو با بدنه فلزی، پوشش رنگ پودری الکترواستاتیک کوره‌ای و آرایش داخلی متناسب با سفارش قابل ساخت است. نوع درب، ضخامت ورق، شاسی و محل ورود کابل‌ها باید بر اساس نقشه و نیاز پروژه تعیین شود
محصولات مرتبط
در تابلوهای صنعتی عریض، نحوه تقسیم‌بندی فضای نصب تجهیزات و مسیرهای سیم‌کشی اهمیت زیادی دارد. تابلو برق ایستاده ۲۰۰×۱۰۰×۶۰ سانتی‌متر با عرض ۱۰۰ سانتی‌متر، فضای مناسبی برای بررسی چیدمان چند بخش از تجهیزات در یک بدنه فراهم می‌کند؛ البته آرایش نهایی به ابعاد واقعی تجهیزات و طراحی صفحه نصب وابسته است.
این مدل برای محیط‌های صنعتی و تأسیساتی قابل بررسی است که به یک محفظه مستقل و ایستاده نیاز دارند. بسته به نقشه پروژه، می‌توان طراحی را برای نصب تجهیزات توزیع، حفاظت، کنترل یا ترمینال‌ها در نظر گرفت.
مشخصات فنی
- نوع محصول: تابلو برق فلزی ایستاده
- ابعاد خارجی اسمی: ارتفاع ۲۰۰ × عرض ۱۰۰ × عمق ۶۰ سانتی‌متر
- نوع درب: قابل طراحی به‌صورت تک‌درب یا دودرب، متناسب با نقشه ساخت
- جنس بدنه: ورق فلزی
- پوشش بدنه: رنگ پودری الکترواستاتیک کوره‌ای
- ضخامت ورق: قابل تعیین بر اساس استحکام موردنیاز و مشخصات پروژه
- صفحه نصب: قابل طراحی مطابق ابعاد و آرایش تجهیزات
- شاسی و پایه: بر اساس وزن مجموعه و شرایط استقرار
- ورودی کابل: قابل تعیین طبق نقشه کابل‌کشی
- درجه حفاظت: وابسته به طراحی بدنه، درزبندی و متعلقات نصب‌شده
- رنگ و متعلقات: طبق سفارش و امکانات ساخت
کاربردهای تابلو برق ایستاده ۲۰۰×۱۰۰×۶۰
این ابعاد می‌تواند برای پروژه‌های زیر بررسی شود:
- تابلوهای توزیع برق صنعتی
- تابلوهای کنترل و فرمان ماشین‌آلات
- نصب تجهیزات حفاظتی، کلیدها و ترمینال‌ها
- تابلوهایی که به فضای عرضی بیشتر برای چیدمان تجهیزات نیاز دارند
- برخی کاربردهای اتوماسیون و کنترل موتور، مشروط به کفایت فضا و رعایت الزامات حرارتی
برای انتخاب نهایی، تعداد تجهیزات، ابعاد آن‌ها، مسیرهای کابل‌کشی، فاصله‌های ایمنی و فضای لازم برای تعمیر و نگهداری باید بررسی شوند.
ویژگی‌ها و مزایا
عرض ۱۰۰ سانتی‌متر: امکان برنامه‌ریزی برای چیدمان تجهیزات و مسیرهای سیم‌کشی در فضای عرضی بیشتر را فراهم می‌کند.
امکان انتخاب نوع درب: بسته به نقشه و نیاز دسترسی می‌توان درباره طراحی تک‌درب یا دودرب تصمیم گرفت. انتخاب باید با توجه به ابعاد بازشو، وزن درب و محل نصب انجام شود.
بدنه فلزی مستقل: مناسب پروژه‌هایی که به محفظه ایستاده نیاز دارند و نصب دیواری برای آن‌ها انتخاب مناسبی نیست.
پوشش رنگ پودری کوره‌ای: به ایجاد پوشش یکنواخت و محافظت سطحی بدنه کمک می‌کند. نتیجه نهایی به آماده‌سازی سطح و کیفیت اجرای پوشش وابسته است.
قابلیت طراحی سفارشی: صفحه نصب، شاسی، تقویت‌کننده‌ها و ورودی کابل‌ها را می‌توان متناسب با نیاز پروژه طراحی کرد.
راهنمای انتخاب ضخامت ورق
در این ابعاد، به‌ویژه در صورت استفاده از درب عریض یا تجهیزات سنگین، انتخاب ضخامت ورق باید همراه با بررسی تقویت درب، لولاها، شاسی و روش حمل انجام شود. ضخامت بدنه و درب ممکن است متفاوت باشد و باید در مشخصات ساخت ثبت شود. هیچ ضخامت مشخصی را نباید بدون توجه به وزن و طراحی، برای تمام پروژه‌ها مناسب فرض کرد.
راهنمای سفارش
برای سفارش تابلو برق ایستاده ۲۰۰×۱۰۰×۶۰ سانتی‌متر، موارد زیر را مشخص کنید:
- کاربرد تابلو و فهرست تجهیزات داخلی
- نوع درب موردنیاز و جهت بازشو
- ضخامت ورق بدنه و درب
- ابعاد صفحه نصب و نحوه تقویت بدنه
- محل ورود و خروج کابل‌ها
- نوع شاسی و پایه
- رنگ موردنظر
- شرایط محیط نصب و درجه حفاظت موردنیاز
- تعداد سفارش و نقشه فنی، در صورت وجود
سوالات متداول
آیا این تابلو را می‌توان دودرب ساخت؟
بله، در صورت تناسب با نقشه و طراحی بدنه، امکان بررسی ساخت دودرب وجود دارد. ابعاد بازشو، لولاها و تقویت درب باید در طراحی لحاظ شوند.
عرض ۱۰۰ سانتی‌متر چه مزیتی دارد؟
این عرض امکان بررسی چیدمان گسترده‌تر تجهیزات و مسیرهای سیم‌کشی را فراهم می‌کند، اما فضای مفید واقعی به ساختار بدنه و تجهیزات وابسته است.
آیا این ابعاد برای تابلو بانک خازنی مناسب است؟
ممکن است برای بعضی طراحی‌ها مناسب باشد؛ انتخاب باید بر اساس ظرفیت، ابعاد تجهیزات، تهویه و الزامات حرارتی انجام شود.
آیا رنگ کوره‌ای به‌تنهایی تابلو را ضدآب می‌کند؟
خیر. درجه حفاظت در برابر آب و گردوغبار به طراحی، درزبندی و متعلقات مناسب وابسته است.
آیا محل ورود کابل قابل تغییر است؟
بله، محل ورود کابل باید هنگام طراحی با توجه به مسیر کابل‌کشی و شرایط نصب مشخص شود.
جمع‌بندی
تابلو برق فلزی ایستاده ۲۰۰×۱۰۰×۶۰ سانتی‌متر برای پروژه‌هایی قابل بررسی است که به بدنه‌ای عریض‌تر برای جانمایی تجهیزات برق و طراحی مسیرهای سیم‌کشی نیاز دارند. نوع درب، ضخامت ورق، شاسی و جزئیات داخلی باید متناسب با نقشه و شرایط بهره‌برداری تعیین شوند.
