براکت Z شکل فلزی برای ایجاد فاصله، اختلاف ارتفاع یا جابهجایی محل اتصال بین دو سطح استفاده میشود و با توجه به ابعاد و کاربرد، از فولاد یا استیل بهصورت سفارشی قابل تولید است
محصولات مرتبط

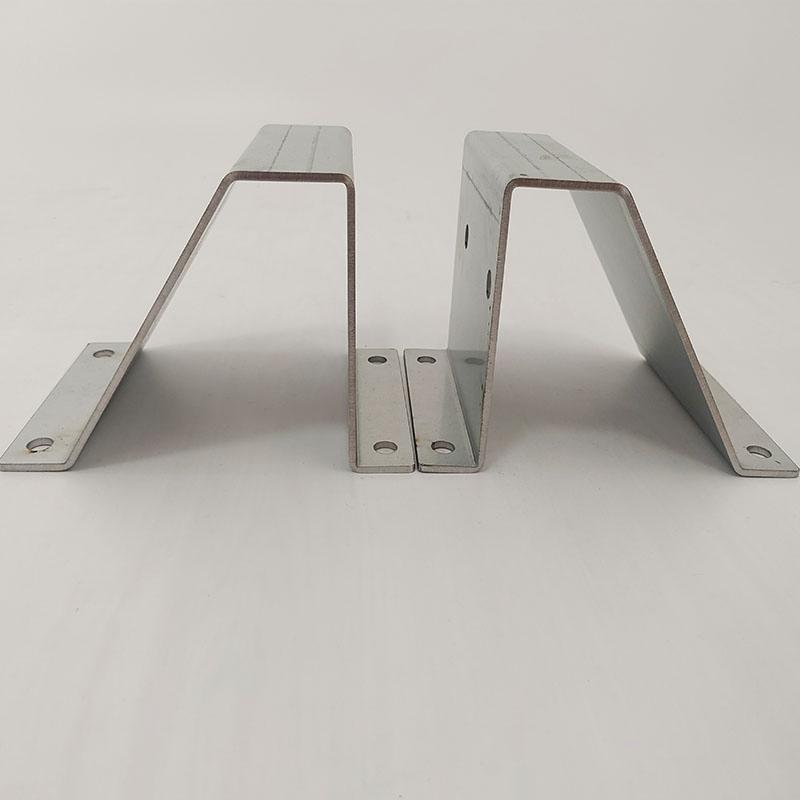

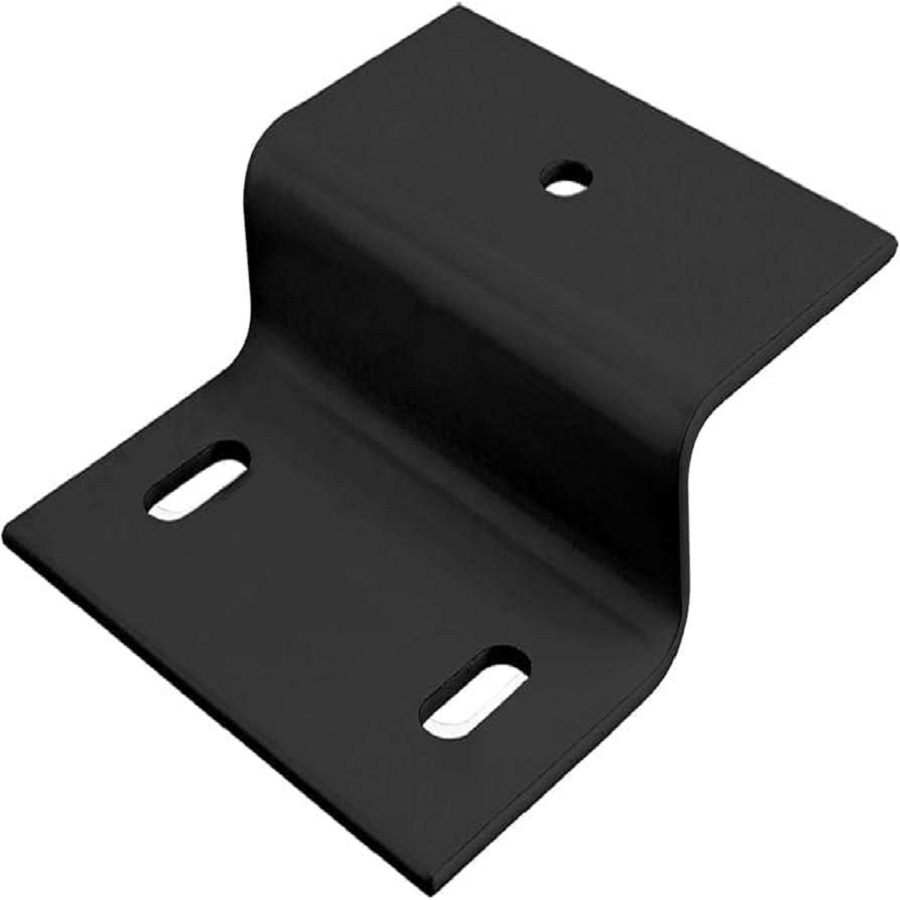

براکت Z شکل چیست؟
گاهی در طراحی یک دستگاه، دو نقطه اتصال دقیقاً روی یک سطح قرار ندارند و لازم است محل نصب یک قطعه نسبت به نقطه اتصال اصلی عقبتر، جلوتر یا بالاتر قرار بگیرد.
براکت Z برای همین شرایط بسیار کاربردی است.
فرم Z باعث میشود دو سطح اتصال در دو موقعیت متفاوت قرار بگیرند و در عین حال توسط یک قطعه فلزی به یکدیگر متصل شوند
یک مثال ساده
فرض کنید قرار است یک تجهیز روی بدنه یک دستگاه نصب شود، اما محل پیچهای تجهیز با محل مناسب روی بدنه همراستا نیست
با طراحی یک براکت Z میتوان:
سطح اول → قسمت فاصلهدهنده → سطح دوم
ایجاد کرد و تجهیز را در موقعیت مناسب قرار داد.
⚙️ کاربردهای براکت Z
این نوع براکت میتواند در موارد زیر استفاده شود:
- نصب تجهیزات صنعتی
- ماشینآلات
- شاسی و فریم دستگاه
- جابهجایی محل نصب قطعات
- ایجاد فاصله بین دو سطح
- نصب تجهیزات برق صنعتی
- تابلوهای برق
- تجهیزات اتوماسیون
- پایههای فلزی
- سازههای سبک صنعتی
📐 مزیت اصلی: ایجاد Offset
ویژگی اصلی براکت Z، ایجاد Offset یا فاصله بین دو صفحه اتصال است.
این فاصله میتواند بر اساس پروژه تعیین شود.
مثلاً:
فاصله بین دو سطح: 30 mm
یا:
فاصله: 50 mm
بنابراین بهجای استفاده از چند قطعه جداگانه، میتوان یک براکت Z متناسب با فضای نصب طراحی کرد.
🛠️ تولید براکت Z
برای مدلهای ورقی، فرآیند تولید معمولاً شامل:
طراحی CAD → برش لیزر فایبر → سوراخکاری → خم اول → خم دوم → کنترل ابعادی
است.
این روش امکان ساخت براکتهای Z با اندازههای مختلف را فراهم میکند.
در صورت نیاز به اتصال چند قطعه، جوش CO2 یا آرگون نیز قابل استفاده است.
سوراخها طبق نقشه
یکی از مزیتهای تولید سفارشی این است که سوراخها مجبور نیستند در یک الگوی ثابت قرار بگیرند.
میتوان موارد زیر را تغییر داد:
- قطر سوراخ
- تعداد سوراخ
- فاصله سوراخها
- محل سوراخ
- سوراخ لوبیایی
- شیار تنظیمی
این موضوع برای نصب تجهیزات و قطعات ماشینآلات اهمیت زیادی دارد.
🔩 انتخاب ضخامت
ضخامت مناسب براکت به عواملی مانند:
- وزن تجهیز
- میزان بار
- طول براکت
- فاصله بین نقاط اتصال
- نحوه نصب
- جنس متریال
وابسته است.
بنابراین برای کاربردهای باربر، ضخامت نباید صرفاً بر اساس ظاهر انتخاب شود و بهتر است طبق طراحی فنی پروژه تعیین شود.
جنس و پوشش
براکت Z را میتوان از:
- فولاد کربنی
- استیل
- متریال مناسب پروژه
تولید کرد.
برای براکتهای فولادی، در صورت نیاز میتوان از رنگ کورهای الکترواستاتیک بهعنوان پوشش نهایی استفاده کرد.
🏭 براکت Z در ساخت ماشینآلات
این محصول برای ساخت ماشینآلات صنعتی کاربرد جالبی دارد.
مثلاً هنگام ساخت یک دستگاه ممکن است:
- سنسور در محل مناسبی قرار نگیرد،
- تابلو یا تجهیز نیاز به فاصله از بدنه داشته باشد،
- یک قطعه با شاسی همسطح نباشد،
- یا فضای کافی برای عبور کابل و تجهیزات وجود نداشته باشد.
در چنین شرایطی میتوان براکت Z را دقیقاً متناسب با هندسه دستگاه طراحی کرد.
مشخصات قابل سفارش
| طول | سفارشی |
| عرض | سفارشی |
| ارتفاع/Offset | سفارشی |
| ضخامت | سفارشی |
| زاویه خم | طبق نقشه |
| تعداد خم | طبق طراحی |
| تعداد سوراخ | سفارشی |
| قطر سوراخ | سفارشی |
| شیار | سفارشی |
| جنس | فولاد / استیل |
| جوشکاری | در صورت نیاز |
| رنگ | کورهای |
| تعداد | سفارشی |
📁 فایل مناسب سفارش
برای براکتهای ورقی:
DXF + PDF
برای مدل سهبعدی:
STEP / STP + PDF
همچنین DWG و IGS/IGES قابل بررسی هستند.
اگر فقط ابعاد و نمونه قطعه موجود باشد، میتوان مشخصات را برای طراحی و ساخت بررسی کرد.
ویژگیهای محصول
- براکت Z شکل
- براکت زد فلزی
- براکت فاصلهدار
- براکت Offset
- براکت فولادی
- براکت استیل
- برش لیزر فایبر
- خمکاری برک
- جوش CO2
- جوش آرگون
- رنگ کورهای
- ساخت سفارشی
- ساخت طبق نقشه
- مناسب ماشینآلات و تجهیزات صنعتی
سوالات متداول
براکت Z چه کاربردی دارد؟
برای ایجاد فاصله یا اختلاف موقعیت بین دو سطح اتصال استفاده میشود.
آیا ابعاد Offset قابل سفارش است؟
بله، فاصله بین دو سطح میتواند طبق نقشه تعیین شود.
آیا براکت Z از ورق خمکاری میشود؟
بله، بسیاری از مدلها با برش لیزر و سپس دو یا چند مرحله خمکاری با برک ساخته میشوند.
آیا سوراخها قابل تغییر هستند؟
بله، تعداد، قطر و محل سوراخها قابل طراحی و تولید سفارشی است.
آیا امکان رنگ کورهای وجود دارد؟
بله، برای مدلهای فولادی مناسب، امکان رنگ کورهای الکترواستاتیک وجود دارد.
