گسکت فلزی تخت برای آببندی بین دو سطح اتصال استفاده میشود و میتواند از ورقهای فلزی مناسب، در ابعاد و ضخامتهای مختلف و طبق نقشه یا مشخصات فنی مشتری تولید شود
محصولات مرتبط

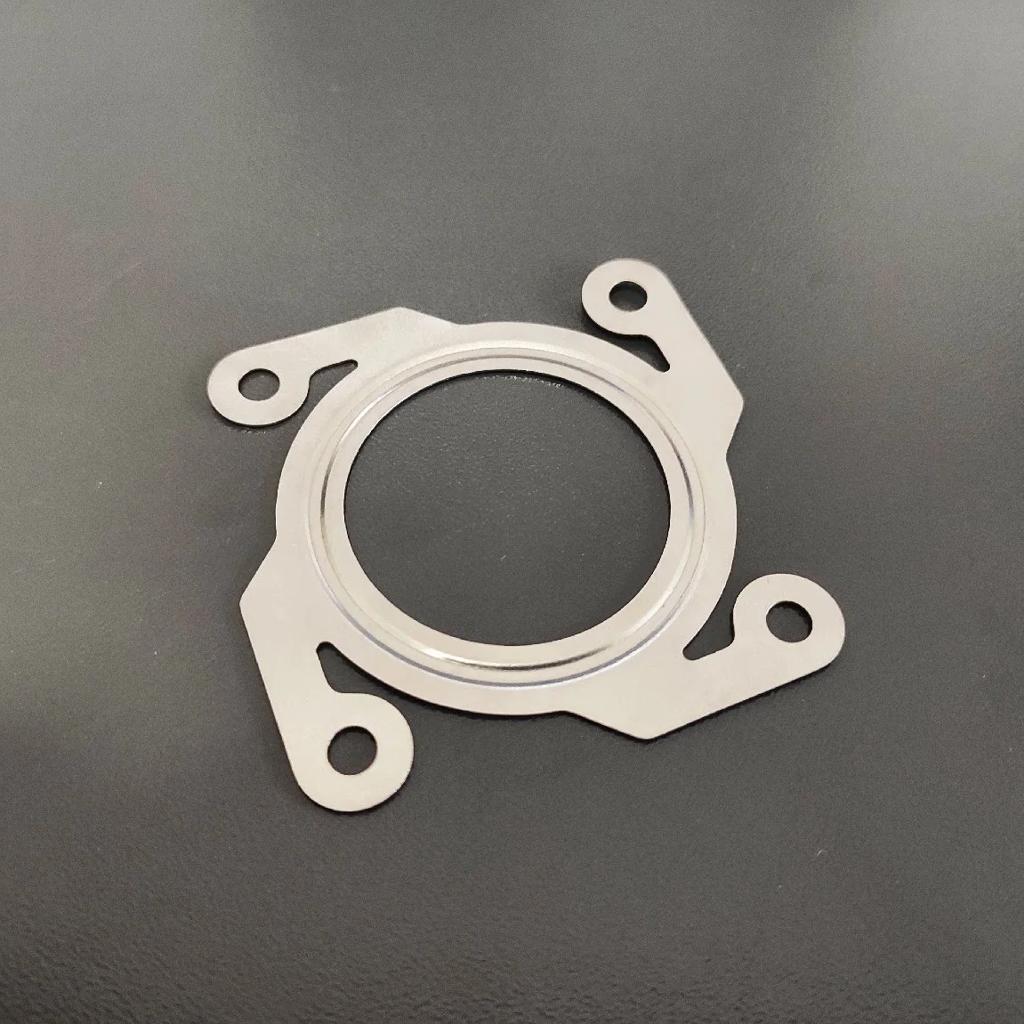

گسکت فلزی تخت چیست؟
گسکت فلزی تخت یک قطعه فلزی با شکل هندسی مشخص است که بین دو سطح اتصال قرار میگیرد و برای آببندی محل اتصال مورد استفاده قرار میگیرد.
این قطعات میتوانند به شکلهای مختلفی تولید شوند؛ برای مثال:
- حلقهای
- گرد
- بیضی
- مستطیلی
- چندضلعی
- دارای سوراخهای متعدد
- کاملاً سفارشی طبق نقشه
کاربرد گسکت فلزی تخت
بسته به طراحی و متریال، این نوع گسکت میتواند در مواردی مانند:
- فلنجها
- اتصالات لوله
- تجهیزات صنعتی
- مخازن
- پمپها
- ماشینآلات
- تابلوها و محفظههای صنعتی
- اتصالات مکانیکی
استفاده شود.
انتخاب جنس و ضخامت گسکت باید متناسب با فشار، دما، سیال و نوع اتصال انجام شود.
🛠️ مناسب برای دستگاه لیزر فایبر
در بسیاری از گسکتهای تخت، فرآیند اصلی میتواند:
ورق → طراحی فایل → برش لیزر فایبر → پلیسهگیری → کنترل ابعادی
باشد.
بنابراین برخلاف رینگ RTJ که ماشینکاری دقیق نیاز دارد، برای بسیاری از گسکتهای تخت لیزر فایبر بهتنهایی میتواند فرآیند ساخت اصلی را انجام دهد؛ البته مشروط به اینکه جنس و ضخامت ورق در محدوده قابل برش دستگاهت باشد.
مشخصات قابل سفارش
| نوع | Flat Metal Gasket |
| شکل | گرد / بیضی / مستطیلی / سفارشی |
| جنس | فولاد / استیل و متریال مناسب |
| ضخامت | سفارشی |
| قطر داخلی | سفارشی |
| قطر خارجی | سفارشی |
| تعداد سوراخ | سفارشی |
| قطر سوراخها | سفارشی |
| فاصله سوراخها | سفارشی |
| ابعاد کلی | سفارشی |
| تعداد | سفارشی |
متریال
بسته به کاربرد میتوان متریال مناسب را انتخاب کرد، مانند:
- استیل
- فولاد
- آلیاژهای فلزی مناسب
- سایر ورقهای قابل برش
انتخاب متریال باید با شرایط کاری قطعه هماهنگ باشد.
ساخت گسکت طبق نقشه
اگر مشتری نقشه داشته باشد، میتوان قطعه را دقیقاً مطابق نقشه تولید کرد.
اطلاعاتی مانند:
- قطر داخلی
- قطر خارجی
- ضخامت
- تعداد سوراخ
- قطر سوراخ
- شکل هندسی
- جنس
- تعداد قطعات
برای قیمتگذاری و تولید قابل استفاده هستند.
فرمت فایل سفارش
برای این محصول، چون تولید عمدتاً بر پایه برش دوبعدی است، DXF بسیار مناسب است.
فرمتهای قابل قبول:
- DXF
- DWG
- STEP / STP
پیشنهاد برای مشتری:
DXF + PDF
اگر فایل DXF موجود نباشد، میتوان نقشه PDF یا ابعاد دقیق را برای بررسی ارسال کرد.
تفاوت گسکت فلزی تخت و واشر
این قسمت برای سایتت مهم است.
واشر معمولاً برای توزیع نیرو، فاصلهگذاری یا کاربردهای مکانیکی در اتصال پیچ استفاده میشود.
گسکت با هدف اصلی آببندی و جلوگیری از نشت طراحی میشود.
ممکن است ظاهر هر دو شبیه یک حلقه فلزی باشد، اما کاربرد و مشخصات فنی آنها متفاوت است.
ساخت گسکتهای سفارشی
یکی از مزیتهای کارگاهت این است که محدود به شکلهای استاندارد نیستی.
مثلاً مشتری میتواند نقشهای با این مشخصات داشته باشد:
قطر خارجی ۱۸۰ میلیمتر
قطر داخلی ۱۳۰ میلیمتر
ضخامت ۲ میلیمتر
۸ سوراخ پیچ
و قطعه را برای برش ارسال کند.
ویژگیهای محصول
- گسکت فلزی تخت
- Flat Metal Gasket
- تولید سفارشی
- فولادی و استیل
- برش لیزر فایبر
- ساخت طبق نقشه
- امکان تولید اشکال مختلف
- مناسب تجهیزات و اتصالات صنعتی
- تولید در تعداد مختلف
سوالات متداول
آیا گسکت فلزی تخت با لیزر تولید میشود؟
بله، بسیاری از گسکتهای تخت را میتوان با لیزر فایبر از ورق مناسب تولید کرد.
آیا گسکت سفارشی طبق نقشه میسازید؟
بله، امکان تولید طبق نقشه و فایل DXF یا DWG وجود دارد.
آیا گسکت استیل تولید میشود؟
بله، در صورت انتخاب ضخامت و گرید مناسب برای کاربرد موردنظر.
چه فایلی برای سفارش مناسب است؟
برای برش لیزری، DXF بهترین گزینه است و بهتر است همراه آن PDF نقشه نیز ارسال شود.
آیا هر گسکت فلزی برای آببندی فشار بالا مناسب است؟
خیر. نوع گسکت، جنس، ضخامت، سطح تماس و شرایط کاری باید متناسب با فشار، دما و سیال انتخاب شود.
