فلنج لپجوینت نوعی اتصال فلنجی است که همراه با Stub End استفاده میشود و امکان چرخش فلنج برای همراستا کردن سوراخهای پیچ را فراهم میکند؛ مناسب برخی سیستمهای پایپینگ و کاربردهای صنعتی
محصولات مرتبط

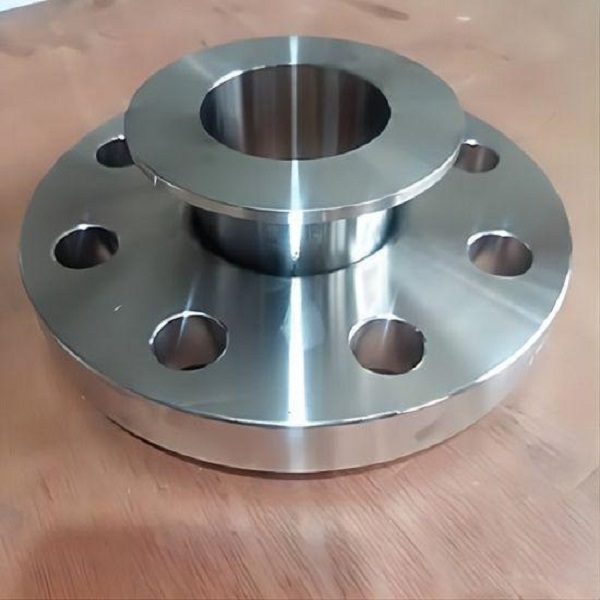

فلنج لپجوینت چیست؟
فلنج Lap Joint برخلاف بسیاری از فلنجهای جوشی، مستقیماً به لوله جوش نمیشود و معمولاً همراه با قطعهای به نام Stub End مورد استفاده قرار میگیرد.
فلنج روی Stub End قرار میگیرد و به دلیل ساختار آن، امکان چرخاندن فلنج برای همراستا کردن سوراخهای پیچ وجود دارد.
این ویژگی در برخی خطوط لوله که باز و بسته شدن یا تنظیم موقعیت فلنج اهمیت دارد، کاربردی است.
کاربرد فلنج لپجوینت
این نوع فلنج میتواند در پروژههایی مانند:
- سیستمهای پایپینگ
- خطوط انتقال سیالات
- تجهیزات صنعتی
- خطوطی که نیاز به باز و بسته شدن مکرر دارند
- سیستمهای دارای قطعات فلنجی
- برخی کاربردهای صنایع شیمیایی و فرآیندی
استفاده شود.
انتخاب آن باید بر اساس استاندارد، فشار، دما، جنس لوله و طراحی سیستم انجام شود.

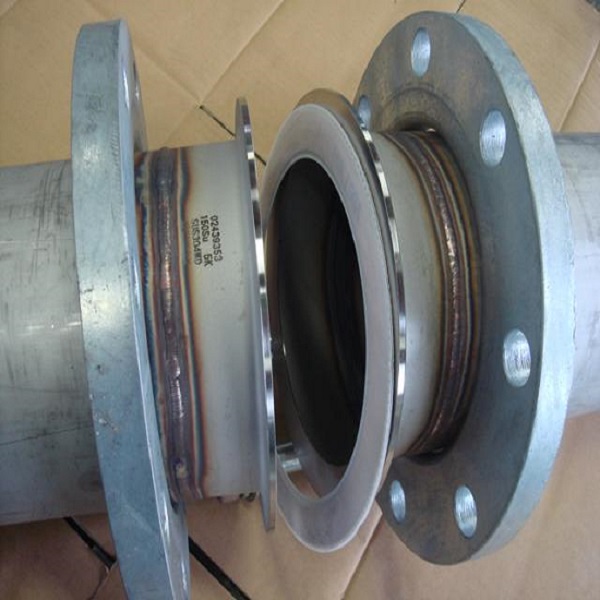

اجزای اتصال Lap Joint
یک اتصال لپجوینت معمولاً از دو بخش اصلی تشکیل میشود:
۱. Lap Joint Flange
و
۲. Stub End
Stub End به لوله متصل میشود و فلنج روی آن قرار میگیرد.
بنابراین هنگام سفارش باید مشخص شود که مشتری فقط رینگ فلنج لپجوینت را میخواهد یا مجموعه شامل Stub End نیز موردنیاز است.
مشخصات قابل سفارش
| نوع | Lap Joint |
| جنس | فولاد / استیل و متریال مناسب |
| سایز اسمی | سفارشی |
| قطر خارجی | طبق استاندارد |
| قطر داخلی | طبق استاندارد |
| ضخامت | طبق استاندارد |
| PCD | طبق استاندارد |
| تعداد سوراخ | طبق استاندارد |
| قطر سوراخ | طبق استاندارد |
| کلاس فشاری | طبق سفارش |
| نوع سطح | طبق استاندارد |
| تعداد | سفارشی |
استانداردهای قابل بررسی
فلنج لپجوینت میتواند مطابق استانداردهایی مانند:
- ASME B16.5
- ASME B16.47
- DIN
- EN
- JIS
تولید یا بررسی شود.
استاندارد دقیق باید هنگام سفارش مشخص شود، زیرا ابعاد و مشخصات فلنج در استانداردهای مختلف متفاوت است.
جنس فلنج
بسته به شرایط کاری پروژه، متریال مناسب میتواند انتخاب شود، مانند:
- فولاد کربنی
- فولاد آلیاژی
- استیل
- سایر متریالهای قابل بررسی
انتخاب جنس باید با توجه به فشار، دما، نوع سیال و شرایط خوردگی انجام شود.
فرآیند ساخت
با توجه به ابعاد و مشخصات قطعه، فرآیند ساخت میتواند شامل:
تهیه متریال → برش اولیه → تراش CNC → سوراخکاری → ماشینکاری سطوح → کنترل ابعادی
باشد.
در قطعاتی که نیاز به ماشینکاری دقیق دارند، تراش CNC برای ایجاد قطرها، سطوح و ابعاد موردنیاز استفاده میشود.
برای آمادهسازی اولیه برخی قطعات ورقی نیز میتوان از لیزر فایبر استفاده کرد.
ساخت سفارشی طبق نقشه
اگر فلنج لپجوینت با ابعاد یا مشخصات خاصی نیاز دارید، میتوانید نقشه یا مدل سهبعدی ارسال کنید.
اطلاعات موردنیاز شامل:
- سایز
- استاندارد
- کلاس فشاری
- جنس
- قطر خارجی
- قطر داخلی
- ضخامت
- PCD
- تعداد سوراخ
- قطر سوراخ
- مشخصات Stub End در صورت نیاز
است.
مزیت فلنج لپجوینت
یکی از ویژگیهای مهم این نوع اتصال، امکان چرخش فلنج برای تنظیم موقعیت سوراخهای پیچ است.
این ویژگی میتواند در بعضی پروژهها باعث سهولت در نصب و مونتاژ شود، مخصوصاً در سیستمهایی که نیاز به باز و بسته کردن یا تنظیم مکرر اتصال وجود دارد.
تفاوت لپجوینت با فلنجهای قبلی
فلنج گلودار جوشی
دارای گردن است و به لوله جوش میشود.
فلنج اسلیپآن
لوله از داخل فلنج عبور کرده و با روش جوشکاری مناسب متصل میشود.
فلنج رزوهای
دارای رزوه داخلی است و برای اتصال رزوهای طراحی شده است.
فلنج لپجوینت
معمولاً همراه Stub End استفاده میشود و فلنج روی آن قرار میگیرد.
فرمت فایل قابل ارسال
برای ساخت میتوانید ارسال کنید:
- STEP / STP
- IGES / IGS
- DWG
- DXF
- Parasolid X_T / X_B
برای قطعات دقیق:
STEP/STP + نقشه PDF
پیشنهاد میشود.
ویژگیهای محصول
- فلنج Lap Joint
- مناسب سیستمهای پایپینگ
- امکان تولید فولادی و استیل
- ساخت سفارشی
- تولید طبق نقشه
- ماشینکاری CNC
- سوراخکاری دقیق
- امکان تولید در تعداد مختلف
- مناسب استفاده همراه Stub End
سوالات متداول
آیا فلنج لپجوینت مستقیم به لوله جوش میشود؟
معمولاً فلنج لپجوینت همراه با Stub End استفاده میشود و Stub End به لوله متصل میشود.
آیا فلنج لپجوینت قابل چرخش است؟
بله، ساختار آن امکان چرخش فلنج روی Stub End و تنظیم موقعیت سوراخهای پیچ را فراهم میکند.
آیا Stub End هم تولید میکنید؟
ساخت Stub End را میتوان بهصورت جداگانه و بر اساس نقشه و مشخصات پروژه بررسی کرد.
آیا فلنج لپجوینت سفارشی تولید میشود؟
بله، با ارائه نقشه، استاندارد و مشخصات فنی قابل بررسی است.
آیا فلنج لپجوینت استیل تولید میشود؟
بله، در صورت انتخاب متریال مناسب برای شرایط کاری پروژه.
