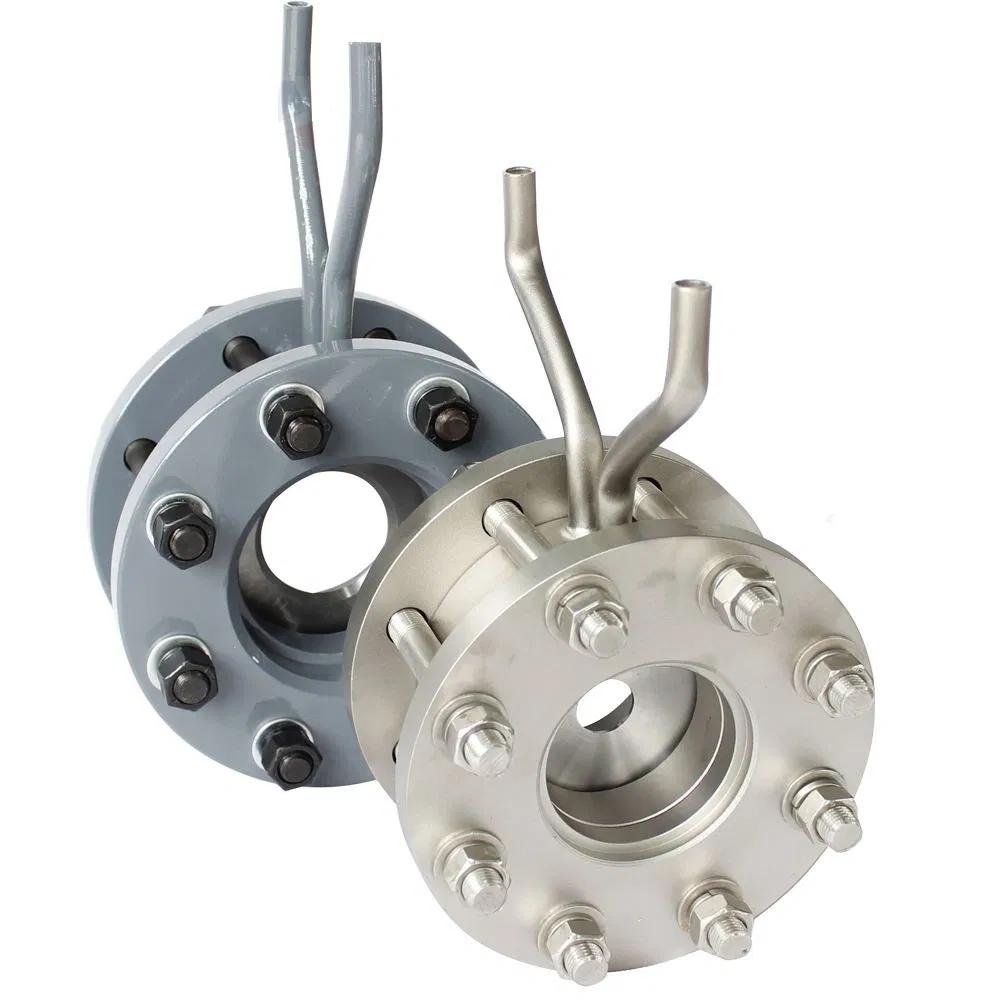

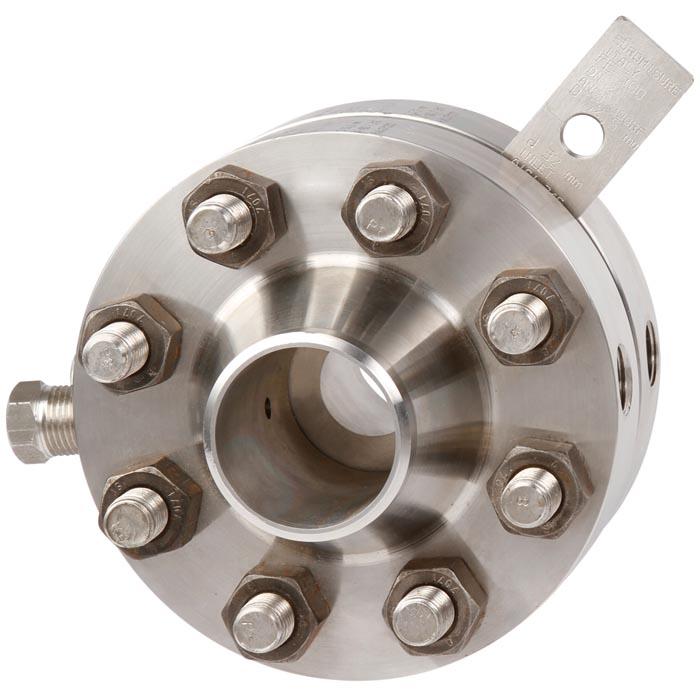

فلنج اوریفیس

فلنج اوریفیس چیست؟

فلنج اوریفیس برای استفاده در سیستم‌های اندازه‌گیری جریان سیالات طراحی شده است.

در یک مجموعه اندازه‌گیری اوریفیس، معمولاً یک Orifice Plate در مسیر سیال قرار می‌گیرد. عبور سیال از سوراخ محدودکننده باعث ایجاد اختلاف فشار می‌شود و این اختلاف فشار می‌تواند برای محاسبه دبی مورد استفاده قرار گیرد.

فلنج‌های اوریفیس معمولاً دارای اتصالات و سوراخ‌های مخصوص برداشت فشار (Pressure Tapping) هستند.

کاربرد فلنج اوریفیس

این فلنج‌ها در سیستم‌هایی مانند:

• خطوط فرآیندی
• صنایع نفت و گاز
• صنایع پتروشیمی
• نیروگاه‌ها
• سیستم‌های اندازه‌گیری جریان
• خطوط انتقال سیالات
• تجهیزات فرآیندی
• واحدهای صنعتی

کاربرد دارند.

اجزای سیستم اوریفیس

یک سیستم اندازه‌گیری اوریفیس ممکن است شامل موارد زیر باشد:

لوله + فلنج اوریفیس + Orifice Plate + گسکت + پیچ و مهره + خطوط برداشت فشار + تجهیزات اندازه‌گیری اختلاف فشار

بنابراین فلنج اوریفیس بخشی از یک مجموعه اندازه‌گیری جریان است و انتخاب ابعاد آن باید با طراحی کل سیستم هماهنگ باشد.

مشخصات قابل سفارش

Pressure Tapping

یکی از تفاوت‌های اصلی فلنج اوریفیس با بسیاری از فلنج‌های معمولی، وجود اتصالات برداشت فشار است.

محل و نوع این نقاط باید دقیقاً مطابق استاندارد یا نقشه طراحی سیستم باشد.

به همین دلیل برای ساخت این محصول، صرفاً دانستن قطر فلنج کافی نیست و باید استاندارد و مشخصات کامل مجموعه اوریفیس مشخص شود.

استانداردهای قابل بررسی

در پروژه‌های صنعتی، طراحی فلنج اوریفیس می‌تواند با استانداردها و دستورالعمل‌های مرتبط با سیستم اندازه‌گیری جریان انجام شود، از جمله:

• ASME B16.36 برای Orifice Flanges
• استانداردهای مرتبط با اندازه‌گیری جریان مانند ISO 5167
• استاندارد یا مشخصات فنی اختصاصی پروژه

استاندارد دقیق باید هنگام سفارش مشخص شود.

جنس فلنج

بسته به شرایط فرآیند می‌توان متریال مناسب را انتخاب کرد، مانند:

• فولاد کربنی
• فولاد آلیاژی
• استیل
• سایر متریال‌های مناسب پروژه

انتخاب جنس باید بر اساس نوع سیال، فشار، دما و شرایط خوردگی انجام شود.

فرآیند ساخت

ساخت فلنج اوریفیس می‌تواند شامل:

تهیه متریال → برش اولیه → تراش CNC → ماشین‌کاری سطوح → سوراخ‌کاری → ایجاد Pressure Tap → کنترل ابعادی

باشد.

برای بعضی قطعات می‌توان از لیزر فایبر برای برش اولیه استفاده کرد و سپس عملیات دقیق با تراش یا فرز CNC انجام شود.

⚙️ نکته مهم

در این محصول، دقت محل Pressure Tap و سطوح فلنج اهمیت زیادی دارد؛ بنابراین لیزر به‌تنهایی فرآیند کامل ساخت محسوب نمی‌شود.

ساخت فلنج اوریفیس طبق نقشه

برای سفارش این محصول بهتر است یکی از موارد زیر ارائه شود:

• نقشه فنی
• استاندارد
• مدل سه‌بعدی
• مشخصات کامل Orifice Assembly

اطلاعات مهم شامل:

• سایز خط
• کلاس فشاری
• جنس
• استاندارد
• نوع Pressure Tap
• محل Pressure Tap
• قطر و ضخامت
• PCD
• تعداد سوراخ‌ها
• مشخصات Orifice Plate در صورت نیاز

است

آیا اوریفیس پلیت هم تولید می‌شود؟

اگر پروژه نیاز داشته باشد، ساخت Orifice Plate را می‌توان به‌صورت یک محصول یا سفارش جداگانه بررسی کرد.

این موضوع اهمیت دارد، زیرا ابعاد و مشخصات پلیت باید با فلنج، قطر داخلی خط و سیستم اندازه‌گیری هماهنگ باشد.

مزیت تولید سفارشی

در پروژه‌های صنعتی ممکن است فلنج اوریفیس بر اساس مشخصات اختصاصی طراحی شده باشد.

امکان ساخت قطعه طبق نقشه می‌تواند شامل:

قطر و ضخامت خاص + سوراخ‌کاری خاص + Pressure Tap اختصاصی + جنس مشخص

باشد

فرمت فایل قابل ارسال

برای بررسی سفارش:

• PDF
• STEP / STP
• IGES / IGS
• DWG
• DXF
• Parasolid X_T / X_B

برای قطعات دقیق:

STEP/STP + نقشه PDF

پیشنهاد می‌شود.

ویژگی‌های محصول

• Orifice Flange
• مناسب سیستم اندازه‌گیری جریان
• قابل تولید طبق نقشه
• فولادی و استیل
• ماشین‌کاری CNC
• دارای Pressure Tap طبق طراحی
• مناسب پروژه‌های صنعتی
• قابل تولید در تعداد مختلف

سوالات متداول

فلنج اوریفیس چه کاربردی دارد؟

برای نصب مجموعه اوریفیس و برداشت اختلاف فشار جهت اندازه‌گیری جریان سیال استفاده می‌شود.

آیا فلنج اوریفیس با فلنج معمولی تفاوت دارد؟

بله. فلنج اوریفیس معمولاً دارای تمهیدات و اتصالات مخصوص Pressure Tapping است.

آیا Orifice Plate هم تولید می‌کنید؟

می‌توان ساخت آن را به‌صورت سفارش جداگانه و طبق نقشه و مشخصات پروژه بررسی کرد.

آیا فلنج اوریفیس سفارشی ساخته می‌شود؟

بله، بر اساس استاندارد یا نقشه فنی پروژه.

آیا لیزر برای ساخت آن کافی است؟

خیر. برای ساخت دقیق، خصوصاً سطوح و Pressure Tapها، ماشین‌کاری CNC نیز موردنیاز است.
