فلنج RTJ یا Ring Type Joint Flange نوعی فلنج صنعتی با شیار مخصوص رینگ آببندی است که در برخی سیستمهای پایپینگ با فشار و دمای بالا استفاده میشود و مطابق استاندارد یا نقشه قابل تولید است
محصولات مرتبط
فلنج RTJ چیست؟

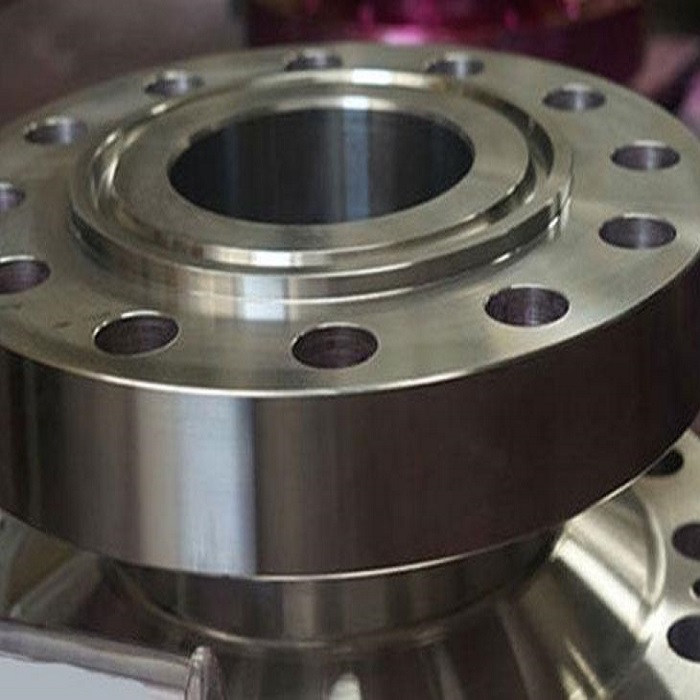

فلنج Ring Type Joint (RTJ) دارای یک شیار دقیق ماشینکاریشده روی سطح فلنج است که برای قرارگیری رینگ فلزی آببندی طراحی شده است.

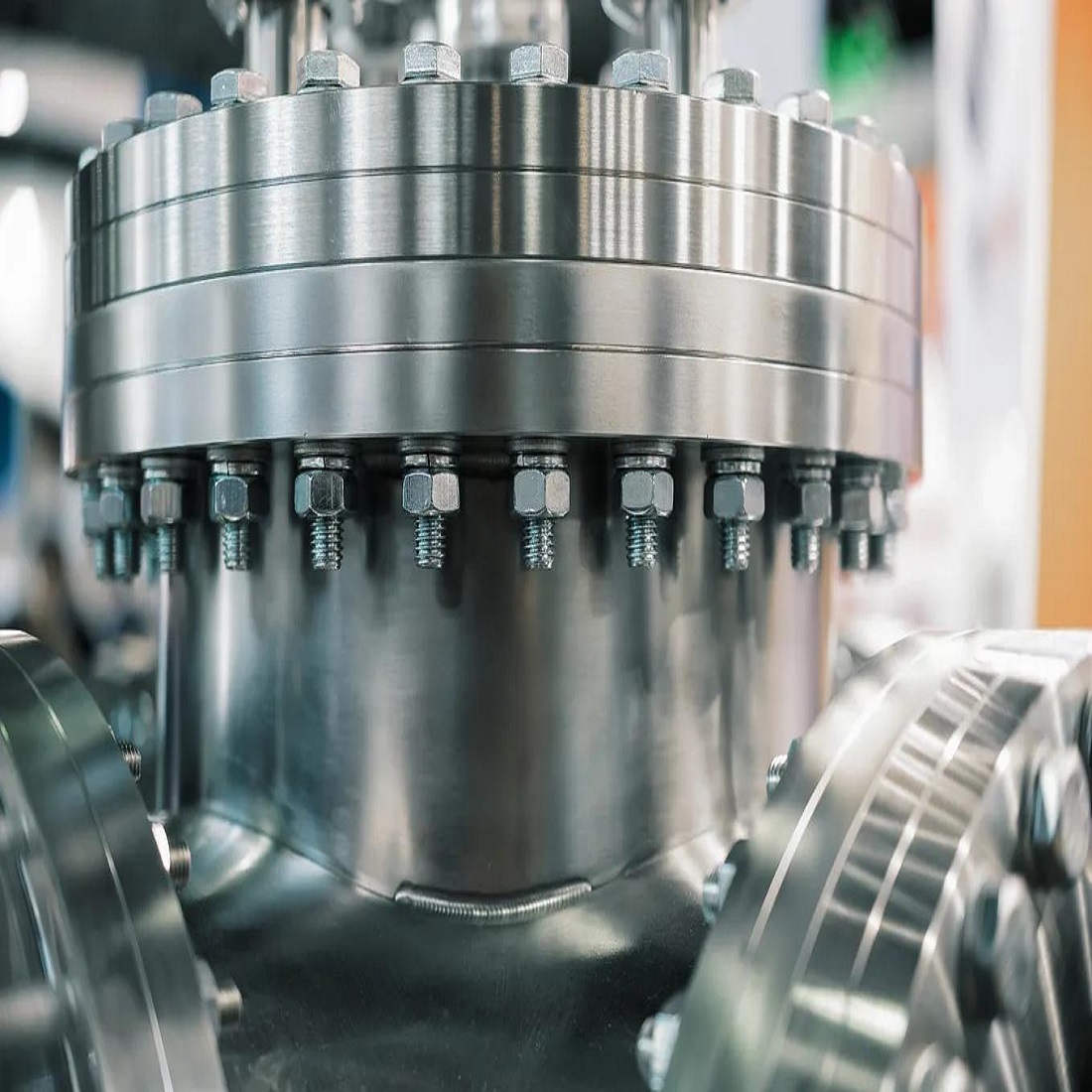

در هنگام مونتاژ، رینگ فلزی داخل شیار قرار گرفته و با بستن پیچهای فلنج، آببندی اتصال ایجاد میشود.
این نوع فلنج معمولاً برای کاربردهایی که شرایط فشار و دمای بالاتری دارند مورد استفاده قرار میگیرد.
کاربرد فلنج RTJ
فلنجهای RTJ در پروژههایی مانند:
- صنایع نفت و گاز
- پتروشیمی
- پالایشگاهها
- نیروگاهها
- خطوط فرآیندی
- تجهیزات فشار بالا
- خطوط انتقال سیالات
- تجهیزات صنعتی
کاربرد دارند.
انتخاب RTJ باید بر اساس طراحی و استاندارد سیستم انجام شود.
شیار RTJ
مهمترین ویژگی این محصول، شیار مخصوص رینگ آببندی است.
این شیار باید با دقت مناسب ماشینکاری شود؛ زیرا ابعاد و شکل آن باید با رینگ مورد استفاده مطابقت داشته باشد.
بنابراین در این محصول تراش CNC و کنترل ابعادی اهمیت زیادی دارد.
مشخصات قابل سفارش
| نوع | RTJ |
| جنس | فولاد / استیل و متریال مناسب |
| سایز اسمی | سفارشی |
| قطر خارجی | طبق استاندارد |
| قطر داخلی | طبق استاندارد |
| ضخامت | طبق استاندارد |
| PCD | طبق استاندارد |
| تعداد سوراخ | طبق استاندارد |
| قطر سوراخ | طبق استاندارد |
| نوع شیار | RTJ |
| شماره رینگ | طبق استاندارد |
| کلاس فشاری | طبق سفارش |
| تعداد | سفارشی |
استانداردهای قابل بررسی
برای طراحی و ساخت فلنجهای RTJ میتوان استانداردهای مربوطه را بررسی کرد، از جمله:
- ASME B16.5
- ASME B16.47
- استانداردهای مرتبط با RTJ و Ring Gasket
- استاندارد یا مشخصات فنی اختصاصی پروژه
شماره رینگ و مشخصات شیار باید با استاندارد و طراحی اتصال مطابقت داشته باشد.
جنس فلنج
بسته به شرایط کاری میتوان از متریال مناسب استفاده کرد، مانند:
- فولاد کربنی
- فولاد آلیاژی
- استیل
- سایر آلیاژهای مناسب
انتخاب جنس باید متناسب با فشار، دما، نوع سیال و شرایط محیطی باشد.
فرآیند ساخت فلنج RTJ
فرآیند ساخت میتواند شامل:
تهیه متریال → برش اولیه → تراش CNC → ماشینکاری سطح → ایجاد شیار RTJ → سوراخکاری → کنترل دقیق ابعاد
باشد.
برای برخی ابعاد میتوان از لیزر فایبر برای برش اولیه استفاده کرد و سپس عملیات دقیق با CNC انجام شود.
⚙️ نکته بسیار مهم
لیزر بهتنهایی برای ساخت فلنج RTJ کافی نیست.
مهمترین قسمت این محصول، شیار RTJ است که باید با دقت ماشینکاری شود. بنابراین با توجه به اینکه تراش CNC داری، این محصول از نظر تجهیزات تولید برای کارگاهت کاملاً قابل بررسی است.
ساخت فلنج RTJ طبق نقشه
برای سفارش بهتر است اطلاعات کامل ارائه شود:
- استاندارد
- سایز
- کلاس فشاری
- جنس
- نوع RTJ
- شماره رینگ
- ابعاد شیار
- PCD
- تعداد و قطر سوراخها
- تعداد قطعات
در صورت وجود نقشه PDF یا مدل STEP، بررسی و تولید دقیقتر خواهد بود.
فلنج RTJ و رینگ آببندی
فلنج RTJ برای استفاده همراه با Metal Ring Gasket طراحی شده است.
رینگ باید با شیار فلنج مطابقت داشته باشد.
بنابراین هنگام سفارش باید مشخص شود که:
فقط فلنج RTJ
یا
فلنج + رینگ آببندی
موردنیاز است.
تفاوت RTJ با فلنج معمولی
در فلنجهای معمولی، آببندی معمولاً با گسکت مناسب روی سطح فلنج انجام میشود.
اما در RTJ، شیار مخصوصی برای قرارگیری رینگ فلزی وجود دارد.
به همین دلیل ساخت و کنترل شیار در این نوع فلنج اهمیت ویژهای دارد.
فرمت فایل قابل ارسال
برای سفارش میتوانید ارسال کنید:
- STEP / STP
- IGES / IGS
- DWG
- DXF
- Parasolid X_T / X_B
برای ساخت دقیق:
نقشه PDF + مدل STEP
گزینه بسیار خوبی است.
ویژگیهای محصول
- فلنج Ring Type Joint
- RTJ Flange
- مناسب کاربردهای صنعتی
- مناسب شرایط فشار و دمای بالا در صورت انتخاب صحیح
- فولادی و استیل
- شیار RTJ ماشینکاریشده
- ساخت سفارشی
- تولید طبق نقشه و استاندارد
- ماشینکاری CNC
- سوراخکاری دقیق
سوالات متداول
فلنج RTJ چیست؟
فلنجی است که دارای شیار مخصوص برای قرارگیری رینگ فلزی آببندی است.
فلنج RTJ برای چه کاربردی استفاده میشود؟
عمدتاً در سیستمهایی که اتصال فلنجی با الزامات آببندی خاص و شرایط کاری سختتر موردنیاز است.
آیا فلنج RTJ با لیزر ساخته میشود؟
لیزر میتواند برای برش اولیه استفاده شود، اما ماشینکاری دقیق شیار RTJ الزامی است.
آیا فلنج RTJ طبق نقشه تولید میشود؟
بله، امکان ساخت سفارشی طبق نقشه و استاندارد پروژه وجود دارد.
آیا رینگ آببندی هم قابل تولید است؟
رینگ آببندی را بهتر است بهعنوان محصول جداگانه تعریف کنیم، چون مشخصات و استاندارد آن با خود فلنج متفاوت
