رینگ گسکت RTJ یک آببند فلزی حلقهای است که در شیار فلنجهای Ring Type Joint قرار میگیرد و برای ایجاد آببندی در اتصالات فلنجی طراحی شده است. تولید آن باید مطابق استاندارد، شماره رینگ و مشخصات دقیق اتصال انجام شود
محصولات مرتبط
رینگ گسکت RTJ چیست؟

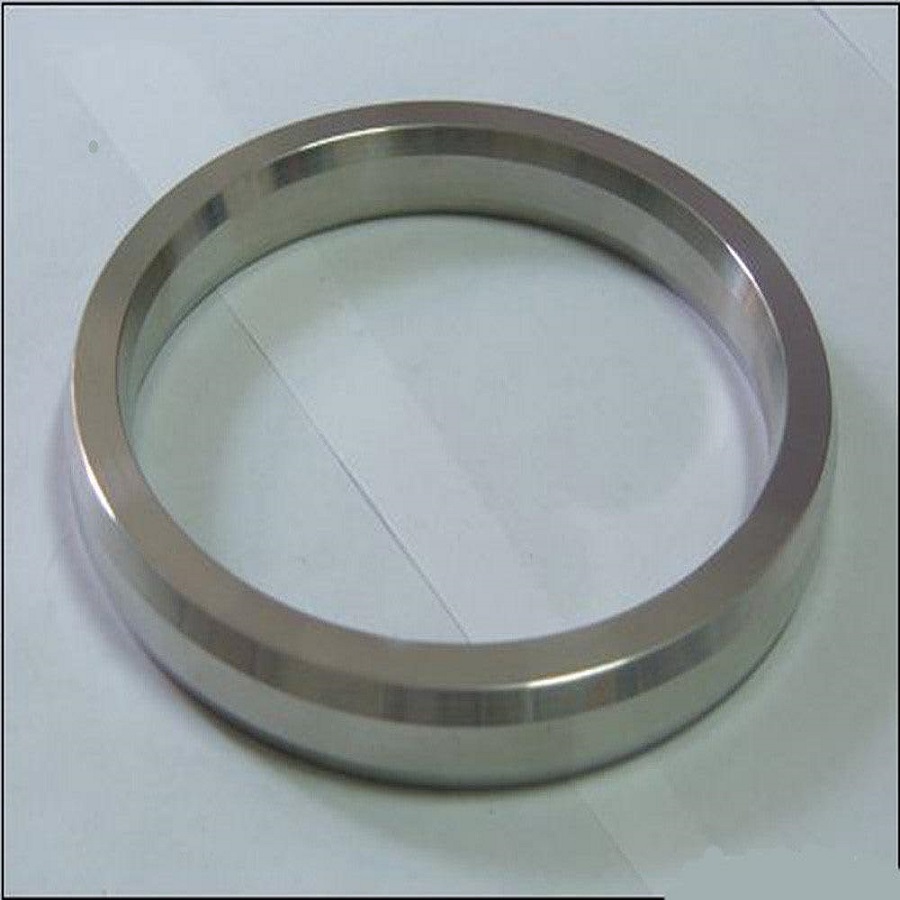

رینگ گسکت Ring Type Joint یک قطعه فلزی حلقهای است که در شیار مخصوص فلنج RTJ قرار میگیرد.
هنگام بستن فلنج، رینگ تحت فشار قرار گرفته و با ایجاد تماس مناسب با سطوح شیار، به آببندی اتصال کمک میکند.
بنابراین این محصول باید با شیار فلنج RTJ کاملاً مطابقت داشته باشد.
کاربرد رینگ RTJ
این رینگها در اتصالاتی مانند:
- فلنجهای RTJ
- خطوط پایپینگ
- صنایع نفت و گاز
- پالایشگاهها
- پتروشیمی
- نیروگاهها
- تجهیزات فرآیندی
- خطوط فشار بالا
استفاده میشوند.
مشخصات قابل سفارش
| نوع | RTJ Ring Gasket |
| متریال | طبق سفارش |
| شماره رینگ | طبق استاندارد |
| قطر داخلی | طبق استاندارد |
| قطر خارجی | طبق استاندارد |
| ضخامت | طبق استاندارد |
| ارتفاع | طبق استاندارد |
| شکل مقطع | طبق استاندارد |
| پوشش | در صورت نیاز |
| تعداد | سفارشی |
شماره رینگ بسیار مهم است
در سفارش رینگ RTJ صرفاً گفتن «رینگ گسکت» کافی نیست.
باید شماره رینگ و استاندارد مربوطه مشخص باشد؛ زیرا ابعاد رینگ بر اساس شماره و استاندارد تعیین میشود.
برای جلوگیری از خطا، بهترین حالت این است که مشتری:
شماره رینگ + استاندارد + جنس + تعداد
را اعلام کند یا نقشه فنی را ارسال کند.
متریال رینگ
متریال رینگ باید با توجه به شرایط کاری انتخاب شود.
بسته به پروژه میتواند از آلیاژهای فلزی مناسب ساخته شود.
انتخاب متریال به عواملی مانند:
- فشار
- دما
- نوع سیال
- خوردگی
- جنس فلنج
وابسته است.
بنابراین در صفحه محصول بهتر است متریال را قابل انتخاب و وابسته به سفارش پروژه تعریف کنیم و یک جنس مشخص را برای همه کاربردها تبلیغ نکنیم.
فرآیند ساخت
این محصول برخلاف Spacer معمولاً فقط یک قطعه لیزری ساده نیست.
فرآیند ساخت بسته به ابعاد، متریال و دقت موردنیاز میتواند شامل:
برش اولیه → تراش CNC → ماشینکاری پروفیل رینگ → کنترل ابعادی
باشد.
با توجه به اینکه تراش CNC داری، این محصول از نظر تجهیزات قابل بررسی است.
آیا با لیزر فایبر قابل تولید است؟
لیزر فایبر میتواند برای برش اولیه رینگ استفاده شود، اما برای رسیدن به پروفیل و ابعاد دقیق موردنیاز گسکت RTJ، معمولاً ماشینکاری تکمیلی لازم است.
بنابراین:
لیزر = برش اولیه
تراش CNC = ماشینکاری دقیق
ساخت سفارشی
در صورت ارسال نقشه یا مشخصات دقیق میتوان موارد زیر را بررسی کرد:
- شماره رینگ
- استاندارد
- قطر داخلی
- قطر خارجی
- ضخامت
- ارتفاع
- متریال
- تعداد
فرمت فایل سفارش
برای سفارش میتوان ارسال کرد:
- STEP / STP
- DWG
- DXF
- IGES / IGS
برای قطعات دقیق:
نقشه PDF + مدل STEP
گزینه مناسبی است
تفاوت رینگ RTJ با گسکت تخت
رینگ RTJ
در شیار مخصوص فلنج RTJ قرار میگیرد و از نوع آببند فلزی حلقهای است.
گسکت تخت
روی سطح فلنج قرار میگیرد و شکل و کاربرد متفاوتی دارد.
بنابراین این دو محصول نباید در سایت با یکدیگر یکی شوند.
ویژگیهای محصول
- RTJ Ring Gasket
- رینگ آببندی فلزی
- مناسب فلنج RTJ
- تولید سفارشی
- امکان ساخت طبق نقشه
- امکان ماشینکاری CNC
- مناسب صنایع نفت و گاز
- مناسب پتروشیمی و پایپینگ
- قابل تولید در تعداد مختلف
سوالات متداول
رینگ RTJ چیست؟
یک آببند فلزی حلقهای است که داخل شیار فلنج RTJ قرار میگیرد.
آیا هر رینگ RTJ به هر فلنج RTJ میخورد؟
خیر. شماره رینگ، ابعاد و استاندارد باید با شیار فلنج مطابقت داشته باشد.
آیا رینگ RTJ با لیزر ساخته میشود؟
لیزر میتواند برای برش اولیه استفاده شود، اما برای رسیدن به ابعاد و پروفیل دقیق، ماشینکاری تکمیلی لازم است.
آیا رینگ RTJ سفارشی تولید میشود؟
بله، در صورت ارائه نقشه یا مشخصات استاندارد قابل بررسی است.
آیا جنس رینگ قابل انتخاب است؟
بله، متریال باید بر اساس شرایط کاری و استاندارد پروژه انتخاب شود.
