اسپکتیکل بلایند

اسپکتیکل بلایند چیست؟

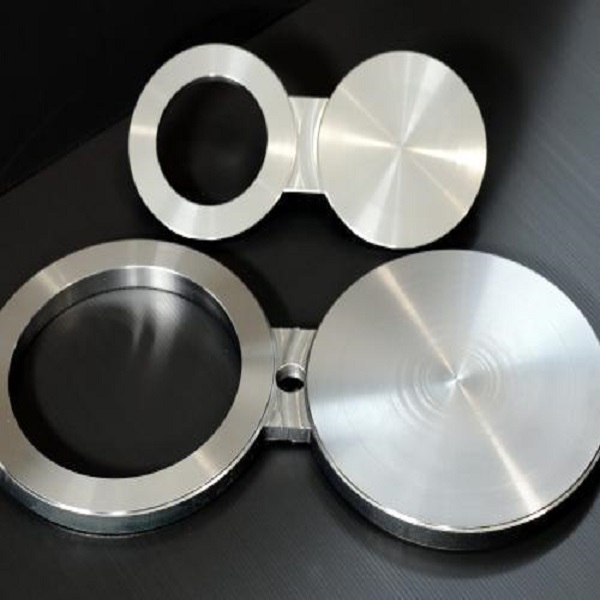

Spectacle Blind قطعه‌ای فلزی است که از دو قسمت متصل به هم تشکیل می‌شود:

🔴 Blind / Spade → قسمت مسدودکننده مسیر

⚪ Spacer → قسمت بازکننده مسیر

به دلیل ظاهر شبیه عینک، این قطعه با نام Spectacle Blind شناخته می‌شود.

با چرخاندن یا تغییر موقعیت قطعه در محل اتصال فلنج‌ها، می‌توان مسیر را در حالت باز یا مسدود قرار داد.

کاربرد اسپکتیکل بلایند

این قطعه بیشتر در خطوط صنعتی و فرآیندی مورد استفاده قرار می‌گیرد، مانند:

• صنایع نفت و گاز
• پتروشیمی
• پالایشگاه‌ها
• نیروگاه‌ها
• خطوط فرآیندی
• خطوط انتقال سیالات
• تجهیزات صنعتی
• سیستم‌های تعمیر و نگهداری
• خطوطی که ایزوله‌سازی مکانیکی اهمیت دارد

اجزای اسپکتیکل بلایند

یک Spectacle Blind معمولاً شامل:

۱. Blind / Spade

صفحه‌ای که مسیر لوله را کاملاً مسدود می‌کند.

۲. Spacer

قسمت حلقه‌ای که اجازه عبور سیال را می‌دهد.

۳. Web / Connector

قسمتی که دو بخش را به یکدیگر متصل می‌کند.

مشخصات قابل سفارش

استانداردهای قابل بررسی

بسته به پروژه، طراحی Spectacle Blind می‌تواند بر اساس استانداردها و مشخصات فنی مربوطه انجام شود.

از جمله:

• ASME B16.48
• استانداردهای مرتبط با خطوط پایپینگ
• استاندارد و مشخصات فنی اختصاصی پروژه

استاندارد دقیق باید قبل از تولید مشخص شود

جنس اسپکتیکل بلایند

بسته به شرایط کاری می‌توان متریال مناسب را انتخاب کرد:

• فولاد کربنی
• فولاد آلیاژی
• استیل
• سایر متریال‌های مناسب

انتخاب جنس باید بر اساس فشار، دما، نوع سیال و شرایط خوردگی انجام شود

فرآیند ساخت

برش لیزر فایبر → ماشین‌کاری در صورت نیاز → پرداخت/تکمیل → کنترل ابعادی

برای ضخامت‌ها و ابعاد مناسب، لیزر فایبر می‌تواند بخش زیادی از شکل اصلی قطعه را ایجاد کند

در صورت نیاز به دقت بیشتر در قسمت‌هایی از قطعه، فرز یا تراش CNC می‌تواند برای عملیات تکمیلی استفاده شود

ساخت طبق نقشه

برای ساخت سفارشی بهتر است اطلاعات زیر ارائه شود:

• سایز
• استاندارد
• کلاس فشار
• جنس
• ضخامت
• قطر خارجی
• قطر داخلی Spacer
• ابعاد قسمت Blind
• ابعاد Web
• تعداد موردنیاز

اگر نقشه یا مدل CAD دارید، ارسال آن بهترین روش برای بررسی است

Spectacle Blind چگونه کار می‌کند؟

این قطعه در محل اتصال فلنج‌ها قرار می‌گیرد

حالت باز

قسمت Spacer در مسیر قرار دارد و مسیر جریان باز است

حالت بسته

قسمت Blind در مسیر قرار می‌گیرد و مسیر را مسدود می‌کند

به همین دلیل اپراتور می‌تواند با تغییر وضعیت قطعه، وضعیت مسیر را مشخص کند

البته تغییر وضعیت باید در شرایط مناسب و مطابق دستورالعمل ایمنی و فرآیند تعمیرات سیستم انجام شود

تفاوت Spectacle Blind با Blind Flange

این دو محصول عملکرد مشابهی در مسدود کردن مسیر دارند، اما ساختارشان متفاوت است.

Blind Flange:
یک فلنج کامل است که روی انتهای مسیر نصب می‌شود

Spectacle Blind:
یک قطعه یکپارچه شامل Blind + Spacer است که بین فلنج‌های خط قرار می‌گیرد و امکان انتخاب وضعیت باز یا بسته را فراهم می‌کند.

تفاوت Spectacle Blind با Spade و Spacer

Spade: فقط بخش مسدودکننده

Spacer: فقط بخش بازکننده

Spectacle Blind: هر دو بخش به‌صورت یکپارچه و متصل به هم

این تفکیک برای نام‌گذاری محصولات سایتت هم مهم است

فرمت فایل قابل ارسال

برای تولید می‌توان ارسال کرد:

• PDF
• STEP / STP
• DWG
• DXF
• IGES / IGS
• Parasolid X_T / X_B

برای قطعات لیزری دوبعدی، DXF یا DWG بسیار کاربردی است و برای مدل سه‌بعدی STEP گزینه مناسبی است.

ویژگی‌های محصول

• Spectacle Blind
• Spade & Spacer یکپارچه
• فولادی و استیل
• تولید سفارشی
• ساخت طبق نقشه
• قابل تولید با لیزر فایبر
• امکان ماشین‌کاری تکمیلی CNC
• مناسب خطوط پایپینگ
• مناسب صنایع نفت، گاز و پتروشیمی
• تولید در تعداد مختلف

سوالات متداول

اسپکتیکل بلایند چیست؟

قطعه‌ای فلزی شامل قسمت Blind و Spacer است که برای باز یا مسدود کردن مسیر خطوط لوله استفاده می‌شود.

آیا اسپکتیکل بلایند با لیزر ساخته می‌شود؟

بله، با توجه به ضخامت و ابعاد، برش لیزر فایبر می‌تواند برای تولید شکل اصلی قطعه بسیار مناسب باشد.

آیا اسپکتیکل بلایند سفارشی تولید می‌شود؟

بله، طبق نقشه، استاندارد و مشخصات پروژه قابل تولید است.

تفاوت Spectacle Blind و Spacer چیست؟

Spacer فقط قسمت حلقه‌ای و بازکننده مسیر است، در حالی که Spectacle Blind شامل Spacer و Blind متصل به یکدیگر است.

آیا جنس استیل هم قابل تولید است؟

بله، در صورت انتخاب متریال مناسب برای شرایط کاری
