پلیت سفارشی فلزی برای زمانی است که ابعاد، شکل، سوراخها، شیارها یا جزئیات قطعه موردنظر شما با محصولات استاندارد مطابقت ندارد. این قطعه میتواند طبق فایل DXF و DWG، مدل سهبعدی، نقشه PDF یا در صورت امکان بر اساس نمونه و ابعاد ارائهشده ساخته شود.ساخت پلیت سفارشی با توجه به جنس، ضخامت، ابعاد، تعداد و فرآیند موردنیاز میتواند شامل برش لیزر فایبر، خمکاری، ماشینکاری CNC، سوراخکاری، جوشکاری و رنگ کورهای باشد.
محصولات مرتبط
در بسیاری از پروژههای صنعتی، قطعه موردنیاز یک صفحه فلزی با ابعاد و مشخصات خاص است که در دسته پلیتهای استاندارد قرار نمیگیرد. برای چنین مواردی، پلیت سفارشی فلزی انتخاب مناسبی است.
در این محصول، شکل هندسی، ابعاد کلی، ضخامت ورق، محل سوراخها، شیارها، برشهای داخلی، گوشهها و سایر جزئیات مطابق اطلاعات پروژه شما تولید میشود.
پلیت سفارشی میتواند تنها یک قطعه برشخورده ساده باشد یا بسته به طراحی، پس از برش وارد مراحل دیگری مانند خمکاری، ماشینکاری، جوشکاری یا رنگآمیزی شود.
این نوع پلیت برای ساخت قطعات و مجموعههای مختلف ماشینآلات، تجهیزات صنعتی، فریمها، شاسیها، پایهها، تجهیزات اتوماسیون و خطوط تولید کاربرد دارد.
چه پلیتهایی را میتوان سفارشی ساخت؟
امکان ساخت انواع پلیت با شکل و مشخصات متفاوت وجود دارد، از جمله:
- پلیت مستطیلی و مربعی
- پلیت دایرهای
- پلیت چندضلعی
- پلیت با برش داخلی
- پلیت سوراخدار
- پلیت شیاردار
- پلیت دارای جای پیچ و مهره
- پلیت دارای الگوی سوراخکاری خاص
- پلیت دارای شیار تنظیم
- پلیت دارای خم
- پلیت چندتکه و مونتاژی
- پلیت مورد استفاده در شاسی و فریم دستگاه
- پلیت مخصوص نصب موتور و تجهیزات
- پلیت اتصال قطعات ماشینآلات
- پلیت مخصوص تجهیزات برق و اتوماسیون
کاربردهای پلیت سفارشی فلزی
پلیتهای سفارشی در پروژههایی استفاده میشوند که ابعاد و مشخصات قطعه باید با دستگاه یا مجموعه موجود کاملاً هماهنگ باشد.
کاربردهای صنعتی
- ساخت ماشینآلات صنعتی
- ساخت خطوط تولید
- ساخت شاسی دستگاه
- ساخت فریم تجهیزات
- نصب موتور و گیربکس
- نصب پمپ و تجهیزات مکانیکی
- ساخت پایه تجهیزات
- ساخت صفحات اتصال
- ساخت قطعات ماشینآلات
- تجهیزات انتقال مواد
- نوار نقاله و سیستمهای انتقال
- تجهیزات اتوماسیون صنعتی
- تابلوها و تجهیزات جانبی برق صنعتی
- ساخت فیکسچر و جیگ
- تجهیزات کارگاهی و تولیدی
کاربردهای سفارشی
اگر قطعه موردنظر شما شکل یا ابعاد خاصی داشته باشد، میتوان آن را بر اساس نقشه یا فایل ارسالی بررسی و برای ساخت آماده کرد.
جنس پلیت سفارشی
بسته به کاربرد قطعه، امکان ساخت پلیت از متریالهای مختلف وجود دارد.
فولاد
مناسب برای بسیاری از کاربردهای عمومی و صنعتی، شاسی، پایه، صفحات اتصال و قطعات ماشینآلات.
فولاد ضدزنگ / استیل
مناسب برای محیطهایی که مقاومت بهتر در برابر خوردگی و ظاهر مناسبتر موردنیاز است.
آلومینیوم
برای قطعات سبکتر و پروژههایی که وزن پایینتر اهمیت دارد، در صورت متناسب بودن ضخامت و فرآیند ساخت.
سایر متریالها
در صورت نیاز، جنس موردنظر را هنگام استعلام اعلام کنید تا امکان ساخت و فرآیند مناسب بررسی شود.
ضخامت و ابعاد پلیت
ضخامت و ابعاد پلیت سفارشی بر اساس نقشه و کاربرد قطعه تعیین میشود.
موارد قابل سفارش شامل:
- طول
- عرض
- قطر
- ضخامت
- تعداد سوراخها
- قطر سوراخها
- فاصله سوراخها
- ابعاد شیارها
- محل برشهای داخلی
- شکل هندسی
- زاویه خم
- تعداد خمها
قیمت نهایی بر اساس جنس، ضخامت، ابعاد، تعداد قطعات و عملیات موردنیاز محاسبه میشود.

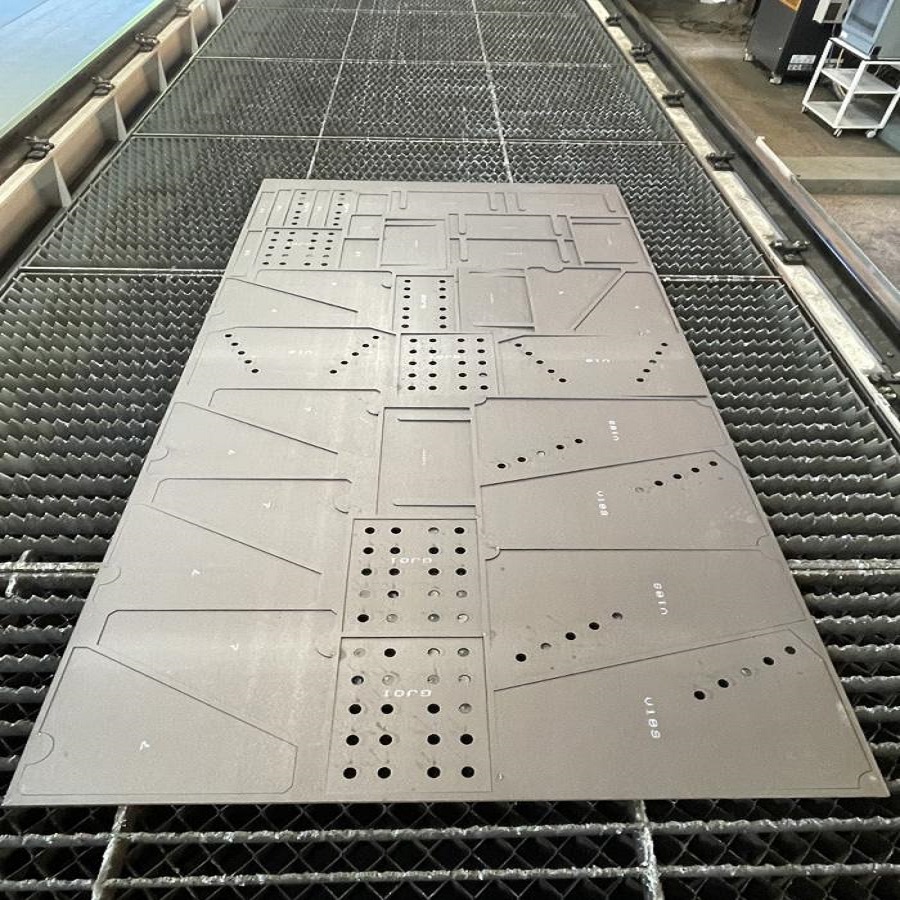

ساخت پلیت سفارشی با برش لیزر فایبر
برای قطعات صفحهای با شکل هندسی مشخص، برش لیزر فایبر امکان اجرای دقیق خطوط خارجی، سوراخها، شیارها و برشهای داخلی را فراهم میکند.
این روش بهخصوص برای پلیتهایی مناسب است که دارای:
- سوراخهای متعدد
- شیار
- برش داخلی
- گوشههای خاص
- فرم هندسی غیرمعمول
- الگوی تکرارشونده
هستند.
پس از برش، در صورت نیاز قطعه میتواند برای مراحل بعدی مانند خمکاری، ماشینکاری یا جوشکاری آماده شود.
خمکاری پلیت سفارشی
اگر طراحی پلیت شامل خم باشد، پس از برش میتوان قطعه را با دستگاه خمکاری به فرم موردنظر تبدیل کرد.
این روش برای ساخت مواردی مانند:
- صفحات خمدار
- پایههای تجهیزات
- صفحات تقویتی
- قطعات اتصال
- نگهدارندهها
- قطعات شاسی
- قطعات بدنه دستگاه
کاربرد دارد.
برای قطعات خمکاریشده، بهتر است علاوه بر فایل دوبعدی، در صورت وجود مدل سهبعدی STEP/STP نیز ارسال شود.

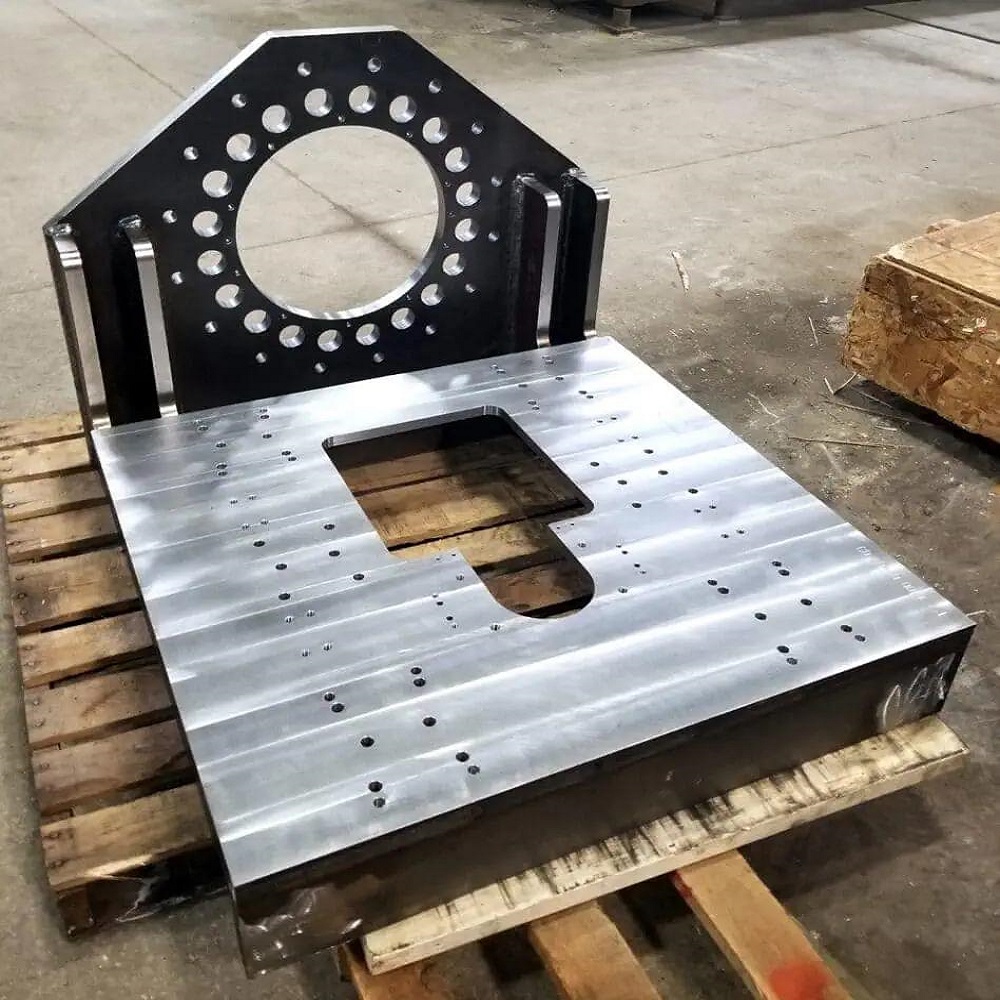

ماشینکاری CNC پلیت
در صورتی که پلیت پس از برش به دقت یا جزئیات بیشتری نیاز داشته باشد، امکان انجام عملیات ماشینکاری CNC وجود دارد.
بسته به طراحی میتوان عملیاتهایی مانند:
- پرداخت و اصلاح ابعاد
- ایجاد سوراخهای دقیق
- ایجاد جای پیچ
- ایجاد پله و کفتراشی
- ماشینکاری شیار
- اصلاح سطوح
- ایجاد جزئیات هندسی خاص
را روی قطعه انجام داد.
برای قطعاتی که نیاز به ماشینکاری دقیق دارند، ارائه مدل سهبعدی و نقشه دارای ابعاد و تلرانسها باعث میشود فرآیند ساخت دقیقتر بررسی شود.
جوشکاری و مونتاژ
در صورت نیاز، پلیت سفارشی میتواند بخشی از یک مجموعه مونتاژی باشد.
برای مثال:
پلیت + پایه + براکت + قطعات تقویتی
میتوانند پس از برش و خمکاری، توسط جوشکاری به یک مجموعه واحد تبدیل شوند.
امکان استفاده از جوشکاری TIG/آرگون و CO2/MIG متناسب با جنس و طراحی قطعه وجود دارد.
رنگ و پرداخت سطح
برای قطعات فولادی که به پوشش سطحی نیاز دارند، امکان اجرای رنگ کورهای الکترواستاتیک وجود دارد.
رنگ کورهای میتواند برای قطعاتی مانند:
- پلیتهای دستگاه
- پایه تجهیزات
- قطعات شاسی
- صفحات نگهدارنده
- قطعات ماشینآلات
استفاده شود.
نوع و رنگ نهایی پوشش را میتوان هنگام سفارش مشخص کرد.
مزایای سفارش پلیت سفارشی
- تولید دقیق بر اساس نقشه و فایل
- امکان ساخت فرمهای هندسی خاص
- امکان ایجاد سوراخ و شیار طبق الگوی موردنظر
- امکان انتخاب جنس و ضخامت
- قابلیت ترکیب برش لیزر و خمکاری
- امکان ماشینکاری CNC
- امکان جوشکاری و مونتاژ
- امکان رنگ کورهای برای قطعات مناسب
- مناسب برای نمونهسازی و تولید تیراژ
- مناسب برای ساخت قطعات ماشینآلات و خطوط تولید
- امکان تولید قطعاتی که در محصولات استاندارد فروشگاه موجود نیستند
مشخصات فنی قابل سفارش
| نوع قطعه | پلیت سفارشی |
| شکل | طبق نقشه و فایل |
| جنس | فولاد، استیل، آلومینیوم و متریال قابل بررسی |
| ضخامت | طبق طراحی |
| طول و عرض | سفارشی |
| قطر | در قطعات گرد، سفارشی |
| سوراخ | سفارشی |
| شیار | سفارشی |
| برش داخلی | قابل اجرا طبق نقشه |
| خمکاری | در صورت نیاز |
| ماشینکاری CNC | در صورت نیاز |
| جوشکاری | TIG/آرگون یا CO2/MIG، متناسب با قطعه |
| پوشش سطحی | رنگ کورهای در صورت نیاز |
| تیراژ | نمونه تا تولید تعداد بالاتر |
| روش سفارش | طبق فایل، نقشه، ابعاد یا نمونه قابل بررسی |
فایل مناسب برای سفارش پلیت سفارشی
برای ساخت دقیق، ارسال فایل فنی توصیه میشود.
برای برش دوبعدی
- DXF
- DWG
برای مدل سهبعدی
- STEP / STP
- IGES / IGS
- سایر فرمتهای استاندارد CAD در صورت امکان بررسی
برای مشخصات فنی
- PDF نقشه دارای ابعاد
- تلرانسها
- ضخامت
- جنس
- تعداد
- توضیحات مربوط به خم، سوراخکاری یا ماشینکاری
اگر فایل CAD ندارید، میتوانید تصویر، طرح دستی یا نمونه قطعه را برای بررسی اولیه ارسال کنید؛ برای تولید دقیق، ممکن است به ابعاد و مشخصات فنی کاملتر نیاز باشد.
مراحل سفارش پلیت سفارشی
۱. ارسال نقشه یا فایل
فایل DXF، DWG، STEP، PDF یا اطلاعات قطعه را ارسال کنید.
۲. بررسی ساخت
شکل قطعه، ضخامت، جنس، سوراخها، خمها و فرآیندهای موردنیاز بررسی میشود.
۳. اعلام قیمت
قیمت بر اساس جنس، ضخامت، ابعاد، تعداد و عملیات ساخت تعیین میشود.
۴. تأیید سفارش
پس از تأیید مشخصات و قیمت، سفارش وارد فرآیند تولید میشود.
۵. برش و ساخت
قطعه طبق فرآیند تعیینشده تولید میشود.
۶. کنترل و تکمیل
در صورت وجود عملیات تکمیلی مانند خمکاری، ماشینکاری، جوشکاری یا رنگ، مراحل مربوطه انجام میشود.
سوالات متداول
آیا پلیت سفارشی را میتوان طبق فایل DXF ساخت؟
بله. برای پلیتهای دوبعدی که شکل، سوراخ و شیار آنها مشخص است، DXF یکی از فرمتهای مناسب برای آمادهسازی برش لیزر است.
آیا میتوان پلیت را طبق مدل سهبعدی ساخت؟
بله. برای قطعاتی که دارای خم، ماشینکاری یا جزئیات سهبعدی هستند، ارسال فایل STEP/STP میتواند اطلاعات مناسبی برای بررسی ساخت فراهم کند.
اگر نقشه نداشته باشم میتوانم سفارش بدهم؟
برای بررسی اولیه میتوانید تصویر، طرح دستی یا نمونه قطعه را ارسال کنید. برای ساخت دقیق، اطلاعاتی مانند ابعاد، ضخامت، جنس و محل سوراخها ممکن است لازم باشد.
آیا پلیت سفارشی فقط به صورت تخت ساخته میشود؟
خیر. در صورت متناسب بودن طراحی با فرآیند تولید، امکان ترکیب برش با خمکاری و سایر عملیات ساخت وجود دارد.
آیا امکان ایجاد سوراخ و شیار سفارشی وجود دارد؟
بله. قطر، شکل، تعداد و موقعیت سوراخها و شیارها میتواند طبق نقشه مشخص شود.
آیا پلیت سفارشی را میتوان برای ماشینآلات صنعتی ساخت؟
بله. این محصول برای ساخت قطعات ماشینآلات، شاسی، فریم، پایه تجهیزات، اتصالات و مجموعههای صنعتی کاربرد زیادی دارد.
قیمت پلیت سفارشی چگونه محاسبه میشود؟
قیمت به عواملی مانند جنس و ضخامت ورق، ابعاد، وزن، پیچیدگی برش، تعداد قطعات و عملیات تکمیلی مانند خم، CNC، جوشکاری و رنگ بستگی دارد.
