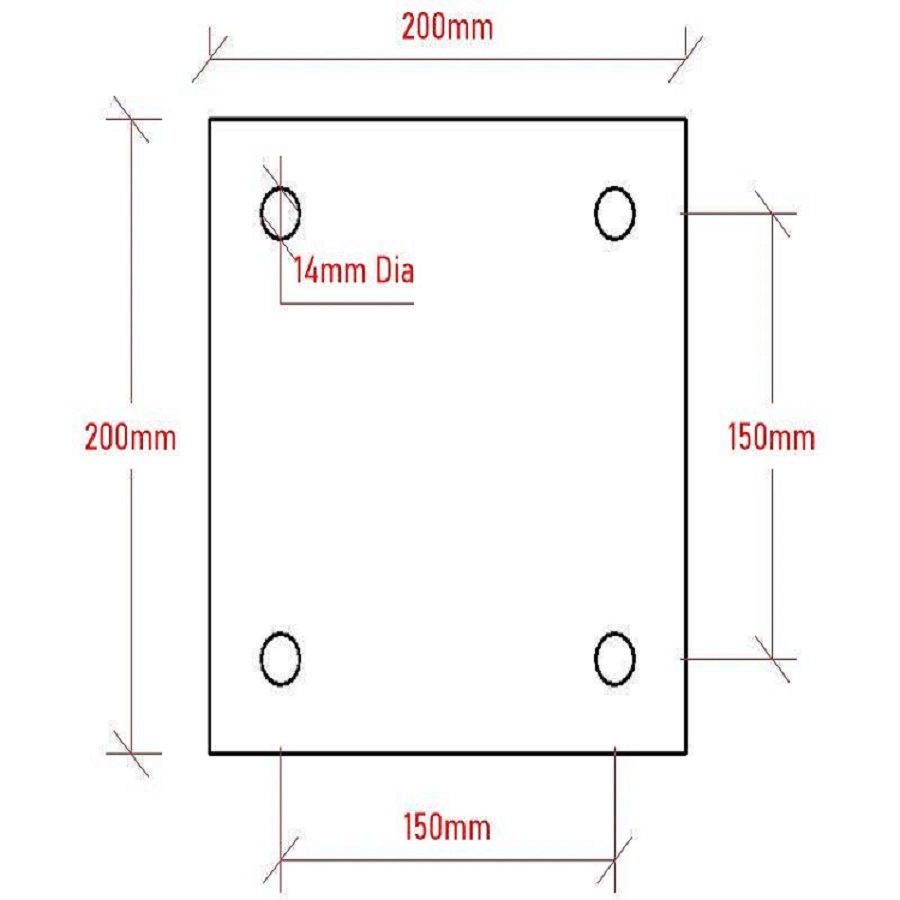

پلیت زیرستون فلزی صفحهای فلزی است که در قسمت زیر ستون، پایه یا عضو قائم قرار گرفته و برای انتقال نیرو، ایجاد سطح مناسب برای نصب و اتصال ستون به فونداسیون، شاسی یا سازه مورد استفاده قرار میگیرد.این قطعه میتواند با توجه به نوع پروژه به شکل مربع، مستطیل، چندضلعی یا فرم سفارشی تولید شود و محل سوراخهای پیچ و بولت، ابعاد، ضخامت و سایر جزئیات آن مطابق نقشه تعیین میشود.امکان ساخت پلیت زیرستون از فولاد و استیل و انجام فرآیندهایی مانند برش لیزر فایبر، سوراخکاری، ماشینکاری، جوشکاری و رنگ کورهای وجود دارد.
محصولات مرتبط
پلیت زیرستون یکی از قطعات مهم در بسیاری از سازهها و تجهیزات فلزی است که در محل اتصال یک ستون یا پایه به سطح زیرین قرار میگیرد.
وظیفه این قطعه بسته به طراحی پروژه میتواند شامل توزیع نیرو، ایجاد سطح مناسب برای اتصال، تثبیت ستون و فراهم کردن محل نصب بولتها و اتصالات باشد.
در سازههای فلزی، ماشینآلات صنعتی و فریمهای سنگین، ابعاد و ضخامت پلیت زیرستون باید بر اساس طراحی مهندسی پروژه انتخاب شود. بنابراین این محصول برخلاف قطعات عمومی، معمولاً بر اساس نقشه، ابعاد ستون، الگوی بولت و بارهای واردشده تولید میشود.
پلیت زیرستون میتواند بهصورت یک صفحه ساده یا همراه با سوراخها، شیارها، تقویتکنندهها و قطعات جوشی تولید شود.
کاربردهای پلیت زیرستون
پلیت زیرستون در کاربردهای مختلفی مورد استفاده قرار میگیرد، از جمله:
- اتصال ستونهای فلزی به فونداسیون
- پایه ستون سازههای فلزی
- ساخت سوله و سازههای صنعتی
- پایه فریمهای فلزی
- نصب ستون و پایه تجهیزات
- شاسی ماشینآلات صنعتی
- پایه دستگاههای صنعتی
- سازههای نگهدارنده تجهیزات
- فریم خطوط تولید
- پایه سازههای فلزی سبک و سنگین
- نصب پایههای فلزی
- اتصال ستون به صفحات زیرین
- تجهیزات و سازههای کارخانهای
- ساخت سازههای سفارشی
ساخت پلیت زیرستون سفارشی
یکی از مهمترین مزیتهای این محصول، امکان تولید آن مطابق نقشه پروژه است.
موارد زیر قابل سفارش هستند:
- طول و عرض پلیت
- ضخامت ورق
- شکل هندسی
- تعداد سوراخها
- قطر سوراخها
- فاصله بین سوراخها
- الگوی قرارگیری بولتها
- شیارهای تنظیم
- بازشوها
- گوشههای خاص
- محل نصب قطعات جانبی
- سوراخهای رزوهدار در صورت نیاز
- تقویتکنندههای جوشی
- فرمهای سفارشی
در صورت نیاز، میتوان پلیت زیرستون را همراه با صفحات تقویتی، نبشی، ورقهای جانبی و سایر قطعات فلزی بهصورت یک مجموعه آماده مونتاژ تولید کرد.
روش ساخت پلیت زیرستون
برش لیزر فایبر
برای تولید پلیتهای زیرستون با شکل هندسی دقیق و سوراخها یا بازشوهای متعدد، برش لیزر فایبر یکی از فرآیندهای مناسب است.
طرح قطعه براساس فایل CAD آماده شده و پلیت مطابق ابعاد مشخصشده برش داده میشود.
سوراخکاری و ماشینکاری CNC
در پروژههایی که سوراخها، سطوح یا محلهای نصب به ماشینکاری دقیقتری نیاز داشته باشند، امکان استفاده از فرز CNC وجود دارد.
این فرآیند میتواند برای مواردی مانند:
- ماشینکاری سطح
- ایجاد سوراخهای دقیق
- ایجاد جای پیچ
- ایجاد پله
- ایجاد شیار
- ایجاد محل نشیمن قطعه
استفاده شود.
خمکاری
اگر طراحی پلیت شامل لبه یا قسمت خمشده باشد، امکان انجام خمکاری با دستگاه پرس برک وجود دارد.
جوشکاری
در صورت طراحی مجموعهای، پلیت زیرستون میتواند به قطعات تقویتی یا سایر اجزای سازه جوش شود.
برای این کار امکان استفاده از:
- جوش CO2/MIG
- جوش آرگون/TIG
وجود دارد.
متریال قابل تولید
فولاد
برای بسیاری از پروژههای سازهای و صنعتی، فولاد گزینه رایج و اقتصادی محسوب میشود.
استیل
در محیطهایی که مقاومت در برابر خوردگی یا شرایط ظاهری و بهداشتی اهمیت بیشتری دارد، امکان تولید پلیت از استیل وجود دارد.
انتخاب جنس و ضخامت پلیت باید بر اساس طراحی و شرایط واقعی بارگذاری پروژه انجام شود.
رنگ و پوشش
برای افزایش مقاومت سطحی و ایجاد ظاهر مناسب، امکان اجرای رنگ کورهای الکترواستاتیک وجود دارد.
رنگ نهایی را میتوان متناسب با پروژه، محیط نصب و سایر اجزای مجموعه انتخاب کرد.
برای قطعاتی که مستقیماً در یک سیستم سازهای خاص قرار میگیرند، نوع پوشش و آمادهسازی سطح باید متناسب با شرایط محیطی پروژه انتخاب شود.
مزایای پلیت زیرستون فلزی
- تولید مطابق نقشه
- امکان ساخت در ابعاد سفارشی
- امکان استفاده از فولاد و استیل
- امکان ایجاد سوراخ و شیار
- امکان اجرای الگوی دقیق بولت
- برش با لیزر فایبر
- امکان ماشینکاری CNC
- امکان خمکاری
- امکان جوشکاری قطعات تقویتی
- امکان رنگ کورهای
- مناسب برای پروژههای سازهای و صنعتی
- قابلیت تولید نمونه و تیراژ
مشخصات فنی قابل سفارش
| نوع محصول | پلیت زیرستون فلزی |
| جنس | فولاد / استیل |
| طول | سفارشی |
| عرض | سفارشی |
| ضخامت | طبق نقشه و طراحی |
| شکل | مربع / مستطیل / سفارشی |
| سوراخکاری | دارد |
| شیار | دارد |
| الگوی بولت | سفارشی |
| ماشینکاری CNC | در صورت نیاز |
| خمکاری | در صورت نیاز |
| جوشکاری | CO2 / TIG |
| رنگ کورهای | قابل سفارش |
| تولید نمونه | دارد |
| تولید تیراژ | دارد |
| ساخت طبق نقشه | دارد |
فایل مناسب برای سفارش
برای ساخت پلیت زیرستون، اطلاعات دقیق ابعادی اهمیت زیادی دارد.
فایلهای دوبعدی
DXF و DWG
برای پلیتهای تخت و مشخص کردن مسیر برش و محل سوراخها مناسب هستند.
فایل سهبعدی
STEP / STP
در صورتی که پلیت دارای فرم سهبعدی، خم یا مجموعه چندقطعهای باشد، فایل سهبعدی بسیار مفید است.
نقشه PDF
بهتر است در صورت وجود، PDF نقشه مهندسی نیز ارسال شود تا مواردی مانند:
- ابعاد
- ضخامت
- قطر سوراخ
- فاصله سوراخها
- تلرانس
- نوع متریال
- جزئیات اتصال
بهطور دقیق مشخص باشند.
مراحل سفارش
۱. ارسال نقشه
فایل DXF، DWG، STEP یا PDF را ارسال کنید.
۲. بررسی مشخصات
جنس، ضخامت، ابعاد، سوراخها، شیارها و فرآیندهای موردنیاز بررسی میشود.
۳. اعلام قیمت
قیمت براساس متریال، ضخامت، ابعاد، تعداد و فرآیند ساخت محاسبه میشود.
۴. برش و ساخت
قطعه با لیزر فایبر تولید و در صورت نیاز ماشینکاری، خمکاری و جوشکاری میشود.
۵. پرداخت نهایی
در صورت سفارش، رنگ کورهای یا پرداخت موردنیاز اجرا میشود.
۶. کنترل و تحویل
قطعه مطابق مشخصات سفارش آماده و تحویل میشود.
تفاوت پلیت زیرستون با پلیت پایه فلزی
این دو محصول از نظر ظاهری ممکن است بسیار شبیه باشند، اما کاربرد و نیت جستوجوی مشتری متفاوت است.
پلیت پایه فلزی معمولاً برای ایجاد یک سطح نصب برای تجهیزات، موتور، پمپ، گیربکس و سایر قطعات استفاده میشود.
اما پلیت زیرستون بیشتر با اتصال یک ستون یا عضو قائم به سطح زیرین، فونداسیون، شاسی یا سازه مرتبط است.
بنابراین بهتر است در فروشگاه هر دو محصول بهصورت صفحه جداگانه باقی بمانند و از هر صفحه به دیگری لینک داخلی داده شود.
سوالات متداول
پلیت زیرستون چیست؟
صفحه فلزیای است که در زیر ستون یا پایه قرار میگیرد و برای ایجاد سطح اتصال و انتقال نیرو و تثبیت عضو قائم استفاده میشود.
آیا پلیت زیرستون در ابعاد سفارشی ساخته میشود؟
بله. طول، عرض، ضخامت، شکل، سوراخها و الگوی بولت مطابق نقشه قابل تولید است.
آیا امکان ساخت پلیت زیرستون سوراخدار وجود دارد؟
بله. محل و قطر سوراخها میتواند طبق نقشه پروژه اجرا شود.
آیا میتوان پلیت زیرستون را از استیل ساخت؟
بله، در صورت مناسب بودن استیل برای شرایط کاری پروژه، امکان تولید آن وجود دارد.
آیا امکان ماشینکاری پلیت زیرستون وجود دارد؟
بله. در صورت نیاز میتوان بخشهایی از قطعه را با فرز CNC ماشینکاری کرد.
آیا پلیت زیرستون رنگ کورهای میشود؟
بله، در صورت سفارش امکان اجرای رنگ کورهای الکترواستاتیک وجود دارد.
برای سفارش پلیت زیرستون چه فایلی بفرستیم؟
برای قطعات تخت، DXF یا DWG مناسب است. در صورت وجود خم یا فرم سهبعدی، STEP/STP به همراه PDF نقشه فنی پیشنهاد میشود.
آیا ضخامت پلیت را میتوان بر اساس نیاز پروژه انتخاب کرد؟
بله، اما ضخامت مناسب باید براساس طراحی سازه یا ماشین، ابعاد پلیت، نوع اتصال و بارگذاری تعیین شود و بهتر است توسط طراح یا مهندس پروژه مشخص شود.
آیا امکان ساخت پلیت زیرستون همراه با قطعات تقویتی وجود دارد؟
بله. در صورت ارائه نقشه، میتوان پلیت و قطعات جانبی مانند صفحات تقویتی را تولید و در صورت نیاز مونتاژ و جوشکاری کرد
