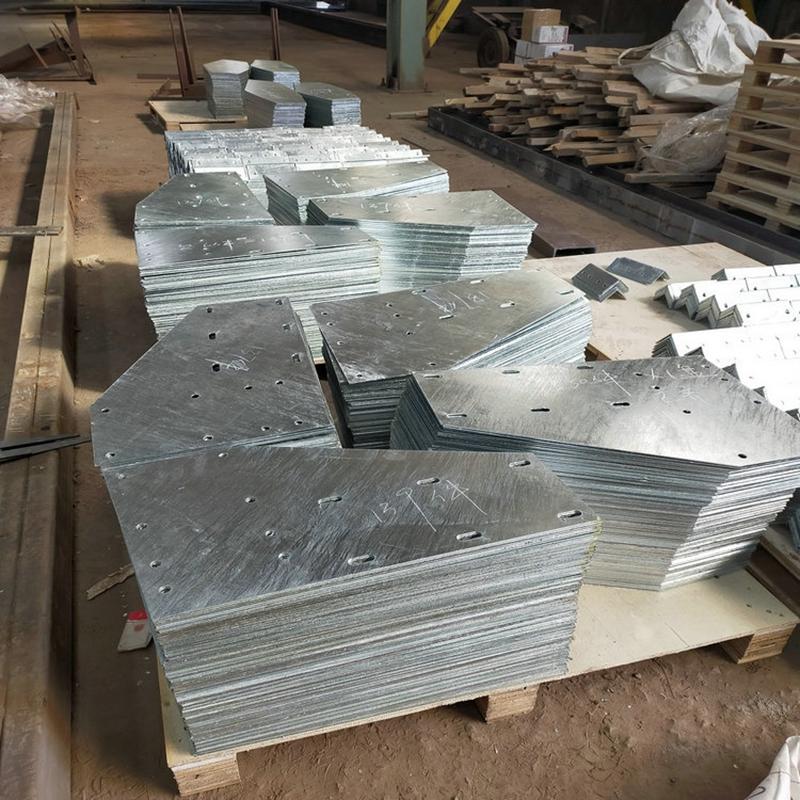

پلیت مهاربندی فلزی قطعهای صفحهای است که برای تقویت، مهاربندی و پایدارسازی بخشهای مختلف سازه، شاسی، فریم و ماشینآلات مورد استفاده قرار میگیرد.این پلیت میتواند بهصورت ساده، مثلثی، ذوزنقهای، چندضلعی یا دارای سوراخ و شیار ساخته شود و ابعاد و شکل آن بر اساس طراحی پروژه تعیین میشود.ساخت پلیت مهاربندی میتواند با استفاده از برش لیزر فایبر، سوراخکاری، ماشینکاری CNC، خمکاری و جوشکاری انجام شود
محصولات مرتبط
در بسیاری از سازهها و ماشینآلات، اتصال مستقیم دو قطعه بهتنهایی برای ایجاد استحکام و پایداری کافی نیست. در چنین شرایطی از قطعات تقویتی و مهاربندی استفاده میشود.
پلیت مهاربندی فلزی یکی از قطعاتی است که میتواند بین دو یا چند عضو قرار گرفته و با ایجاد یک اتصال مناسب، به تقویت مجموعه کمک کند.
شکل این پلیت بسته به محل نصب متفاوت است. برای مثال ممکن است بهصورت یک صفحه مثلثی بین دو پروفیل، یک صفحه سوراخدار برای اتصال پیچ و مهره یا یک قطعه تقویتی اختصاصی در شاسی دستگاه طراحی شود.
به همین دلیل، پلیت مهاربندی معمولاً بهصورت سفارشی و مطابق نقشه پروژه تولید میشود.
تفاوت پلیت مهاربندی با پلیت اتصال
این دو محصول ممکن است از نظر ظاهری شباهت داشته باشند اما کاربرد آنها یکسان نیست.
پلیت اتصال بیشتر با هدف ایجاد اتصال بین دو یا چند قطعه طراحی میشود؛ در حالی که پلیت مهاربندی علاوه بر ایجاد اتصال، معمولاً با هدف تقویت، مهاربندی یا افزایش پایداری مجموعه مورد استفاده قرار میگیرد.
در پروژههای واقعی، یک پلیت ممکن است همزمان نقش اتصال و مهاربندی داشته باشد و نام دقیق آن به کاربرد قطعه در مجموعه بستگی دارد.
شکلهای قابل ساخت
پلیت مهاربندی میتواند بر اساس فضای نصب و طراحی پروژه به شکلهای مختلف تولید شود:
- پلیت مثلثی
- پلیت ذوزنقهای
- پلیت مستطیلی
- پلیت چندضلعی
- پلیت گوشهای
- پلیت دارای برش داخلی
- پلیت دارای سوراخ
- پلیت دارای شیار
- پلیت تقویتی شاسی
- پلیت مهاربندی سفارشی
شکل نهایی قطعه بر اساس نقشه یا فایل ارسالی تعیین میشود.
کاربردهای پلیت مهاربندی
در ماشینآلات صنعتی
- تقویت شاسی دستگاه
- تقویت فریم ماشینآلات
- مهاربندی پایهها
- تقویت محل اتصال قطعات
- افزایش استحکام قابهای فلزی
- ساخت تجهیزات انتقال مواد
- ماشینآلات تولیدی
- تجهیزات خطوط تولید
- پایه و فریم تجهیزات صنعتی
در سازههای فلزی

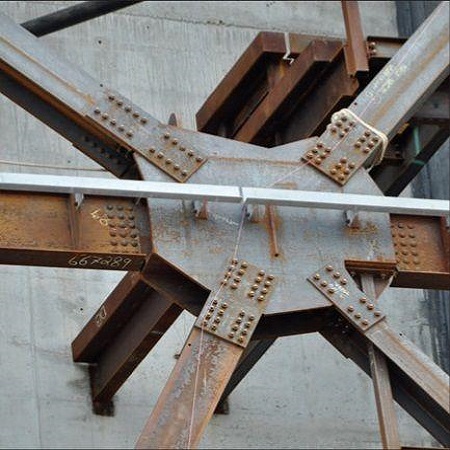

- اتصال و مهاربندی اعضای فلزی
- تقویت محل اتصال پروفیلها
- صفحات تقویتی
- اتصالات پیچ و مهرهای
- اتصالات جوشی
- ساخت سازههای سبک فلزی
در تجهیزات و فریمها
- فریم دستگاه
- پایه تجهیزات
- شاسی تابلو و تجهیزات صنعتی
- سازه نگهدارنده
- تجهیزات اتوماسیون
- پایه سنسورها و تجهیزات
- فریمهای سفارشی
ساخت پلیت مهاربندی با لیزر فایبر
یکی از مناسبترین روشها برای تولید پلیتهای مهاربندی، برش لیزر فایبر است.
با استفاده از فایل دوبعدی میتوان شکل خارجی قطعه، سوراخها و برشهای داخلی را با دقت مناسب اجرا کرد.
این روش برای قطعاتی که دارای:
- شکل مثلثی
- گوشههای خاص
- سوراخهای متعدد
- شیار
- برش داخلی
- الگوی سوراخکاری
- فرم هندسی سفارشی
هستند، کاربرد زیادی دارد.
سوراخکاری و الگوی نصب
در بسیاری از پلیتهای مهاربندی، محل سوراخها اهمیت زیادی دارد.
مواردی مانند:
- قطر سوراخ
- تعداد سوراخ
- فاصله مرکز تا مرکز
- فاصله سوراخ از لبه
- شکل سوراخ
- شیار تنظیمی
میتواند طبق نقشه تعیین شود.
برای قطعاتی که قرار است با پیچ و مهره نصب شوند، ارائه نقشه دارای اندازهگذاری دقیق اهمیت زیادی دارد.
ماشینکاری CNC پلیت مهاربندی
در صورتی که پلیت پس از برش نیاز به عملیات دقیقتری داشته باشد، امکان استفاده از ماشینکاری CNC وجود دارد.
برای مثال:
- اصلاح ابعاد
- ایجاد سوراخ دقیق
- ایجاد جای پیچ
- کفتراشی
- ایجاد شیار
- ماشینکاری قسمتهای خاص
میتواند پس از برش انجام شود.
نوع عملیات CNC به طراحی قطعه و دقت موردنیاز بستگی دارد.
پلیت مهاربندی خمکاریشده
برخی پلیتهای مهاربندی ممکن است دارای یک یا چند خم باشند.
در این حالت، ابتدا فرم قطعه با لیزر برش داده شده و سپس با دستگاه خمکاری به شکل موردنظر تبدیل میشود.
این روش برای ساخت قطعاتی مانند:
- مهاربندهای خمدار
- صفحات تقویتی
- پایههای زاویهدار
- قطعات تقویتکننده فریم
- نگهدارندههای فلزی
قابل استفاده است.
جوشکاری پلیت مهاربندی
پلیت مهاربندی میتواند بهصورت پیچ و مهرهای یا جوشی در مجموعه استفاده شود.
در ساخت مجموعههای جوشی، امکان استفاده از:
- جوش CO2/MIG
- جوش TIG/آرگون
متناسب با جنس و طراحی قطعه وجود دارد.
در صورت نیاز، پلیت میتواند به همراه قطعاتی مانند پروفیل، نبشی، ورق خمشده یا سایر اجزای فلزی بهصورت یک مجموعه مونتاژ و جوشکاری شود.
متریال پلیت مهاربندی
فولاد
گزینه متداول برای بسیاری از کاربردهای صنعتی و ساخت شاسی و فریم.
استیل
برای کاربردهایی که مقاومت در برابر خوردگی یا شرایط محیطی خاص اهمیت دارد.
آلومینیوم
برای پروژههایی که کاهش وزن قطعه اهمیت دارد و مشخصات مکانیکی آن برای کاربرد موردنظر مناسب باشد.
نوع متریال باید بر اساس شرایط استفاده و طراحی قطعه انتخاب شود.
رنگ و پوشش
برای پلیتهای فولادی که در محیط صنعتی استفاده میشوند، امکان اجرای رنگ کورهای الکترواستاتیک وجود دارد.
رنگآمیزی میتواند پس از تکمیل عملیات ساخت و آمادهسازی سطح انجام شود.
مزایای پلیت مهاربندی سفارشی
- ساخت طبق نقشه و فایل
- امکان تولید اشکال هندسی مختلف
- امکان ایجاد سوراخ و شیار
- مناسب برای تقویت شاسی و فریم
- امکان تولید از فولاد و استیل
- قابلیت ترکیب با خمکاری
- امکان ماشینکاری CNC
- امکان جوشکاری
- امکان رنگ کورهای
- مناسب برای نمونهسازی و تولید تیراژ
- قابلیت استفاده در ماشینآلات و تجهیزات صنعتی
مشخصات فنی قابل سفارش
| نوع قطعه | پلیت مهاربندی |
| جنس | فولاد، استیل و متریال قابل بررسی |
| شکل | مثلثی، مستطیلی، ذوزنقهای، چندضلعی و سفارشی |
| ضخامت | طبق نقشه |
| طول و عرض | سفارشی |
| سوراخ | قابل سفارش |
| شیار | قابل سفارش |
| خمکاری | در صورت نیاز |
| ماشینکاری CNC | در صورت نیاز |
| جوشکاری | TIG/آرگون یا CO2/MIG |
| پوشش | رنگ کورهای در صورت نیاز |
| تیراژ | نمونه تا تولید تعداد بالاتر |
| روش تولید | برش لیزر و فرآیندهای تکمیلی |
فایل مناسب برای سفارش
برای پلیت مهاربندی تخت:
- DXF
- DWG
- PDF دارای اندازهگذاری
برای قطعات دارای خم یا جزئیات سهبعدی:
- STEP / STP
- IGES / IGS
- PDF نقشه فنی
در نقشه بهتر است موارد زیر مشخص باشند:
- جنس
- ضخامت
- ابعاد
- قطر سوراخها
- فاصله سوراخها
- محل خم
- زاویه خم
- تلرانسهای مهم
- تعداد قطعات
مراحل سفارش
۱. ارسال فایل یا نقشه
فایل طراحی یا نقشه قطعه را ارسال کنید.
۲. بررسی فرآیند ساخت
شکل قطعه، جنس، ضخامت، سوراخها و عملیات تکمیلی بررسی میشود.
۳. اعلام قیمت
قیمت بر اساس مشخصات قطعه و تعداد سفارش تعیین میشود.
۴. تأیید سفارش
پس از تأیید مشخصات، تولید آغاز میشود.
۵. برش و ساخت
قطعه با فرآیند مناسب تولید میشود.
۶. عملیات تکمیلی
در صورت نیاز، خمکاری، CNC، جوشکاری و رنگ انجام میشود.
سوالات متداول
پلیت مهاربندی برای چه کاری استفاده میشود؟
برای تقویت، مهاربندی و ایجاد اتصال مناسب بین بخشهای مختلف شاسی، فریم، سازه یا ماشینآلات استفاده میشود.
آیا پلیت مهاربندی باید حتماً مثلثی باشد؟
خیر. شکل پلیت به محل نصب و طراحی پروژه بستگی دارد و میتواند مثلثی، مستطیلی، ذوزنقهای یا کاملاً سفارشی باشد.
آیا پلیت مهاربندی سوراخدار تولید میشود؟
بله. تعداد، قطر و محل سوراخها میتواند طبق نقشه مشخص شود.
آیا امکان ساخت پلیت مهاربندی برای ماشینآلات وجود دارد؟
بله. این محصول برای تقویت شاسی و فریم ماشینآلات و تجهیزات صنعتی کاربرد دارد.
آیا پلیت مهاربندی را میتوان خم کرد؟
در صورت مناسب بودن ضخامت و طراحی، امکان ترکیب برش لیزر و خمکاری وجود دارد.
آیا پلیت مهاربندی قابل جوشکاری است؟
بله. در صورت طراحی مناسب، میتوان آن را به سایر اجزای فلزی جوش داد.
قیمت پلیت مهاربندی چگونه محاسبه میشود؟
جنس، ضخامت، ابعاد، تعداد سوراخها، پیچیدگی شکل، تعداد قطعات و عملیات تکمیلی روی قیمت تأثیر دارند.
