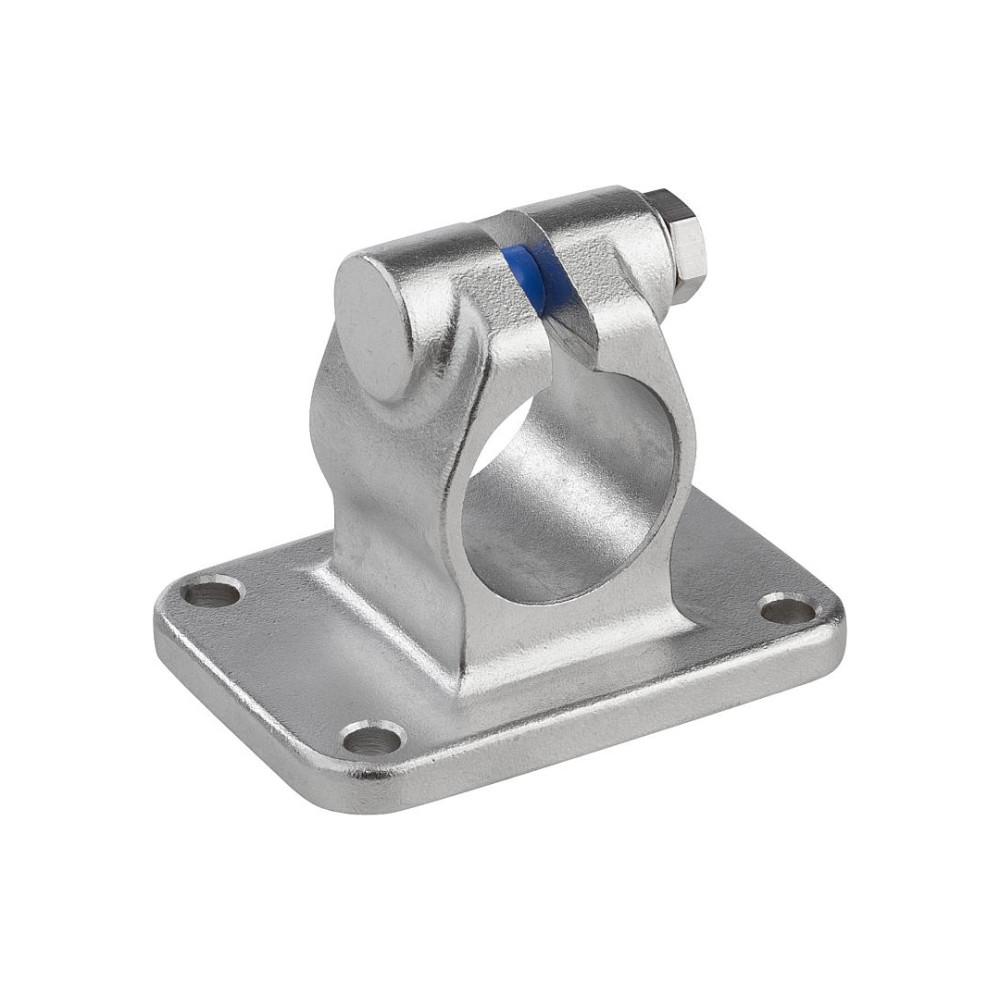

بست پایهدار فلزی برای نگهداری و تثبیت یک قطعه یا مجموعه روی یک سطح مشخص مانند شاسی، فریم، صفحه فلزی یا سازه طراحی میشود.وجود پایه در این نوع بست، امکان اتصال مستقیم آن به سطح زیرین را فراهم میکند و میتوان محل سوراخها، ابعاد پایه، ارتفاع بست و فرم قسمت نگهدارنده را مطابق نیاز پروژه طراحی کرد.این محصول برای ساخت تجهیزات، ماشینآلات، شاسیهای صنعتی و پروژههای نصب و نگهداری قابل استفاده است.
محصولات مرتبط
در بسیاری از تجهیزات صنعتی تنها نگه داشتن یک قطعه کافی نیست و باید آن قطعه در موقعیت مشخصی نسبت به شاسی یا سطح نصب قرار گیرد.
بست پایهدار برای همین نوع کاربرد طراحی میشود. قسمت نگهدارنده بست، قطعه موردنظر را در جای خود ثابت میکند و پایه بست وظیفه اتصال مجموعه به سطح زیرین را بر عهده دارد.
پایه میتواند به شکل تخت، خمشده، زاویهدار یا دارای سوراخهای نصب طراحی شود. همچنین قسمت نگهدارنده میتواند بر اساس نوع قطعهای که قرار است مهار شود، تغییر کند.
برای نمونه، میتوان بست پایهدار را برای نگهداری یک قطعه استوانهای، کابل، لوله، پروفیل یا یکی از اجزای ماشینآلات طراحی کرد.
تفاوت بست پایهدار با بست فلزی ساده
بست فلزی ساده یک محصول عمومی برای نگهداری و تثبیت قطعات است و الزاماً دارای پایه مشخص برای اتصال به سطح نیست.
در مقابل، در بست پایهدار فلزی محل اتصال به شاسی، صفحه یا سازه از ابتدا بخشی از طراحی محصول است.
به همین دلیل در این مدل، مواردی مانند ابعاد پایه، فاصله سوراخها، ارتفاع قطعه از سطح و نحوه اتصال اهمیت بیشتری دارند.
تفاوت بست پایهدار با بست لوله
بست لوله بر اساس کاربرد اصلی خود، یعنی نگهداری لوله، طراحی میشود؛ اما بست پایهدار بر اساس روش نصب و داشتن پایه اتصال تعریف میشود.
بنابراین یک بست پایهدار میتواند برای لوله نیز ساخته شود، اما محدود به لوله نیست و برای قطعات و تجهیزات مختلف قابل طراحی است.
کاربردهای بست پایهدار فلزی
بست پایهدار با توجه به فرم و ابعاد میتواند در موارد زیر استفاده شود:
- نصب قطعات روی شاسی
- نگهداری تجهیزات صنعتی
- تثبیت لوله روی سازه
- نگهداری کابل و سیم
- نصب قطعات روی صفحات فلزی
- ساخت ماشینآلات
- ساخت فریم و شاسی
- تجهیزات کارگاهی
- خطوط تولید
- تابلوهای صنعتی
- تجهیزات برق و اتوماسیون
- نگهداری قطعات مکانیکی
- نصب تجهیزات روی سازه فلزی
- پروژههای تعمیراتی
- ساخت تجهیزات سفارشی
انواع بست پایهدار فلزی
بسته به نوع قطعه و سطح نصب، میتوان این بست را در فرمهای مختلف تولید کرد:
- بست پایهدار تخت
- بست پایهدار L شکل
- بست پایهدار U شکل
- بست پایهدار زاویهدار
- بست پایهدار لوله
- بست پایهدار کابل
- بست پایهدار تجهیزات
- بست پایهدار دو سوراخه
- بست پایهدار چندسوراخه
- بست پایهدار سفارشی
جنس و متریال
فولاد
برای بسیاری از کاربردهای صنعتی، ساخت شاسی و تجهیزات مکانیکی قابل استفاده است و میتوان آن را بر اساس نیاز پروژه در ضخامتهای مختلف تولید کرد.
استیل
برای محیطهایی که مقاومت در برابر خوردگی اهمیت بیشتری دارد، امکان ساخت بست پایهدار از گرید مناسب استیل وجود دارد.
آلومینیوم
در پروژههایی که کاهش وزن اهمیت دارد و خواص مکانیکی آلومینیوم برای کاربرد کافی است، میتوان تولید بست پایهدار آلومینیومی را بررسی کرد.
انتخاب جنس باید بر اساس بار، محل نصب، شرایط محیطی و روش اتصال انجام شود.
روش ساخت بست پایهدار فلزی
برش لیزر
در مدلهای ورقی، شکل پایه و قسمت نگهدارنده میتواند با لیزر فایبر برش داده شود.
سوراخهای نصب نیز میتوانند در همین مرحله ایجاد شوند تا محل اتصال پایه دقیقاً مطابق نقشه باشد.
خمکاری
در مدلهایی که پایه یا قسمت نگهدارنده دارای زاویه است، قطعه پس از برش با دستگاه خم برک فرمدهی میشود.
این روش امکان تولید بستهای L شکل، زاویهدار، U شکل و فرمهای ترکیبی را فراهم میکند.
جوشکاری
اگر بست از چند قسمت جداگانه تشکیل شده باشد، قطعات میتوانند با جوشکاری CO2 یا آرگون به یکدیگر متصل شوند.
برای مثال، پایه و قسمت نگهدارنده میتوانند بهصورت جداگانه ساخته و سپس مونتاژ شوند.
ماشینکاری CNC
در برخی طراحیها ممکن است قسمتهایی از بست نیاز به ماشینکاری داشته باشند؛ برای مثال:
- ایجاد نشیمن دقیق
- سوراخکاری دقیق
- کفتراشی
- ایجاد شیار
- اصلاح ابعاد اتصال
در چنین مواردی میتوان از فرز CNC برای تکمیل قطعه استفاده کرد.
رنگ و پرداخت
پس از ساخت، عملیات تکمیلی میتواند شامل موارد زیر باشد:
- پلیسهگیری
- پرداخت لبهها
- تمیزکاری
- رنگ کورهای الکترواستاتیک
- پرداخت مناسب قطعات استیل
برای بستهای فولادی، رنگ کورهای میتواند بهعنوان پوشش نهایی مورد استفاده قرار گیرد.
مزایای بست پایهدار فلزی
- امکان نصب مستقیم روی شاسی و سازه
- قابلیت طراحی پایه مطابق محل نصب
- امکان تعیین دقیق محل سوراخها
- قابلیت تنظیم ارتفاع و فاصله قطعه از سطح
- مناسب تجهیزات و ماشینآلات صنعتی
- امکان تولید در ابعاد سفارشی
- برش دقیق با لیزر فایبر
- امکان خمکاری با دستگاه برک
- قابلیت جوشکاری مدلهای چندتکه
- امکان ماشینکاری CNC در صورت نیاز
- قابلیت رنگ کورهای برای قطعات مناسب
- امکان تولید نمونه و تیراژ
مشخصات فنی قابل سفارش
| نوع محصول | بست پایهدار فلزی |
| جنس | فولاد، استیل، آلومینیوم و متریال مناسب پروژه |
| ضخامت ورق | سفارشی |
| طول پایه | سفارشی |
| عرض پایه | سفارشی |
| ارتفاع بست | سفارشی |
| فاصله قطعه از سطح | سفارشی |
| تعداد سوراخ پایه | سفارشی |
| قطر سوراخها | سفارشی |
| فاصله سوراخها | مطابق نقشه |
| فرم پایه | تخت، L شکل، زاویهدار و سفارشی |
| فرم نگهدارنده | U شکل، تخت، خمدار و سفارشی |
| خمکاری | قابل انجام |
| جوشکاری | در صورت نیاز |
| ماشینکاری CNC | در صورت نیاز |
| رنگ کورهای | قابل انجام برای قطعات مناسب |
| تلرانس | مطابق نقشه |
| تیراژ | نمونه تا تولید سری |
فایل مناسب برای سفارش
برای بست پایهدار ورقی، فایلهای زیر مناسب هستند:
- DXF برای الگوی برش
- DWG برای نقشه دوبعدی
- STEP / STP برای مدل سهبعدی
- PDF برای ابعاد و جزئیات
در مدلهای خمکاریشده بهتر است زاویه خم، جهت خم، ضخامت ورق، ارتفاع پایه و ابعاد نهایی در نقشه مشخص باشد.
اگر بست قرار است روی شاسی مشخصی نصب شود، ابعاد سوراخهای محل نصب نیز باید در طراحی لحاظ شود.
مراحل سفارش
- ارسال نقشه، فایل یا نمونه
- مشخص کردن قطعهای که باید مهار شود
- تعیین محل نصب بست
- انتخاب جنس و ضخامت
- تعیین ابعاد پایه
- تعیین سوراخها و فاصله آنها
- بررسی ارتفاع و فرم نگهدارنده
- بررسی خمها
- انتخاب روش ساخت
- اعلام قیمت و زمان تولید
- برش لیزر
- خمکاری
- جوشکاری در صورت نیاز
- ماشینکاری CNC در صورت نیاز
- پلیسهگیری و پرداخت
- رنگ یا پوشش در صورت نیاز
- کنترل نهایی و تحویل
سوالات متداول
بست پایهدار فلزی برای چه کاری استفاده میشود؟
برای تثبیت و نصب قطعات یا تجهیزات روی شاسی، فریم، صفحات فلزی و سازهها استفاده میشود.
آیا پایه بست را میتوان سفارشی طراحی کرد؟
بله. طول، عرض، ارتفاع، تعداد سوراخها و فاصله سوراخهای پایه میتوانند مطابق نقشه تعیین شوند.
آیا بست پایهدار برای لوله هم قابل استفاده است؟
بله. در صورت طراحی مناسب، قسمت نگهدارنده میتواند متناسب با قطر لوله ساخته شود.
تفاوت بست پایهدار و بست U شکل چیست؟
بست U شکل بر اساس فرم U تعریف میشود، در حالی که بست پایهدار دارای یک قسمت مشخص برای اتصال به سطح یا شاسی است. یک بست پایهدار میتواند خودش فرم U شکل نیز داشته باشد.
آیا ساخت بست پایهدار با لیزر امکانپذیر است؟
بله. مدلهای ورقی را میتوان با لیزر فایبر برش داد و سپس با دستگاه برک خمکاری کرد.
آیا امکان ساخت بست پایهدار چندتکه وجود دارد؟
بله. در صورت نیاز میتوان پایه و قسمت نگهدارنده را جداگانه تولید و سپس با جوشکاری مونتاژ کرد.
آیا بست پایهدار استیل تولید میشود؟
بله. امکان ساخت آن از گرید مناسب استیل برای شرایط کاری موردنظر وجود دارد.
آیا امکان ماشینکاری CNC روی بست وجود دارد؟
در صورت نیاز طراحی، بخشهایی مانند سوراخکاری دقیق، شیار یا سطوح مشخص میتوانند با فرز CNC تکمیل شوند.
آیا امکان رنگ کورهای وجود دارد؟
برای قطعات فولادی مناسب، امکان رنگ کورهای الکترواستاتیک وجود دارد.
برای سفارش بست پایهدار چه فایلی ارسال کنیم؟
DXF یا DWG به همراه PDF برای مدلهای ورقی مناسب است. برای قطعات سهبعدی و پیچیدهتر، STEP/STP نیز گزینه مناسبی است.
آیا بست پایهدار در تعداد کم ساخته میشود؟
بله. امکان تولید نمونه، تعداد محدود و تیراژ بالاتر وجود دارد
