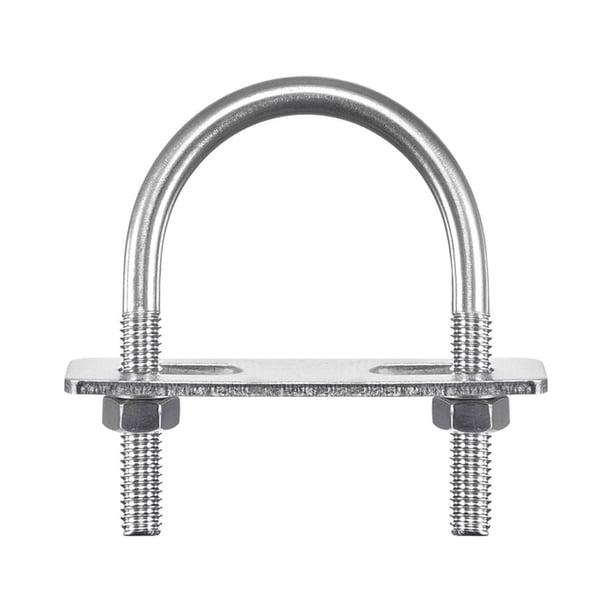

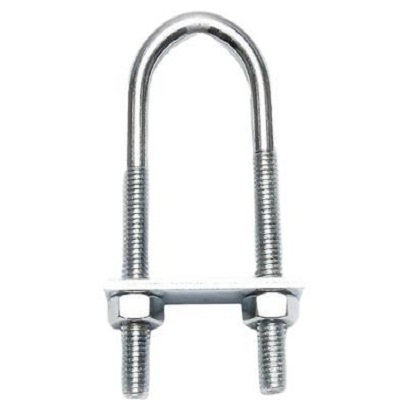

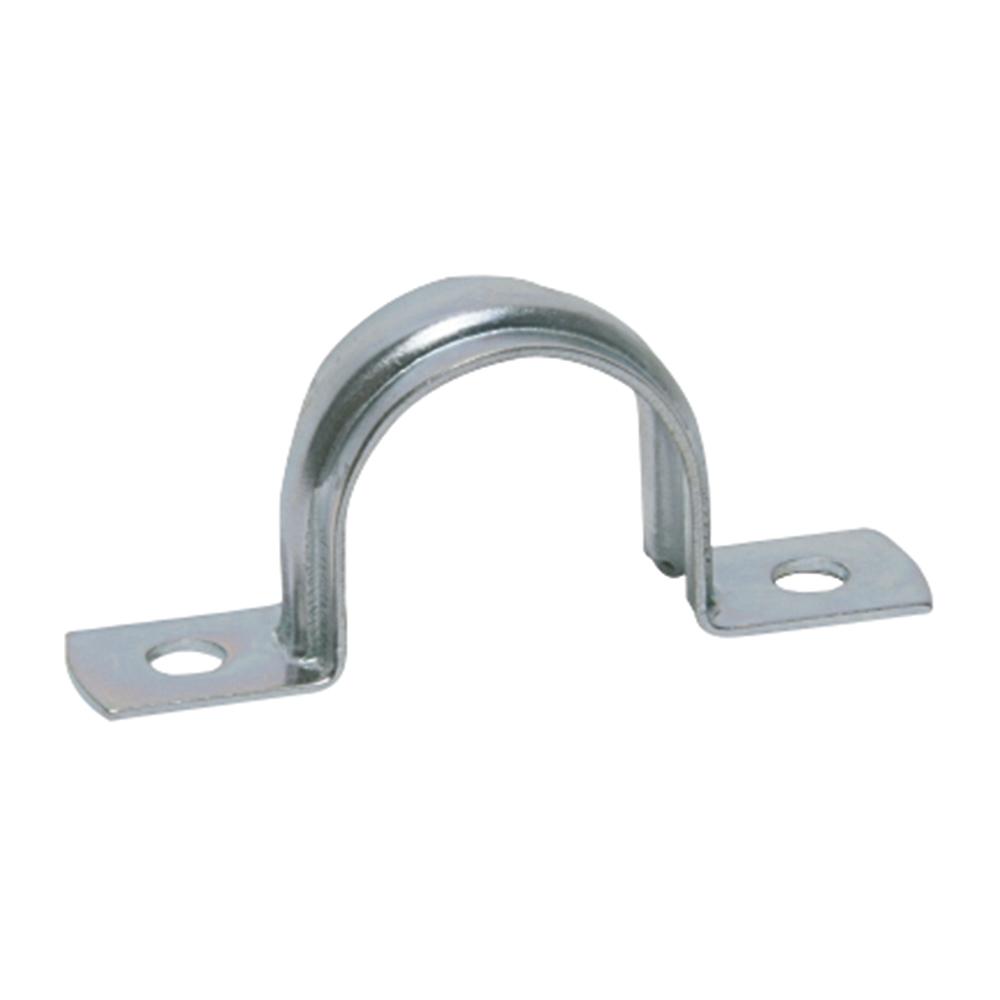

بست U شکل فلزی نوعی بست نگهدارنده است که بدنه آن به شکل حرف U ساخته میشود و برای قرار گرفتن دور یا اطراف قطعات استوانهای و کشیده کاربرد دارد.این فرم باعث میشود قطعه موردنظر در قسمت داخلی بست قرار گرفته و با استفاده از پیچ، مهره، سوراخهای نصب یا اتصال به یک پایه، در موقعیت مشخص مهار شود.بست U شکل میتواند برای لوله، شفت، میلگرد، میله، کابلهای ضخیم و سایر قطعات با مقطع گرد یا مشابه طراحی و تولید شود.
محصولات مرتبط
در بسیاری از مجموعههای صنعتی لازم است یک قطعه استوانهای بدون آسیب یا جابهجایی در محل مشخصی ثابت شود. فرم U شکل یکی از طراحیهای کاربردی برای این نوع نگهداری است.
در این مدل، دو طرف بست بهعنوان پایه یا بازوی اتصال عمل میکنند و بخش منحنی یا U شکل، فضای قرارگیری قطعه را ایجاد میکند.
یکی از مزیتهای مهم این محصول، امکان تعیین دقیق عرض داخلی، ارتفاع، ضخامت ورق، قطر یا ابعاد سوراخهای نصب و فاصله دو پایه بر اساس قطعهای است که باید مهار شود.
به همین دلیل، بست U شکل را میتوان برای پروژههای مختلف با ابعاد متفاوت تولید کرد و الزاماً محدود به یک اندازه استاندارد نیست
تفاوت بست U شکل با بست فلزی ساده
بست فلزی ساده یک عنوان عمومی برای انواع بستهای نگهدارنده است، اما بست U شکل بر اساس هندسه مشخص U شکل تعریف میشود.
بست U شکل معمولاً زمانی انتخاب میشود که لازم است یک قطعه کشیده یا استوانهای از اطراف مهار شود.
همچنین «بست لوله» بر اساس کاربرد برای لوله تعریف میشود، در حالی که بست U شکل بر اساس شکل قطعه نامگذاری شده است. بنابراین یک بست U شکل میتواند برای لوله استفاده شود، اما کاربرد آن میتواند شامل شفت، میله، کابل یا قطعات مشابه نیز باشد.
کاربردهای بست U شکل فلزی
بسته به ابعاد و طراحی، بست U شکل میتواند در موارد زیر استفاده شود:
- مهار لولههای فلزی
- نگهداری شفت و محور
- تثبیت میله و میلگرد
- نگهداری کابلهای ضخیم
- مهار لولههای تأسیساتی
- نصب قطعات استوانهای روی شاسی
- ساخت ماشینآلات صنعتی
- تجهیزات کارگاهی
- فریمها و سازههای فلزی
- خطوط تولید
- تابلوها و تجهیزات صنعتی
- تجهیزات انتقال سیالات
- سیستمهای نگهدارنده لوله
- پروژههای تعمیر و نگهداری
- ساخت تجهیزات سفارشی
طراحی و فرم بست U شکل
بست U شکل را میتوان با توجه به محل استفاده در ابعاد مختلف طراحی کرد.
پارامترهای مهم در طراحی عبارتاند از:
- عرض داخلی U
- ارتفاع داخلی
- فاصله دو پایه
- ضخامت ورق
- طول پایهها
- قطر سوراخهای نصب
- فاصله سوراخها
- تعداد سوراخها
- شعاع قسمت خم
- زاویه و جهت خم
در صورتی که قطعه قرار است در داخل بست قرار بگیرد، بهتر است ابعاد واقعی قطعه، فضای آزاد موردنیاز و روش بستن بست در طراحی در نظر گرفته شود.
جنس و متریال
بست U شکل فلزی را میتوان با توجه به شرایط کاری از متریالهای مختلف تولید کرد.
فولاد
برای بسیاری از کاربردهای عمومی، صنعتی و مکانیکی قابل استفاده است؛ بهخصوص زمانی که استحکام مناسب و هزینه ساخت متعادل موردنظر باشد.
استیل
برای محیطهایی که مقاومت در برابر خوردگی اهمیت بیشتری دارد، میتوان از گرید مناسب استیل استفاده کرد.
آلومینیوم
در پروژههایی که کاهش وزن اهمیت دارد و مقاومت مکانیکی موردنیاز با آلومینیوم تأمین میشود، امکان بررسی این متریال وجود دارد.
انتخاب جنس و ضخامت باید بر اساس بار واردشده، نحوه نصب، محیط کاری و ابعاد بست انجام شود.
روش ساخت بست U شکل فلزی
برش لیزر
در صورت تولید بست از ورق، ابتدا الگوی باز قطعه با لیزر فایبر برش داده میشود.
در این مرحله میتوان سوراخهای نصب و شکل کلی قطعه را با دقت مناسب ایجاد کرد.
خمکاری با برک
پس از برش، قطعه در دستگاه خم برک به فرم U شکل تبدیل میشود.
زاویه خم، شعاع خم و فاصله پایهها باید متناسب با ضخامت ورق و ابعاد نهایی بست تعیین شوند.
جوشکاری
اگر طراحی بست شامل چند قطعه مجزا باشد، قسمتهای مختلف میتوانند پس از برش و فرمدهی با جوشکاری CO2 یا آرگون مونتاژ شوند.
برای یک بست U شکل یکتکه ورقی، معمولاً نیازی به جوشکاری بدنه وجود ندارد و فرم اصلی با برش و خمکاری ایجاد میشود.
رنگ و پرداخت
بسته به متریال و شرایط استفاده، عملیات تکمیلی میتواند شامل موارد زیر باشد:
- پلیسهگیری
- پرداخت لبهها
- تمیزکاری
- رنگ کورهای الکترواستاتیک
- پرداخت مناسب برای قطعات استیل
برای بستهای فولادی میتوان در صورت نیاز رنگ کورهای را بهعنوان پوشش نهایی در نظر گرفت.
مزایای بست U شکل فلزی
- فرم مناسب برای مهار قطعات کشیده و استوانهای
- امکان طراحی متناسب با قطر یا ابعاد قطعه
- قابلیت تولید در ابعاد سفارشی
- امکان ایجاد سوراخهای نصب دقیق
- قابلیت ساخت با برش لیزر
- امکان فرمدهی با دستگاه خم برک
- قابلیت تولید از فولاد، استیل و آلومینیوم مناسب
- مناسب برای ساخت ماشینآلات
- قابل استفاده در تجهیزات و شاسیهای صنعتی
- امکان تولید نمونه و تیراژ
- قابلیت ترکیب با پایه یا قطعات دیگر در طرحهای سفارشی
مشخصات فنی قابل سفارش
| فرم | U شکل |
| جنس | فولاد، استیل، آلومینیوم و متریال مناسب پروژه |
| ضخامت ورق | سفارشی |
| عرض داخلی U | سفارشی |
| ارتفاع داخلی | سفارشی |
| طول پایهها | سفارشی |
| فاصله دو پایه | سفارشی |
| قطر سوراخ نصب | سفارشی |
| تعداد سوراخ | سفارشی |
| شعاع خم | متناسب با طراحی و ضخامت |
| زاویه خم | سفارشی |
| جوشکاری | در صورت نیاز |
| رنگ کورهای | قابل انجام برای قطعات مناسب |
| تلرانس | مطابق نقشه |
| روش تولید | برش لیزر، خمکاری و در صورت نیاز جوشکاری |
| تیراژ | نمونه تا تولید سری |
فایل مناسب برای سفارش
برای ساخت بست U شکل ورقی، فایلهای زیر مناسب هستند:
- DXF برای الگوی برش دوبعدی
- DWG برای نقشه دوبعدی
- STEP / STP برای مدل سهبعدی
- PDF برای نمایش ابعاد و جزئیات
در بستهای U شکل، علاوه بر فایل برش، مشخص بودن ضخامت ورق، ابعاد داخلی U، محل سوراخها، فاصله پایهها و اطلاعات خمکاری اهمیت زیادی دارد.
مراحل سفارش
- ارسال نقشه یا فایل طراحی
- بررسی ابعاد قطعهای که باید توسط بست مهار شود
- تعیین جنس و ضخامت ورق
- بررسی ابعاد داخلی U
- بررسی سوراخها و محل نصب
- بررسی خمها و شعاع خم
- انتخاب روش ساخت
- اعلام قیمت و زمان تولید
- برش لیزر
- خمکاری با برک
- جوشکاری در صورت نیاز
- پلیسهگیری و پرداخت
- رنگ یا پوشش در صورت نیاز
- کنترل ابعادی
- تحویل قطعه
سوالات متداول
بست U شکل فلزی برای چه قطعاتی استفاده میشود؟
برای مهار قطعات کشیده یا استوانهای مانند لوله، شفت، میله، میلگرد و برخی کابلها قابل استفاده است.
آیا بست U شکل فقط برای لوله ساخته میشود؟
خیر. شکل U مربوط به هندسه بست است و میتواند برای لوله، شفت، میله، کابل یا قطعات مشابه مورد استفاده قرار گیرد.
تفاوت بست U شکل با بست لوله چیست؟
بست U شکل بر اساس شکل هندسی U تعریف میشود، اما بست لوله مشخصاً برای نگهداری لوله طراحی میشود. بنابراین یک بست U شکل میتواند نوعی بست لوله نیز باشد، ولی کاربرد آن الزاماً محدود به لوله نیست.
آیا بست U شکل سفارشی ساخته میشود؟
بله. عرض داخلی، ارتفاع، طول پایهها، ضخامت، سوراخها و سایر ابعاد میتوانند مطابق نقشه تولید شوند.
آیا ساخت بست U شکل با لیزر امکانپذیر است؟
بله. برای مدلهای ورقی، الگوی بست با لیزر فایبر برش داده شده و سپس با دستگاه برک خمکاری میشود.
آیا امکان ساخت بست U شکل استیل وجود دارد؟
بله. در صورت مناسب بودن گرید استیل برای شرایط کاری، امکان تولید بست U شکل استیل وجود دارد.
آیا بست U شکل آلومینیومی هم قابل تولید است؟
بله، در صورت مناسب بودن آلومینیوم برای بار و شرایط کاری پروژه، امکان تولید آن وجود دارد.
آیا میتوان روی بست U شکل سوراخ ایجاد کرد؟
بله. سوراخهای نصب میتوانند هنگام برش لیزر در محل و قطر موردنظر ایجاد شوند.
آیا بست U شکل را میتوان رنگ کورهای کرد؟
برای بستهای فولادی مناسب، امکان اجرای رنگ کورهای الکترواستاتیک وجود دارد.
برای سفارش بست U شکل چه فایلی ارسال کنیم؟
DXF یا DWG به همراه PDF برای مدلهای ورقی مناسب است. در قطعات سهبعدی یا طراحیهای پیچیدهتر، STEP/STP نیز میتواند ارسال شود.
آیا بست U شکل در تعداد کم تولید میشود؟
بله. امکان ساخت نمونه، تعداد محدود و تولید سری وجود دارد.
