بست لوله فلزی برای نگهداری و تثبیت لوله در موقعیت مشخص استفاده میشود و میتواند در سیستمهای صنعتی، تأسیساتی، مکانیکی و تجهیزات مختلف به کار رود.ابعاد بست بر اساس قطر خارجی لوله، محل نصب، روش اتصال و شرایط کاری تعیین میشود. امکان تولید بستهای ورقی با برش لیزر و خمکاری و همچنین ساخت مدلهای ترکیبی با پایه یا قطعات اتصال وجود دارد
محصولات مرتبط
لولهها در بسیاری از تجهیزات و سیستمهای صنعتی باید در مسیر مشخصی قرار گرفته و در برابر حرکت، لرزش یا جابهجایی ناخواسته مهار شوند. بست لوله فلزی یکی از قطعاتی است که برای همین هدف طراحی میشود.
طراحی بست باید بهگونهای باشد که لوله را در موقعیت مناسب نگه دارد، در عین حال بسته به کاربرد، امکان نصب، باز کردن یا سرویس آن نیز وجود داشته باشد
یکی از مهمترین پارامترهای طراحی، قطر خارجی لوله است. با مشخص بودن قطر لوله میتوان ابعاد داخلی بست و نحوه قرارگیری آن را تعیین کرد.
در پروژههایی که ابعاد استاندارد بازار پاسخگوی نیاز نیست، بست لوله میتواند مطابق نقشه، نمونه یا ابعاد موردنظر پروژه ساخته شود.
تفاوت بست لوله با بست U شکل
این دو محصول ممکن است از نظر ظاهری به یکدیگر نزدیک باشند، اما معیار نامگذاری و کاربردشان متفاوت است.
بست U شکل فلزی بیشتر بر اساس فرم هندسی U شناخته میشود و میتواند برای لوله، شفت، میله، کابل و قطعات مشابه استفاده شود.
اما بست لوله فلزی مشخصاً برای نگهداری لوله طراحی میشود و پارامترهایی مانند قطر لوله، محل نصب، نوع پایه و فاصله از سطح در طراحی آن اهمیت بیشتری دارد.
بنابراین اگر هدف اصلی پروژه نگهداری لوله باشد، طراحی بست بر اساس مشخصات همان لوله انجام میشود.
کاربردهای بست لوله فلزی
بست لوله میتواند در کاربردهای مختلف مورد استفاده قرار گیرد، از جمله:
- نگهداری لولههای صنعتی
- تثبیت لولههای تأسیساتی
- مهار لوله روی شاسی
- نصب لوله روی سازه فلزی
- نگهداری مسیرهای لولهکشی
- تجهیزات انتقال سیالات
- ماشینآلات صنعتی
- خطوط تولید
- تجهیزات کارگاهی
- سیستمهای مکانیکی
- فریم و شاسی تجهیزات
- تابلو و تجهیزات صنعتی
- پروژههای تعمیر و نگهداری
- ساخت تجهیزات سفارشی
انواع بست لوله فلزی
بسته به نحوه نصب و طراحی، میتوان بست لوله را در فرمهای مختلف تولید کرد:
- بست حلقهای لوله
- بست نیمحلقهای

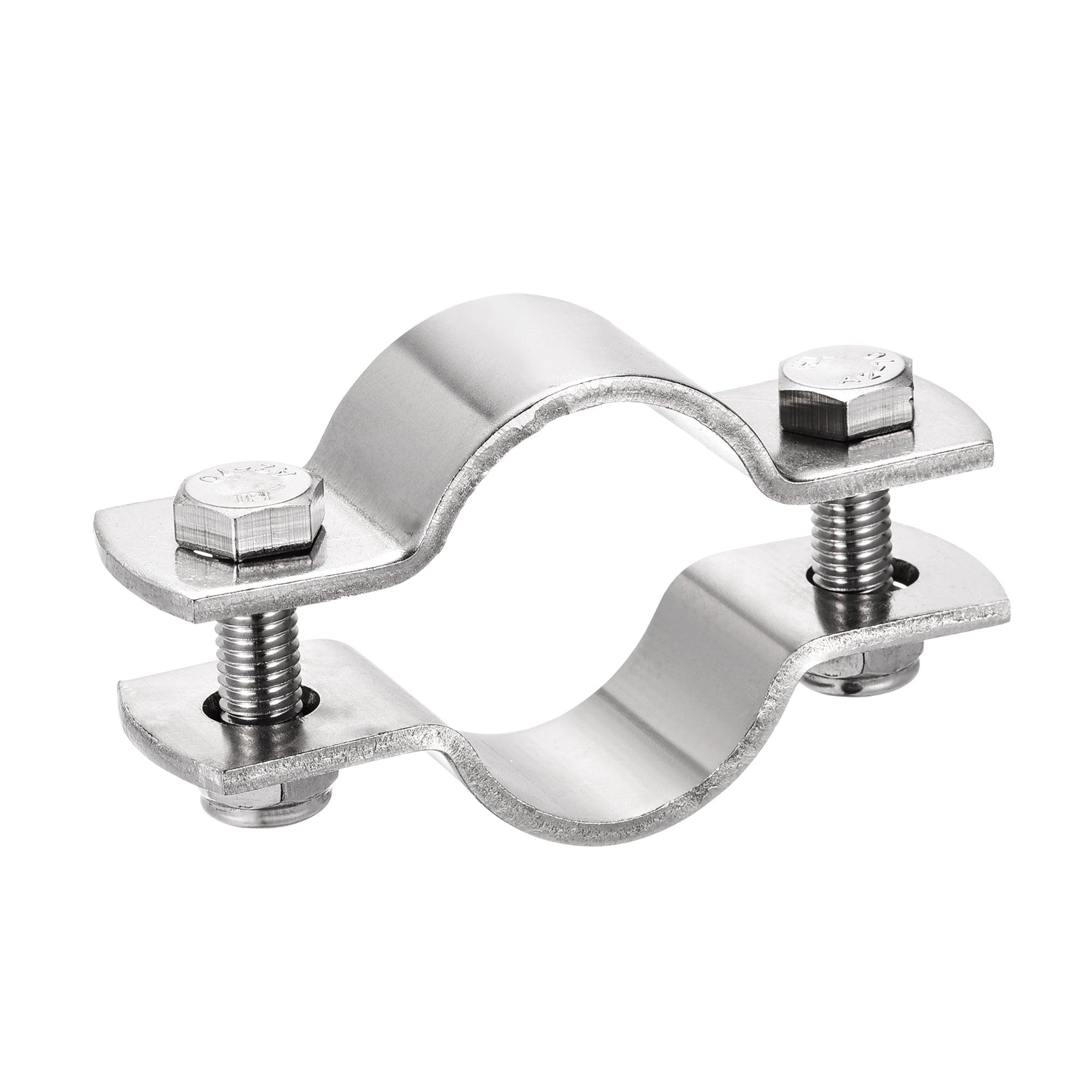

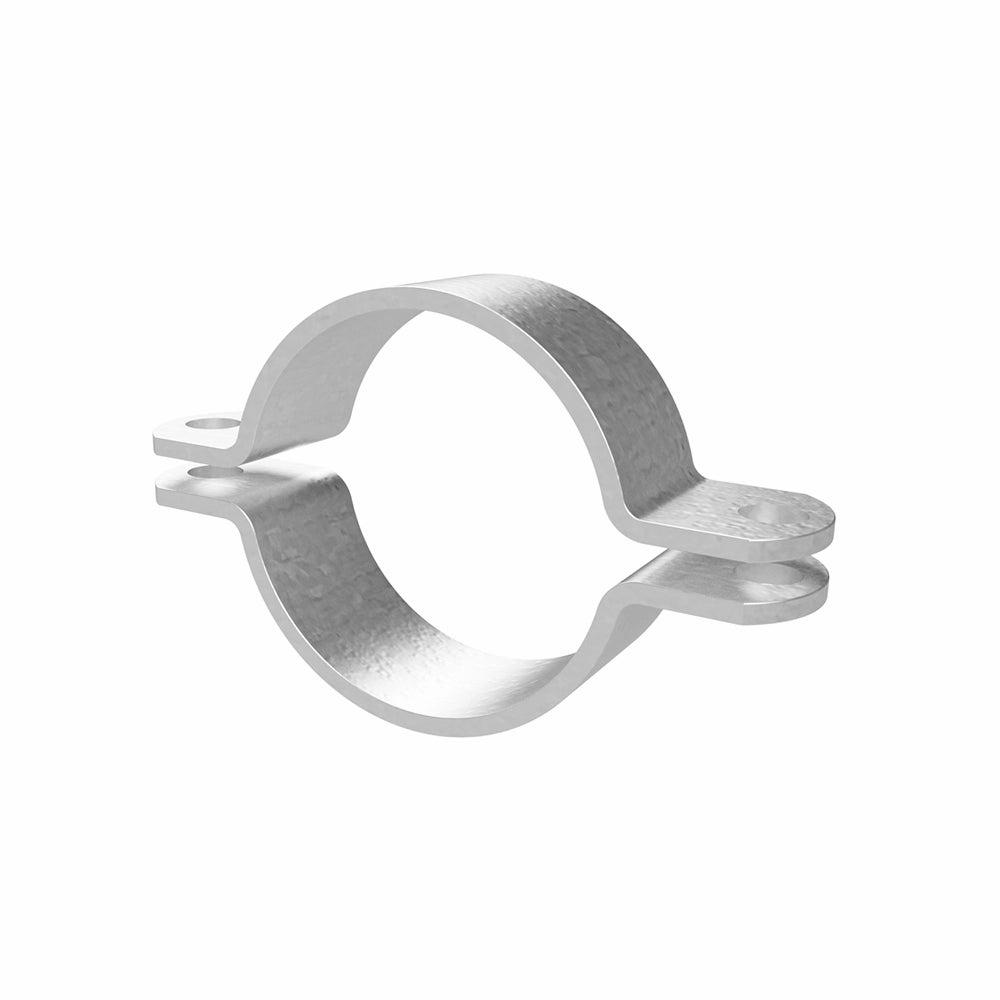

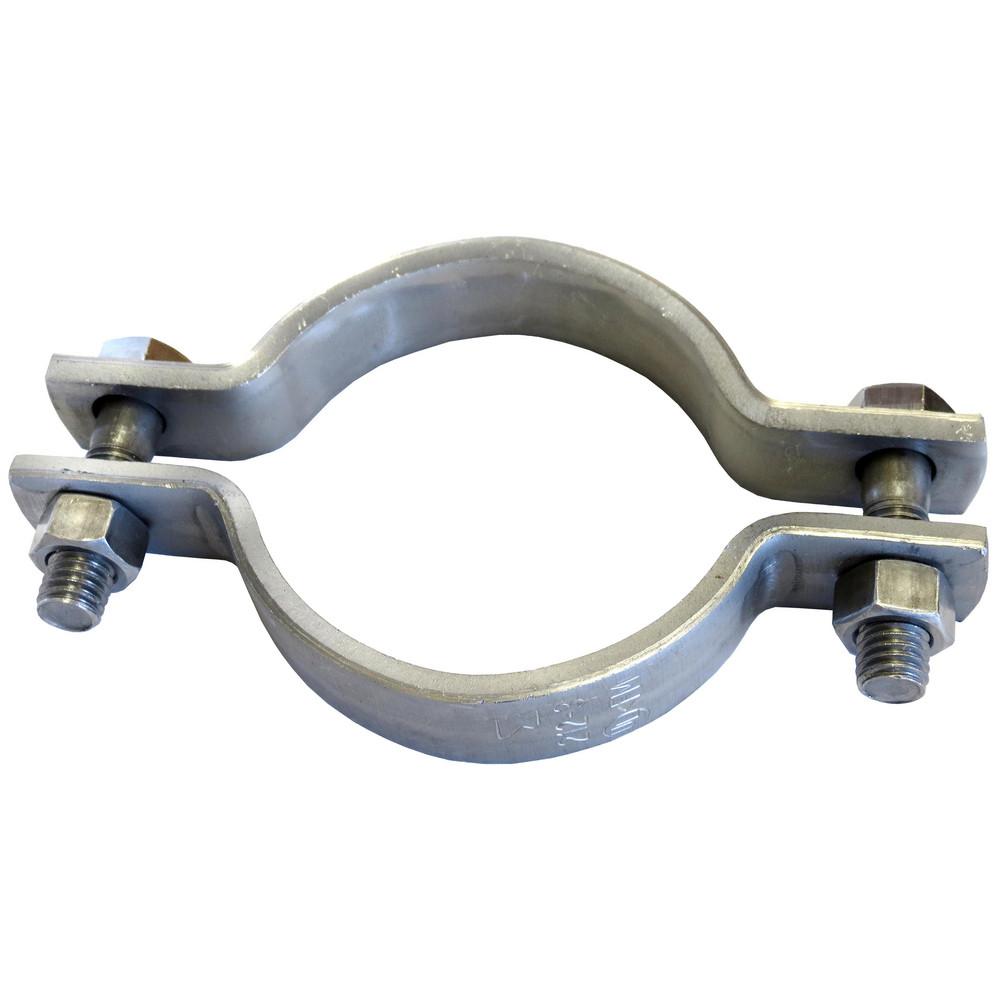

- بست دو تکه

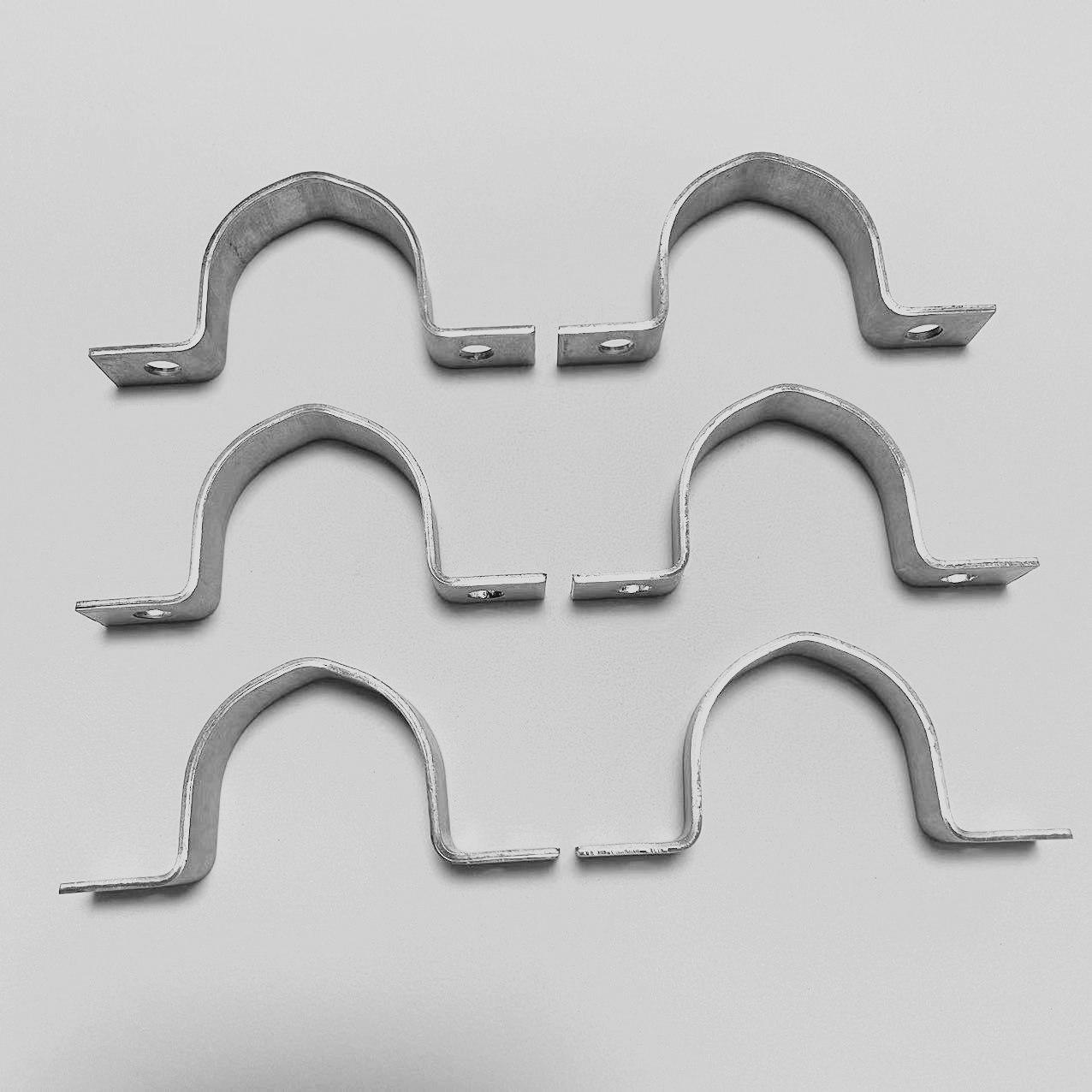

- بست U شکل لوله

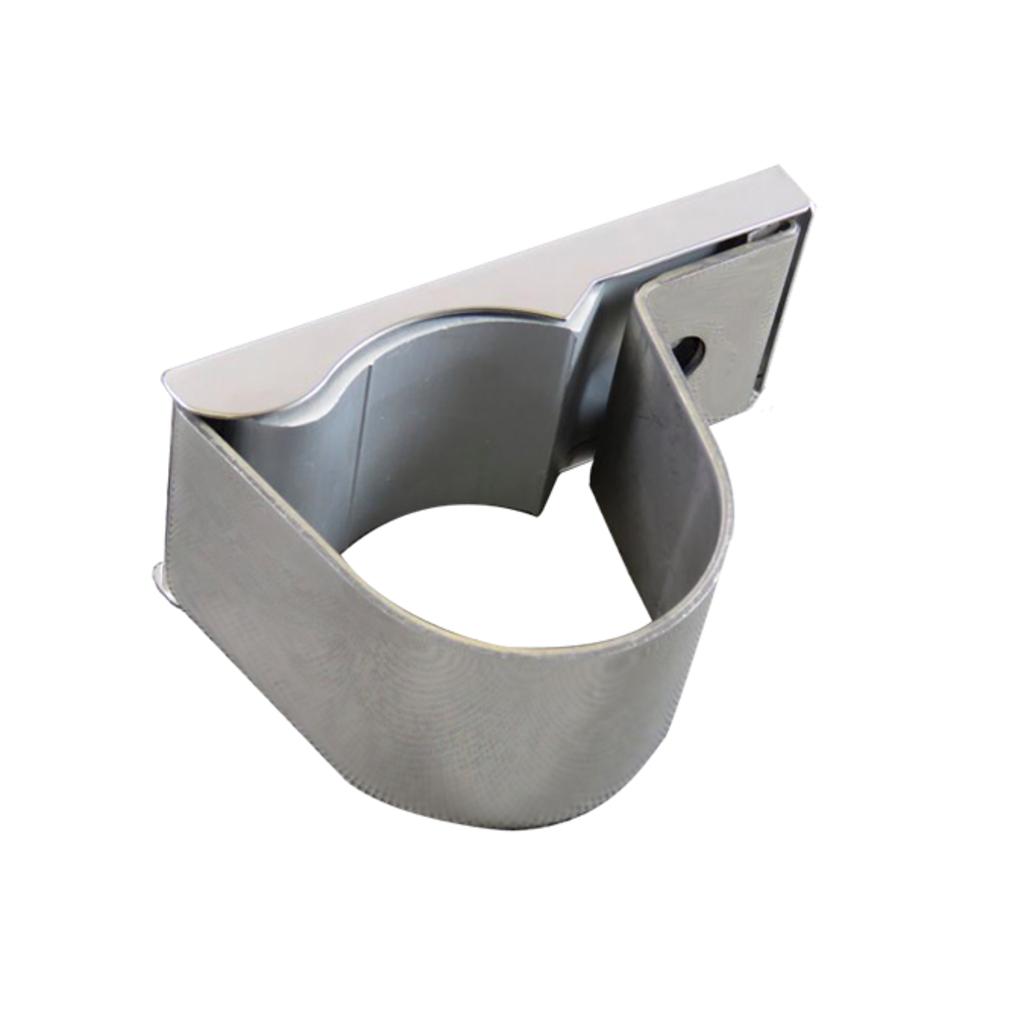

- بست لوله پایهدار
- بست لوله دیواری
- بست لوله شاسی
- بست لوله چندسوراخه
- بست لوله سفارشی
انتخاب فرم بست به قطر لوله، محل قرارگیری و روش اتصال بست بستگی دارد.
جنس و متریال
فولاد
برای بسیاری از کاربردهای صنعتی و مکانیکی میتوان از فولاد استفاده کرد، بهخصوص زمانی که استحکام مناسب موردنیاز باشد.
استیل
در محیطهایی که مقاومت در برابر خوردگی اهمیت بیشتری دارد، استفاده از گرید مناسب استیل قابل بررسی است.
آلومینیوم
برای پروژههایی که وزن پایین قطعه اهمیت دارد و مقاومت موردنیاز با آلومینیوم تأمین میشود، امکان تولید بست از آلومینیوم وجود دارد.
جنس بست باید بر اساس شرایط محیطی، بار، قطر لوله و نحوه نصب انتخاب شود.
روش ساخت بست لوله فلزی
برش لیزر
در مدلهای ورقی، شکل باز بست و سوراخهای نصب با لیزر فایبر برش داده میشوند.
برش لیزر امکان ایجاد فرمهای دقیق، سوراخهای نصب و الگوی موردنیاز برای خمکاری را فراهم میکند.
خمکاری
اگر طراحی بست دارای قوس یا پایههای خمشده باشد، قطعه پس از برش با دستگاه خم برک فرمدهی میشود.
محل و زاویه خم باید با توجه به نقشه و ضخامت ورق تعیین شود.
جوشکاری و مونتاژ
در مدلهای چندتکه، پایه یا قطعات اتصال میتوانند پس از برش و خمکاری با جوشکاری CO2 یا آرگون مونتاژ شوند.
این روش برای بستهایی که دارای پایه، نگهدارنده یا اجزای جداگانه هستند، قابل استفاده است.
رنگ و پرداخت
پس از ساخت، بسته به جنس و کاربرد، عملیات تکمیلی میتواند شامل موارد زیر باشد:
- پلیسهگیری
- پرداخت لبهها
- تمیزکاری
- رنگ کورهای الکترواستاتیک
- پرداخت مناسب قطعات استیل
برای بستهای فولادی، رنگ کورهای میتواند بهعنوان پوشش نهایی مورد استفاده قرار گیرد.
مزایای بست لوله فلزی
- طراحی متناسب با قطر لوله
- امکان تولید در ابعاد سفارشی
- قابلیت تعیین دقیق محل نصب
- امکان ایجاد پایه و سوراخهای اتصال
- مناسب برای لولههای صنعتی و تأسیساتی
- قابلیت تولید با برش لیزر
- امکان خمکاری با دستگاه برک
- امکان تولید مدلهای چندتکه
- قابلیت جوشکاری قطعات جانبی در صورت نیاز
- امکان رنگ کورهای برای قطعات مناسب
- مناسب برای ساخت ماشینآلات و تجهیزات صنعتی
- امکان تولید نمونه تا تیراژ
مشخصات فنی قابل سفارش
| نوع محصول | بست لوله فلزی |
| جنس | فولاد، استیل، آلومینیوم و متریال مناسب پروژه |
| قطر خارجی لوله | سفارشی |
| ضخامت ورق | سفارشی |
| عرض بست | سفارشی |
| ارتفاع بست | سفارشی |
| تعداد قطعات | یکتکه یا چندتکه |
| قطر سوراخ نصب | سفارشی |
| فاصله سوراخها | سفارشی |
| نوع پایه | بدون پایه، پایهدار یا سفارشی |
| فرم | حلقهای، نیمحلقهای، U شکل، پایهدار و سفارشی |
| زاویه خم | سفارشی |
| جوشکاری | در صورت نیاز |
| رنگ کورهای | قابل انجام برای قطعات مناسب |
| تلرانس | مطابق نقشه |
| روش ساخت | لیزر فایبر، خمکاری و در صورت نیاز جوشکاری |
| تیراژ | نمونه تا تولید سری |
فایل مناسب برای سفارش
برای بستهای لوله ورقی، ارسال موارد زیر مناسب است:
- DXF برای الگوی برش
- DWG برای نقشه دوبعدی
- STEP / STP برای مدل سهبعدی
- PDF برای ابعاد و جزئیات
در کنار فایل، بهتر است قطر خارجی لوله، ضخامت بست، محل نصب و ابعاد پایه یا سوراخها نیز مشخص باشد.
اگر بست قرار است روی یک شاسی یا سازه مشخص نصب شود، ارسال ابعاد محل نصب نیز به طراحی دقیقتر کمک میکند.
مراحل سفارش
- ارسال نقشه، فایل یا نمونه
- اعلام قطر خارجی لوله
- مشخص کردن محل و روش نصب
- تعیین جنس و ضخامت
- بررسی فرم بست
- تعیین سوراخها و پایهها
- بررسی خمها
- اعلام قیمت و زمان ساخت
- برش لیزر
- خمکاری
- جوشکاری و مونتاژ در صورت نیاز
- پلیسهگیری و پرداخت
- رنگ یا پوشش در صورت نیاز
- کنترل ابعادی
- تحویل
سوالات متداول
بست لوله فلزی چه کاربردی دارد؟
برای نگهداری و تثبیت لوله در موقعیت مشخص روی شاسی، سازه، دیوار یا سایر قسمتهای تجهیزات استفاده میشود.
آیا بست لوله بر اساس قطر لوله ساخته میشود؟
بله. قطر خارجی لوله یکی از اطلاعات اصلی برای تعیین ابعاد داخلی بست است.
آیا بست لوله سفارشی تولید میشود؟
بله. قطر، عرض، ضخامت، سوراخها، پایه، ارتفاع و سایر ابعاد میتوانند مطابق نقشه یا نیاز پروژه تعیین شوند.
تفاوت بست لوله و بست U شکل چیست؟
بست لوله مشخصاً برای نگهداری لوله طراحی میشود، در حالی که بست U شکل بر اساس فرم هندسی خود تعریف میشود و میتواند برای قطعات دیگری مانند شفت و میله نیز استفاده شود.
آیا بست لوله با لیزر ساخته میشود؟
بله. مدلهای ورقی را میتوان با لیزر فایبر برش داد و سپس در صورت نیاز با دستگاه برک خمکاری کرد.
آیا برای بست لوله پایه هم میتوان ساخت؟
بله. امکان طراحی پایه برای نصب بست روی شاسی، صفحات یا سازه وجود دارد.
آیا بست لوله استیل قابل تولید است؟
بله. در صورت انتخاب گرید مناسب استیل برای شرایط کاری، امکان ساخت بست لوله استیل وجود دارد.
آیا بست لوله آلومینیومی تولید میشود؟
بله، در صورت مناسب بودن آلومینیوم برای شرایط بارگذاری و محیط کاری، امکان تولید آن وجود دارد.
آیا امکان رنگ کورهای بست لوله وجود دارد؟
برای بستهای فولادی مناسب، امکان رنگ کورهای الکترواستاتیک وجود دارد.
برای سفارش بست لوله چه اطلاعاتی لازم است؟
قطر خارجی لوله، جنس، ضخامت موردنظر، محل نصب، نوع اتصال و در صورت وجود نقشه یا فایل طراحی از مهمترین اطلاعات هستند.
آیا امکان تولید تعداد کم وجود دارد؟
بله. امکان ساخت نمونه و تعداد محدود و همچنین تولید سری بر اساس نیاز پروژه وجود دارد
