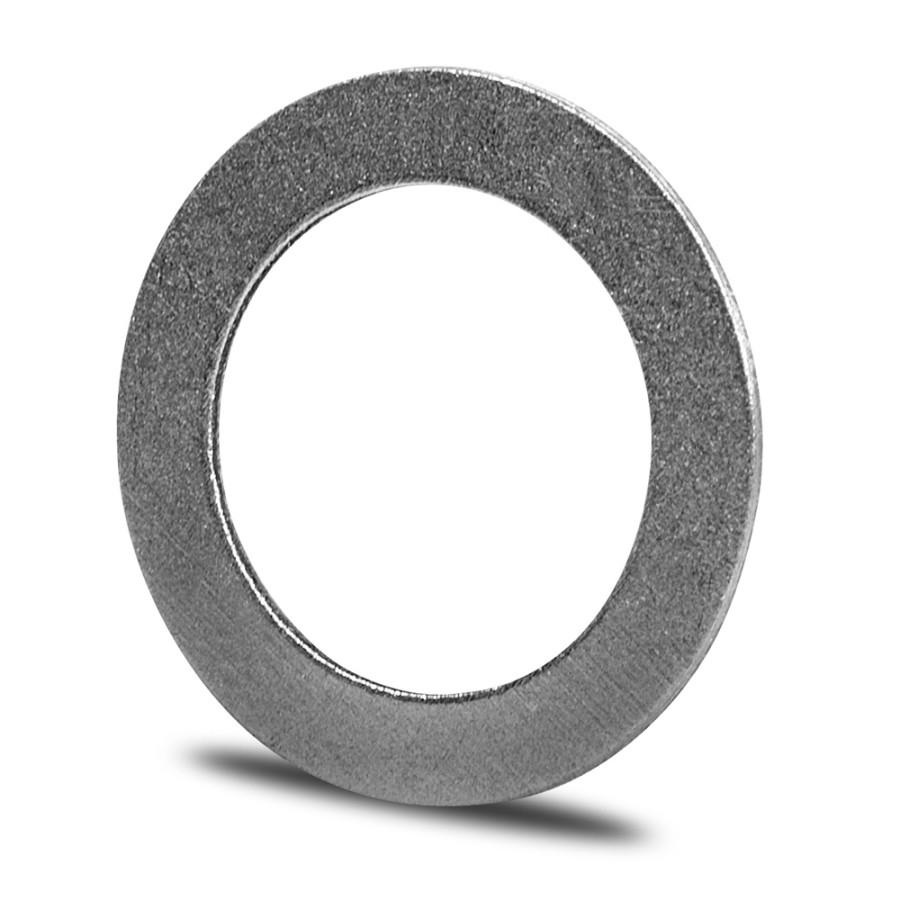

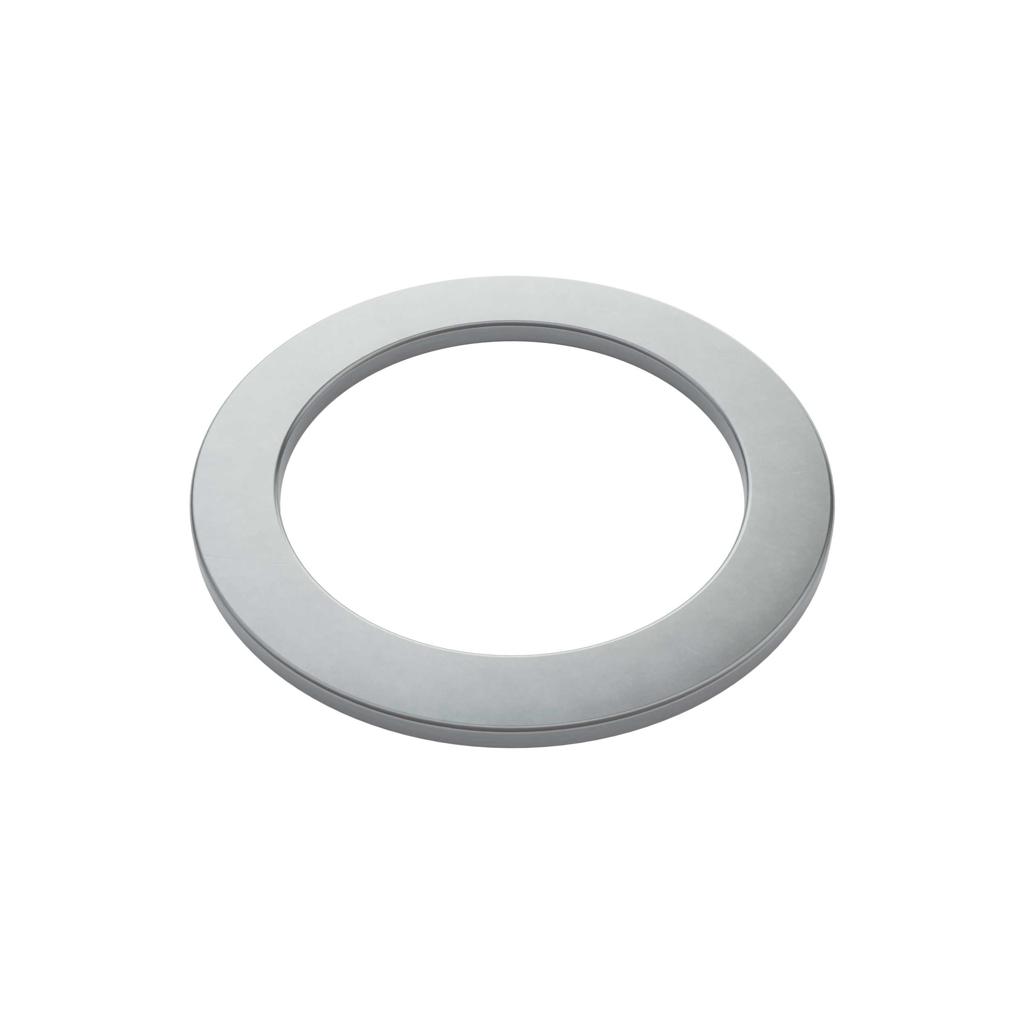

شیم تنظیمی فلزی برای زمانی استفاده میشود که لازم است فاصله، ارتفاع، لقی یا موقعیت یک قطعه نسبت به قطعه دیگر با دقت بیشتری تنظیم شود.این شیمها میتوانند بهصورت تکی یا در مجموعهای از ضخامتهای مختلف تولید شوند تا هنگام مونتاژ، مقدار تنظیم موردنیاز با انتخاب یا ترکیب شیم مناسب به دست آید.امکان ساخت شیم تنظیمی از فولاد و استیل، در ابعاد و ضخامتهای سفارشی و طبق نقشه وجود دارد
محصولات مرتبط
در مونتاژ بسیاری از ماشینآلات، صرفاً ساخت قطعات با ابعاد اسمی کافی نیست و ممکن است هنگام نصب نیاز به تنظیم دقیق فاصله یا موقعیت قطعات وجود داشته باشد.
شیم تنظیمی برای همین شرایط کاربرد دارد.
با قرار دادن شیم بین دو سطح یا در محل مشخصشده در مجموعه، میتوان مقدار فاصله یا ارتفاع را کنترل کرد. در برخی کاربردها نیز چند شیم با ضخامتهای متفاوت در کنار یکدیگر استفاده میشوند تا تنظیم موردنظر حاصل شود.
این روش در تعمیرات، مونتاژ ماشینآلات، فیکسچرها، تجهیزات مکانیکی، پایه تجهیزات و بسیاری از مجموعههای صنعتی کاربرد دارد.
کاربردهای شیم تنظیمی
تنظیم ماشینآلات
- تنظیم موقعیت قطعات
- تنظیم ارتفاع پایهها
- اصلاح اختلاف ارتفاع
- تنظیم لقی
- تنظیم فاصله بین قطعات
- اصلاح موقعیت هنگام مونتاژ
تجهیزات مکانیکی
- موتور
- گیربکس
- پمپ
- یاتاقان
- فیکسچر
- تجهیزات انتقال قدرت
- مکانیزمهای مونتاژی
خطوط تولید
شیمهای تنظیمی میتوانند برای تنظیم موقعیت قطعات مختلف در دستگاهها و تجهیزات خطوط تولید نیز استفاده شوند.
شیم تنظیمی تکی یا مجموعهای
بسته به کاربرد، شیم میتواند به دو روش استفاده شود.
شیم تکی
برای مواقعی که مقدار تنظیم از قبل مشخص است و یک ضخامت مشخص موردنیاز است.
مجموعه شیم
برای تعمیرات و مونتاژهایی که مقدار نهایی تنظیم در زمان نصب مشخص میشود، میتوان مجموعهای از شیمها با ضخامتهای مختلف تولید کرد.
برای مثال یک مجموعه میتواند شامل چند ضخامت متفاوت باشد تا اپراتور هنگام مونتاژ بتواند مقدار موردنیاز را انتخاب کند.
ضخامت شیم تنظیمی
ضخامت یکی از مهمترین مشخصات شیم تنظیمی است.
بسته به طراحی، میتوان شیم را در ضخامتهای مختلف تولید کرد.
در صورت نیاز به تنظیم مرحلهای، میتوان چند ضخامت مختلف را در یک مجموعه در نظر گرفت.
انتخاب ضخامت نهایی باید بر اساس فاصله واقعی و الزامات مونتاژ قطعه انجام شود.
ساخت شیم تنظیمی سفارشی
شیم تنظیمی میتواند کاملاً مطابق قطعهای که قرار است تنظیم شود طراحی شود.
پارامترهای قابل سفارش:
- ضخامت
- طول
- عرض
- قطر داخلی
- قطر خارجی
- شکل خارجی
- سوراخ
- شیار
- زبانه
- محل برش
- تعداد
این ویژگی باعث میشود شیم تنظیمی برای قطعات خاص ماشینآلات نیز قابل استفاده باشد.
شکلهای قابل تولید
شیم تنظیمی فقط به شکل حلقهای محدود نیست.
امکان ساخت فرمهای مختلف مانند:
- شیم حلقهای
- شیم دیسکی
- شیم مستطیلی
- شیم مربعی
- شیم نیمدایره
- شیم U شکل
- شیم شیاردار
- شیم دارای زبانه
- شیم با سوراخ مرکزی
- شیم کاملاً سفارشی
وجود دارد.
جنس شیم تنظیمی
فولاد
برای بسیاری از کاربردهای عمومی و صنعتی گزینه مناسبی است.
استیل
برای محیطهایی که مقاومت بهتر در برابر خوردگی اهمیت دارد.
سایر متریالها
در پروژههای خاص، جنس موردنظر را اعلام کنید تا امکان تولید و روش ساخت بررسی شود.
ساخت با لیزر فایبر
شیمهای تخت و نازک را میتوان بر اساس هندسه طراحیشده با لیزر فایبر برش داد.
لیزر برای ایجاد:
- شکل خارجی
- سوراخ
- شیار
- برش داخلی
- فرمهای خاص
کاربرد دارد.
برای تولید تعداد بالاتر از قطعات مشابه نیز میتوان فایل برش را برای تولید سری آماده کرد.
ماشینکاری برای شیم تنظیمی دقیق
در صورتی که قطعه به دقت یا تلرانس خاصی نیاز داشته باشد، ممکن است پس از برش به عملیات ماشینکاری نیاز پیدا کند.
بسته به طراحی میتوان عملیاتهایی مانند:
- اصلاح ابعاد
- اصلاح سوراخ
- ماشینکاری سطح
- ایجاد شیار
- ایجاد پله
را در نظر گرفت.
نوع فرآیند بر اساس نقشه و تلرانس موردنیاز مشخص میشود.
کاربرد شیم تنظیمی در تعمیرات
یکی از کاربردهای مهم این قطعه، تعمیر و تنظیم ماشینآلات است.
در برخی تجهیزات، پس از مدتی استفاده یا تعویض یک قطعه ممکن است فاصله یا موقعیت نسبی قطعات تغییر کند. شیم تنظیمی میتواند بهعنوان یکی از روشهای مکانیکی برای اصلاح این فاصله مورد استفاده قرار گیرد.
البته روش و ضخامت شیم باید با توجه به طراحی و شرایط واقعی مجموعه انتخاب شود.
مزایای شیم تنظیمی فلزی
- امکان تنظیم دقیق فاصله
- مناسب برای تنظیم ارتفاع
- مناسب برای اصلاح لقی
- امکان تولید در ضخامتهای مختلف
- قابلیت تولید بهصورت تکی یا مجموعهای
- امکان ساخت طبق نقشه
- مناسب برای تعمیرات و مونتاژ
- قابلیت تولید از فولاد و استیل
- امکان ایجاد سوراخ و شیار سفارشی
- مناسب برای ماشینآلات و تجهیزات صنعتی
مشخصات فنی قابل سفارش
| نوع | شیم تنظیمی فلزی |
| جنس | فولاد، استیل و متریال قابل بررسی |
| ضخامت | سفارشی |
| طول | سفارشی |
| عرض | سفارشی |
| قطر داخلی | سفارشی |
| قطر خارجی | سفارشی |
| شکل | سفارشی |
| سوراخ | قابل سفارش |
| شیار | قابل سفارش |
| زبانه | در صورت نیاز |
| ماشینکاری | در صورت نیاز |
| تیراژ | تکی، مجموعهای یا تولید سری |
فایل مناسب برای سفارش
قطعات دوبعدی
- DXF
- DWG
- PDF دارای اندازهگذاری
قطعات دارای جزئیات سهبعدی
- STEP / STP
- IGES / IGS
- PDF نقشه فنی
در صورت وجود تلرانسهای مهم، بهتر است در نقشه مشخص شوند.
مراحل سفارش
۱. اعلام کاربرد
نوع تنظیم موردنیاز، فاصله یا ابعاد موردنظر را اعلام کنید.
۲. ارسال نقشه
در صورت وجود، فایل طراحی یا نقشه ارسال شود.
۳. بررسی فرآیند ساخت
جنس، ضخامت، شکل و روش تولید بررسی میشود.
۴. اعلام قیمت
قیمت بر اساس مشخصات و تعداد محاسبه میشود.
۵. تولید
قطعات طبق مشخصات تأییدشده تولید میشوند.
سوالات متداول
شیم تنظیمی برای چه کاری استفاده میشود؟
برای تنظیم فاصله، ارتفاع، لقی و موقعیت نسبی قطعات در زمان مونتاژ یا تعمیرات استفاده میشود.
آیا میتوان چند شیم را روی هم قرار داد؟
در بسیاری از کاربردهای مکانیکی، استفاده از چند شیم برای رسیدن به ضخامت یا تنظیم موردنظر امکانپذیر است؛ نحوه استفاده باید با طراحی مجموعه سازگار باشد.
آیا شیم تنظیمی با ضخامتهای مختلف تولید میشود؟
بله. میتوان ضخامتهای مختلف را بهصورت تکی یا مجموعهای تولید کرد.
آیا امکان ساخت شیم تنظیمی طبق نمونه وجود دارد؟
بله، در صورت ارائه نمونه و ابعاد قابل اندازهگیری، امکان بررسی ساخت آن وجود دارد.
آیا شیم تنظیمی برای ماشینآلات صنعتی مناسب است؟
بله. یکی از کاربردهای اصلی آن تنظیم و مونتاژ قطعات ماشینآلات و تجهیزات صنعتی است.
آیا شیم تنظیمی میتواند سوراخ و شیار داشته باشد؟
بله. محل و ابعاد سوراخ یا شیار میتواند طبق نقشه تعیین شود.
شیم تنظیمی فولادی بهتر است یا استیل؟
انتخاب جنس به شرایط محیطی، کاربرد، استحکام موردنیاز و الزامات پروژه بستگی دارد؛ استیل زمانی مزیت بیشتری دارد که مقاومت در برابر خوردگی اهمیت داشته باشد.
