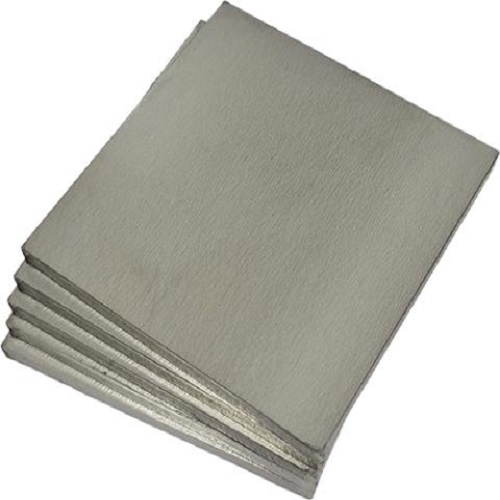

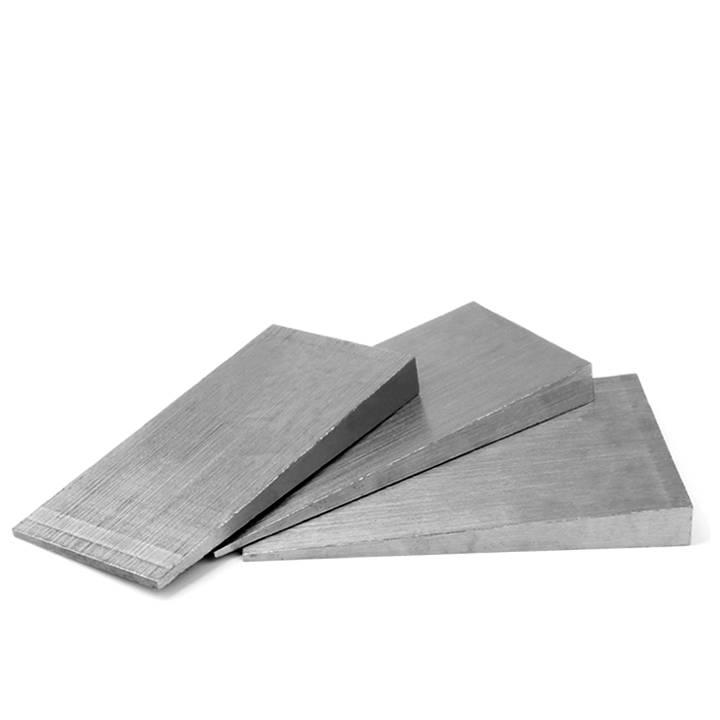

شیم ضخامت‌دار

همه اختلاف‌های ابعادی را نمی‌توان با یک شیم بسیار نازک جبران کرد. در برخی ماشین‌آلات و مجموعه‌های صنعتی، فاصله موردنظر بیشتر است یا قطعه باید به‌عنوان یک عضو فاصله‌گذار و تنظیم‌کننده نسبتاً ضخیم عمل کند.

در این شرایط از شیم ضخامت‌دار استفاده می‌شود.

این شیم می‌تواند بین دو سطح قرار گرفته و فاصله، ارتفاع یا موقعیت قطعه را نسبت به بخش دیگر تنظیم کند.

شکل و ابعاد شیم ضخامت‌دار به محل استفاده بستگی دارد و می‌تواند از یک صفحه ساده تا قطعه‌ای با سوراخ‌ها، شیارها و فرم‌های اختصاصی متفاوت باشد.

کاربردهای شیم ضخامت‌دار

ماشین‌آلات صنعتی

• تنظیم ارتفاع پایه دستگاه
• جبران اختلاف سطح
• تنظیم موقعیت تجهیزات
• ایجاد فاصله بین قطعات
• تنظیم پایه موتور
• تنظیم پایه گیربکس
• تنظیم محل نصب تجهیزات

تجهیزات مکانیکی

• پایه پمپ
• موتور و گیربکس
• یاتاقان‌ها
• تجهیزات انتقال قدرت
• فیکسچرها
• مکانیزم‌های مونتاژی
• تجهیزات خطوط تولید

سازه و فریم صنعتی

• تنظیم ارتفاع فریم
• جبران اختلاف ابعادی
• فاصله‌گذاری بین صفحات
• تنظیم محل اتصال قطعات
• ایجاد فاصله مشخص بین اجزای فلزی

تفاوت شیم ضخامت‌دار با شیم ساده

شیم فلزی ساده می‌تواند برای تنظیمات مختلف مورد استفاده قرار گیرد؛ اما در شیم ضخامت‌دار، ضخامت قطعه یکی از ویژگی‌های اصلی طراحی محسوب می‌شود.

این نوع شیم زمانی کاربرد بیشتری پیدا می‌کند که:

• فاصله موردنظر نسبتاً زیاد باشد.
• نیاز به یک قطعه یکپارچه وجود داشته باشد.
• استفاده از چند شیم نازک مناسب نباشد.
• ارتفاع مشخصی برای نصب تجهیزات لازم باشد.
• قطعه باید شکل یا ابعاد خاصی داشته باشد.

شکل‌های قابل ساخت

شیم ضخامت‌دار می‌تواند در فرم‌های مختلف تولید شود:

• شیم صفحه‌ای
• شیم حلقه‌ای
• شیم دیسکی
• شیم مستطیلی
• شیم مربعی
• شیم سوراخ‌دار
• شیم شیاردار
• شیم U شکل
• شیم دارای برش داخلی
• شیم سفارشی

جنس شیم ضخامت‌دار

فولاد

برای بسیاری از کاربردهای صنعتی، ماشین‌آلات، پایه‌ها و تجهیزات مکانیکی قابل استفاده است.

استیل

در محیط‌هایی که مقاومت بهتر در برابر خوردگی موردنیاز است، می‌توان از استیل استفاده کرد.

آلومینیوم

در پروژه‌هایی که وزن پایین‌تر اهمیت دارد و خواص مکانیکی آلومینیوم برای کاربرد مناسب باشد، امکان بررسی این متریال وجود دارد.

انتخاب جنس نهایی باید بر اساس شرایط واقعی استفاده انجام شود.

ضخامت و ابعاد سفارشی

ضخامت شیم بر اساس فاصله یا ارتفاع موردنیاز تعیین می‌شود.

پارامترهای قابل سفارش عبارت‌اند از:

• ضخامت
• طول
• عرض
• قطر خارجی
• قطر داخلی
• شکل قطعه
• تعداد سوراخ
• قطر سوراخ
• شیار
• محل نصب

برای قطعاتی که وظیفه تحمل بار یا انتقال نیرو دارند، ضخامت و جنس باید بر اساس طراحی و شرایط کاری مجموعه انتخاب شود.

ساخت شیم ضخامت‌دار با لیزر

در صورتی که ضخامت و جنس قطعه با ظرفیت فرآیند برش سازگار باشد، شکل خارجی و سوراخ‌های شیم را می‌توان با لیزر فایبر تولید کرد.

این روش برای ساخت قطعاتی با:

• شکل خاص
• سوراخ‌های متعدد
• شیار
• برش داخلی
• ابعاد سفارشی

کاربرد دارد.

برای قطعات ضخیم‌تر یا دارای عملیات تکمیلی، فرآیند تولید می‌تواند با ماشین‌کاری یا سایر روش‌های مناسب تکمیل شود.

ماشین‌کاری CNC

برخی شیم‌های ضخامت‌دار به دلیل ضخامت، دقت یا شکل هندسی خود ممکن است به ماشین‌کاری CNC نیاز داشته باشند.

برای مثال:

• اصلاح ضخامت
• ایجاد سطح دقیق
• ایجاد پله
• اصلاح سوراخ
• ایجاد شیار
• ماشین‌کاری محل نصب

می‌تواند طبق نقشه انجام شود.

اگر قطعه دارای تلرانس دقیق باشد، ارائه نقشه فنی کامل اهمیت بیشتری پیدا می‌کند.

کاربرد به عنوان شیم پایه دستگاه

یکی از کاربردهای مهم این نوع شیم، تنظیم ارتفاع پایه ماشین‌آلات و تجهیزات است.

در چنین کاربردهایی، شیم بین پایه و سطح زیرین یا بین اجزای نصب قرار می‌گیرد تا اختلاف ارتفاع یا موقعیت اصلاح شود.

برای ماشین‌آلاتی که تراز بودن محل نصب اهمیت دارد، انتخاب ضخامت مناسب و نحوه نصب باید مطابق الزامات همان دستگاه انجام شود.

مزایای شیم ضخامت‌دار

• مناسب برای جبران فاصله‌های بیشتر
• ایجاد ارتفاع مشخص
• امکان تولید به‌صورت یکپارچه
• مناسب برای پایه تجهیزات
• امکان ساخت با فولاد و استیل
• قابلیت تولید طبق نقشه
• امکان ایجاد سوراخ و شیار
• قابلیت ماشین‌کاری CNC در صورت نیاز
• مناسب برای ماشین‌آلات و تجهیزات صنعتی
• امکان تولید در ابعاد سفارشی

مشخصات فنی قابل سفارش

فایل مناسب برای سفارش

فایل دوبعدی

• DXF
• DWG
• PDF

فایل سه‌بعدی

• STEP / STP
• IGES / IGS

در نقشه بهتر است این موارد مشخص باشند:

• جنس
• ضخامت
• ابعاد
• سوراخ‌ها
• شیارها
• تلرانس‌های مهم
• تعداد
• کاربرد قطعه در صورت نیاز

مراحل سفارش

۱. ارسال مشخصات

ابعاد، ضخامت، جنس و تعداد موردنیاز را اعلام کنید.

۲. ارسال نقشه

در صورت وجود، فایل CAD یا نقشه PDF ارسال شود.

۳. بررسی ساخت

روش مناسب تولید بر اساس ضخامت و شکل قطعه تعیین می‌شود.

۴. استعلام قیمت

هزینه بر اساس متریال، ابعاد، تعداد و عملیات موردنیاز محاسبه می‌شود.

۵. تولید

قطعه طبق مشخصات تأییدشده ساخته می‌شود.

۶. عملیات تکمیلی

در صورت نیاز، ماشین‌کاری یا سایر فرآیندهای موردنیاز انجام می‌شود.

سوالات متداول

شیم ضخامت‌دار چه کاربردی دارد؟

برای جبران فاصله، تنظیم ارتفاع، تراز و تعیین موقعیت قطعات در ماشین‌آلات و تجهیزات استفاده می‌شود.

شیم ضخامت‌دار چه تفاوتی با شیم معمولی دارد؟

ویژگی اصلی آن ضخامت بیشتر یا مشخص و کاربرد آن به‌عنوان یک قطعه فاصله‌گذار یکپارچه است.

آیا شیم ضخامت‌دار از فولاد ساخته می‌شود؟

بله. فولاد یکی از متریال‌های متداول برای این نوع کاربرد است.

آیا امکان ساخت شیم ضخامت‌دار استیل وجود دارد؟

بله، در صورت مناسب بودن جنس و ضخامت برای کاربرد، امکان ساخت از استیل وجود دارد.

آیا شیم ضخامت‌دار سوراخ‌دار تولید می‌شود؟

بله. قطر، تعداد و موقعیت سوراخ‌ها می‌تواند طبق نقشه تولید شود.

آیا امکان ساخت شیم ضخامت‌دار برای پایه دستگاه وجود دارد؟

بله. این یکی از کاربردهای رایج شیم‌های ضخامت‌دار در تجهیزات صنعتی است.

آیا شیم ضخامت‌دار نیاز به ماشین‌کاری دارد؟

همه قطعات نیاز به ماشین‌کاری ندارند. در صورت نیاز به دقت ابعادی یا سطحی خاص، می‌توان عملیات CNC را در فرآیند تولید در نظر گرفت.
