شیم سوراخدار فلزی قطعهای دقیق از جنس فلز است که علاوه بر ایجاد فاصله یا تنظیم ارتفاع بین قطعات، دارای یک یا چند سوراخ برای عبور پیچ، پین یا قرارگیری روی محل مشخص در مجموعه است.این نوع شیم برای مواقعی مناسب است که شیم باید در یک موقعیت مشخص ثابت شود یا همراه با پیچ، پین و سایر اجزای اتصال در مجموعه مونتاژ قرار گیرد.امکان تولید شیم سوراخدار در شکلهای مختلف، ضخامتهای متنوع و با آرایش سوراخ سفارشی وجود دارد
محصولات مرتبط
در بسیاری از مجموعههای مکانیکی، استفاده از یک شیم ساده بهتنهایی کافی نیست و لازم است قطعه هنگام مونتاژ در محل مشخصی قرار گرفته و جابهجا نشود.
شیم سوراخدار برای همین نوع کاربردها طراحی میشود. سوراخهای ایجادشده روی شیم میتوانند برای عبور پیچ، پین یا سایر اجزای اتصال مورد استفاده قرار گیرند.
برای مثال، اگر بین یک قطعه و سطح نصب آن اختلاف ارتفاع وجود داشته باشد، میتوان یک شیم سوراخدار با ضخامت مشخص بین دو سطح قرار داد و با استفاده از سوراخهای آن، قطعه را در موقعیت خود ثابت کرد.
شکل، تعداد سوراخها، قطر سوراخ و فاصله آنها از لبه یا محور قطعه میتواند مطابق نقشه تعیین شود.
چرا شیم سوراخدار استفاده میشود؟
شیم سوراخدار علاوه بر عملکرد تنظیمی، امکان همراستا شدن شیم با سیستم اتصال را فراهم میکند.
برخی کاربردهای رایج آن عبارتاند از:
- تنظیم ارتفاع محل نصب
- جبران فاصله بین دو قطعه
- اصلاح لقی
- تنظیم موقعیت قطعات
- ایجاد فاصله مشخص بین اجزای مونتاژ
- قرارگیری شیم زیر قطعهای که با پیچ بسته میشود
- استفاده همراه با پینهای موقعیتدهنده
- تنظیم پایه تجهیزات
- تنظیم قطعات ماشینآلات
کاربردهای شیم سوراخدار
این محصول میتواند در بخشهای مختلف صنعتی مورد استفاده قرار گیرد:
- ماشینآلات صنعتی
- تجهیزات مکانیکی
- دستگاههای تولیدی
- پایه و نگهدارنده تجهیزات
- فیکسچر و جیگ
- مجموعههای مونتاژی
- تجهیزات انتقال قدرت
- موتور و تجهیزات الکترومکانیکی
- پمپها و تجهیزات جانبی
- تابلو و تجهیزات صنعتی در قسمتهای مکانیکی
- سازهها و اتصالات سبک
- تجهیزات تعمیر و نگهداری
- تنظیم موقعیت قطعات هنگام مونتاژ
شکلهای قابل تولید
شیم سوراخدار الزاماً شکل خاصی ندارد و میتواند بر اساس هندسه قطعه طراحی شود.
اشکال متداول

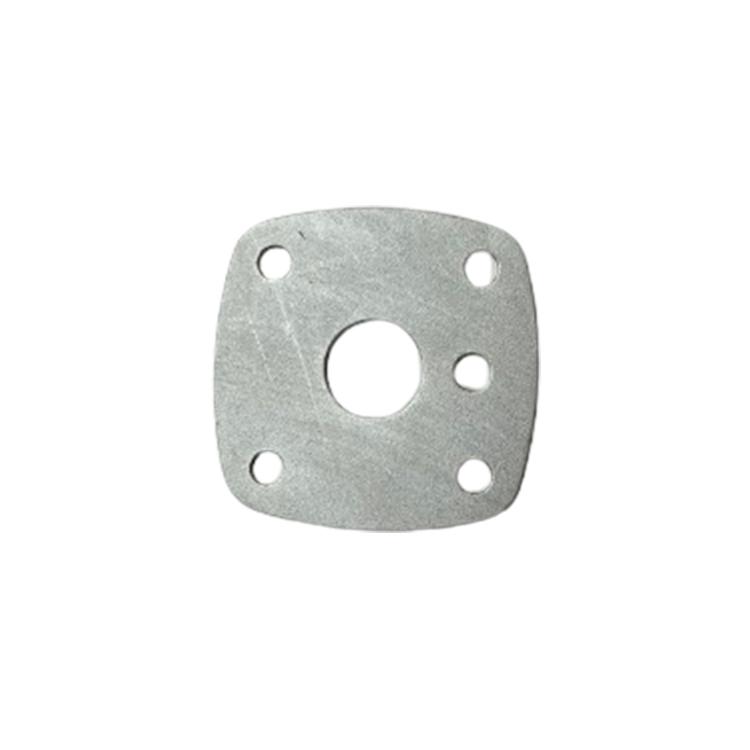

- شیم گرد سوراخدار

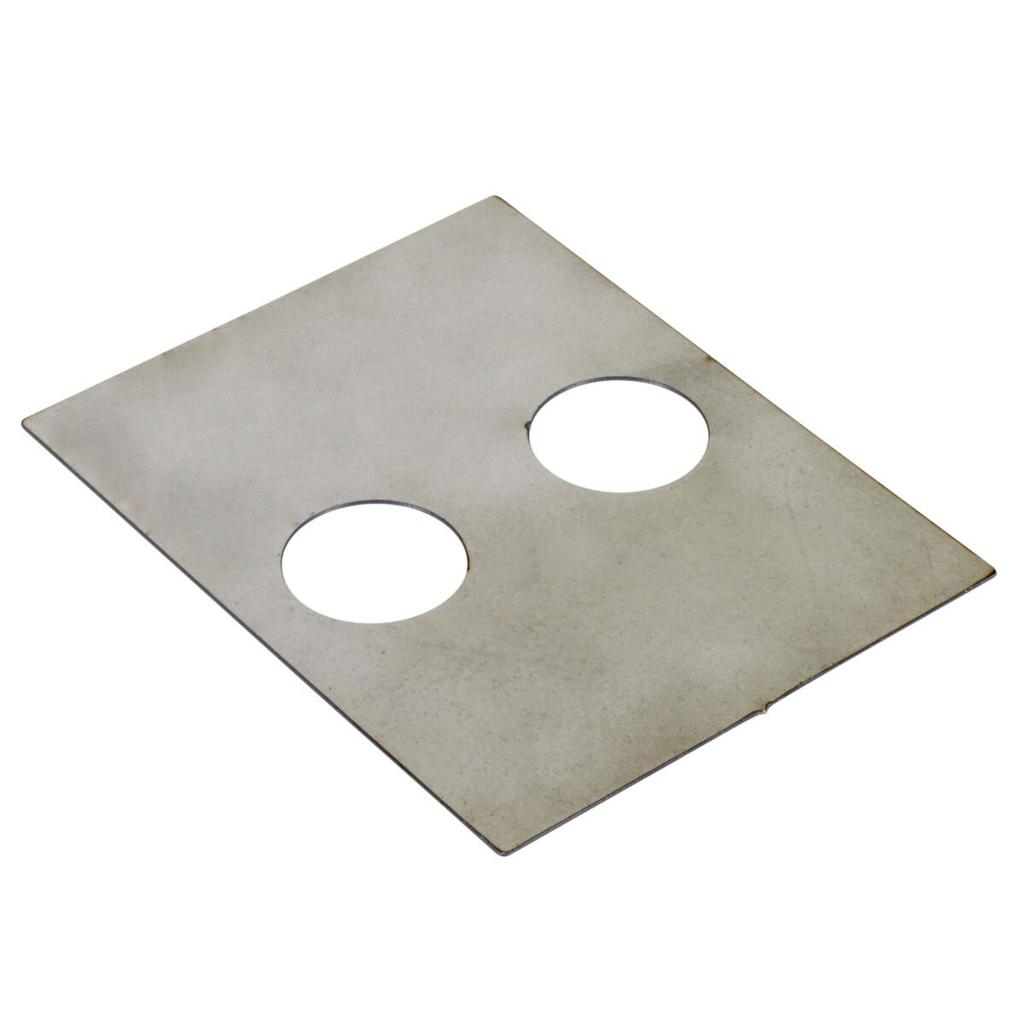

- شیم مستطیلی سوراخدار
- شیم مربعی سوراخدار
- شیم بیضی سوراخدار
- شیم نواری سوراخدار
- شیم چندسوراخ
- شیم دارای سوراخ مرکزی
- شیم دارای سوراخهای جانبی
- شیم با سوراخهای چندگانه
- شیم کاملاً سفارشی طبق نقشه
تعداد و آرایش سوراخها
یکی از ویژگیهای مهم این محصول، امکان تعیین تعداد و موقعیت سوراخها بر اساس نیاز پروژه است.
برای هر سوراخ میتوان مشخصات موردنیاز مانند موارد زیر را تعیین کرد:
- قطر سوراخ
- محل مرکز سوراخ
- فاصله سوراخ از لبه
- فاصله بین سوراخها
- تعداد سوراخها
- آرایش سوراخها
- نوع سوراخ در صورت نیاز به عملیات تکمیلی
بنابراین میتوان شیم را دقیقاً مطابق الگوی سوراخهای قطعه اصلی تولید کرد.
جنس و متریال
شیم سوراخدار را میتوان از جنسهای مختلف فلزی تولید کرد.
فولاد
برای کاربردهای عمومی و بسیاری از مجموعههای مکانیکی گزینه مناسبی است.
استنلس استیل
برای محیطهایی که مقاومت بهتر در برابر خوردگی اهمیت دارد، میتوان از گرید مناسب استیل استفاده کرد.
برای مثال، بسته به شرایط کاربرد میتوان گریدهایی مانند 304 یا 316 را بررسی کرد.
سایر متریالها
در صورت نیاز پروژه میتوان جنسهای دیگری مانند آلومینیوم را نیز بررسی کرد؛ انتخاب جنس باید بر اساس نیروی واردشده، محیط کار و مشخصات فنی قطعه انجام شود.
ضخامت شیم سوراخدار
ضخامت شیم مستقیماً به مقدار فاصله یا ارتفاعی که باید اصلاح شود ارتباط دارد.
برای کاربردهای دقیق میتوان شیمها را در ضخامتهای مختلف تولید کرد و در صورت نیاز چند شیم را به صورت مجموعهای استفاده کرد.
هنگام سفارش بهتر است ضخامت موردنظر یا مقدار فاصلهای که باید جبران شود اعلام شود.
ساخت شیم سوراخدار با برش لیزر
برای بسیاری از شیمهای ورقی، لیزر فایبر روش مناسبی برای ایجاد شکل خارجی و سوراخهای قطعه است.
این روش امکان تولید همزمان موارد زیر را فراهم میکند:
- فرم بیرونی قطعه
- سوراخهای مرکزی
- سوراخهای جانبی
- شیارها
- بریدگیهای داخلی
- الگوهای هندسی سفارشی
به همین دلیل برای تولید شیمهای دارای هندسه خاص یا چند سوراخ، برش لیزری میتواند فرآیند مناسبی باشد.
ماشینکاری CNC
در صورتی که طراحی قطعه نیازمند عملیات تکمیلی یا دقت خاصی باشد، امکان بررسی عملیات ماشینکاری CNC نیز وجود دارد.
برای مثال در برخی پروژهها ممکن است پس از برش اولیه، قسمتهایی از قطعه نیاز به ماشینکاری یا اصلاح داشته باشند.
روش نهایی ساخت بر اساس جنس، ضخامت، ابعاد و تلرانس موردنیاز تعیین میشود.
خمکاری
در صورت طراحی شیم به شکل خاص یا نیاز به ایجاد فرم، امکان بررسی خمکاری با پرس برک نیز وجود دارد.
البته بسیاری از شیمهای معمولی کاملاً تخت هستند و نیازی به خمکاری ندارند.
مزایای شیم سوراخدار فلزی
- امکان تنظیم دقیق فاصله
- امکان تنظیم ارتفاع قطعات
- دارای سوراخ برای عبور پیچ یا پین
- قابلیت ثابت ماندن در محل نصب
- امکان تولید طبق نقشه
- قابلیت تولید در شکلهای مختلف
- امکان تعیین تعداد و موقعیت سوراخها
- مناسب برای مونتاژ ماشینآلات
- قابلیت تولید از فولاد یا استیل
- مناسب تولید تکی و تیراژ
- قابلیت تولید با برش لیزر فایبر
مشخصات فنی قابل سفارش
| نوع محصول | شیم سوراخدار فلزی |
| جنس | فولاد، استیل و متریال مناسب پروژه |
| گرید استیل | مانند 304، 316 یا گرید موردنظر |
| شکل | گرد، مستطیلی، مربعی، بیضی و سفارشی |
| ضخامت | طبق نقشه و کاربرد |
| طول | سفارشی |
| عرض | سفارشی |
| قطر خارجی | سفارشی |
| قطر سوراخ | سفارشی |
| تعداد سوراخ | یک یا چند سوراخ |
| موقعیت سوراخها | سفارشی |
| شیار | قابل اجرا در صورت نیاز |
| خمکاری | در صورت نیاز طراحی |
| روش ساخت | برش لیزر فایبر و در صورت نیاز CNC |
| تعداد | تکی، کمتیراژ یا تیراژ |
| نقشه | قابل تولید طبق نقشه مشتری |
فایل مناسب برای سفارش
برای ساخت این محصول، یکی از فایلهای زیر را میتوانید ارسال کنید:
DXF
برای قطعات تخت و دارای سوراخ، فایل DXF گزینه بسیار مناسبی برای تعیین هندسه برش است.
DWG
فایل DWG نیز برای ارائه نقشه دوبعدی قابل استفاده است.
نقشه PDF اندازهگذاریشده برای مشخص کردن:
- ابعاد
- ضخامت
- قطر سوراخها
- تلرانس
- جنس
- تعداد
مناسب است.
STEP / STP
اگر قطعه دارای فرم سهبعدی یا ویژگیهای خاص باشد، فایل STEP میتواند اطلاعات هندسی بیشتری ارائه کند.
اطلاعات موردنیاز برای استعلام
برای قیمتگذاری دقیق شیم سوراخدار بهتر است موارد زیر مشخص شود:
- جنس قطعه
- گرید استیل در صورت استفاده از استیل
- ضخامت
- طول و عرض یا قطر
- تعداد سوراخها
- قطر سوراخها
- موقعیت سوراخها
- تعداد موردنیاز
- تلرانسهای مهم
- نقشه یا فایل CAD
مراحل سفارش
۱. ارسال نقشه
فایل DXF، DWG، STEP یا PDF را ارسال کنید.
۲. بررسی مشخصات
جنس، ضخامت، ابعاد، سوراخها و تلرانسهای موردنیاز بررسی میشود.
۳. انتخاب روش ساخت
بر اساس مشخصات قطعه، روش مناسب مانند برش لیزر فایبر یا ماشینکاری انتخاب میشود.
۴. اعلام قیمت
قیمت بر اساس جنس، ضخامت، ابعاد، تعداد و عملیات موردنیاز اعلام میشود.
۵. تولید
قطعات مطابق نقشه تولید میشوند.
۶. کنترل و تحویل
ابعاد و مشخصات اصلی قطعات کنترل شده و سفارش آماده تحویل میشود.
سوالات متداول
شیم سوراخدار چه تفاوتی با شیم ساده دارد؟
شیم سوراخدار علاوه بر تنظیم فاصله و ارتفاع، دارای یک یا چند سوراخ است که میتواند برای عبور پیچ، پین یا قرارگیری دقیق قطعه روی محل نصب استفاده شود.
آیا شیم سوراخدار طبق نقشه تولید میشود؟
بله. شکل قطعه، ضخامت، سوراخها، قطر سوراخ و موقعیت آنها میتواند طبق نقشه مشتری تولید شود.
آیا شیم سوراخدار از استیل هم ساخته میشود؟
بله. امکان تولید از ورق استیل وجود دارد و گرید آن بر اساس شرایط کاربرد انتخاب میشود.
آیا میتوان تعداد سوراخها را مشخص کرد؟
بله. یک یا چند سوراخ با قطر و موقعیت مشخص قابل طراحی و تولید است.
آیا شیم سوراخدار برای عبور پیچ مناسب است؟
در صورتی که قطر و موقعیت سوراخ مطابق سیستم اتصال طراحی شده باشد، میتواند برای عبور پیچ و قرارگیری در محل اتصال استفاده شود.
آیا امکان ساخت شیم سوراخدار با ضخامت سفارشی وجود دارد؟
بله. ضخامت قطعه بر اساس نقشه، فاصله موردنیاز و شرایط کاربرد قابل تعیین است.
آیا شیم سوراخدار را میتوان به صورت چندتایی سفارش داد؟
بله. تولید تعداد محدود یا تیراژ بالاتر امکانپذیر است و قیمت بر اساس تعداد و مشخصات قطعه تعیین میشود.
آیا امکان تولید شیم سوراخدار با سوراخهای غیرمرکزی وجود دارد؟
بله. محل سوراخها میتواند نسبت به لبهها، محور یا سایر ویژگیهای قطعه تعیین شود.
برای سفارش شیم سوراخدار چه فایلی بفرستیم؟
برای قطعه تخت، DXF یا DWG گزینههای مناسبی هستند. نقشه PDF نیز برای کنترل ابعاد و تلرانسها توصیه میشود. در قطعات سهبعدی میتوان STEP یا STP ارسال کرد.
