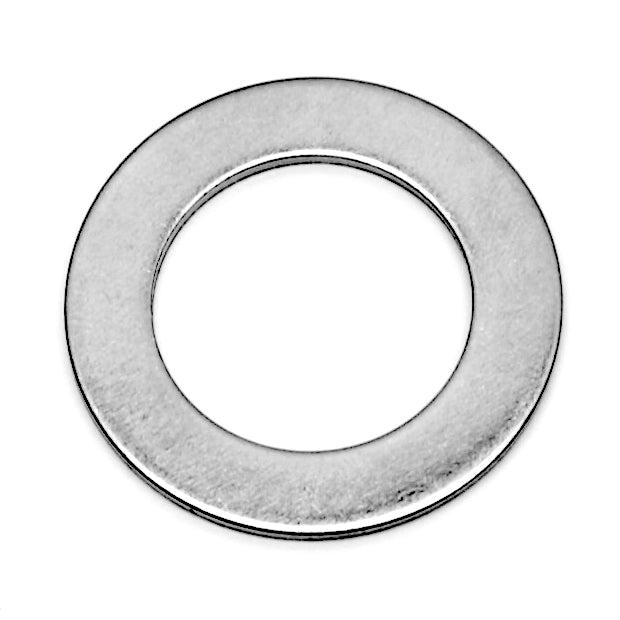

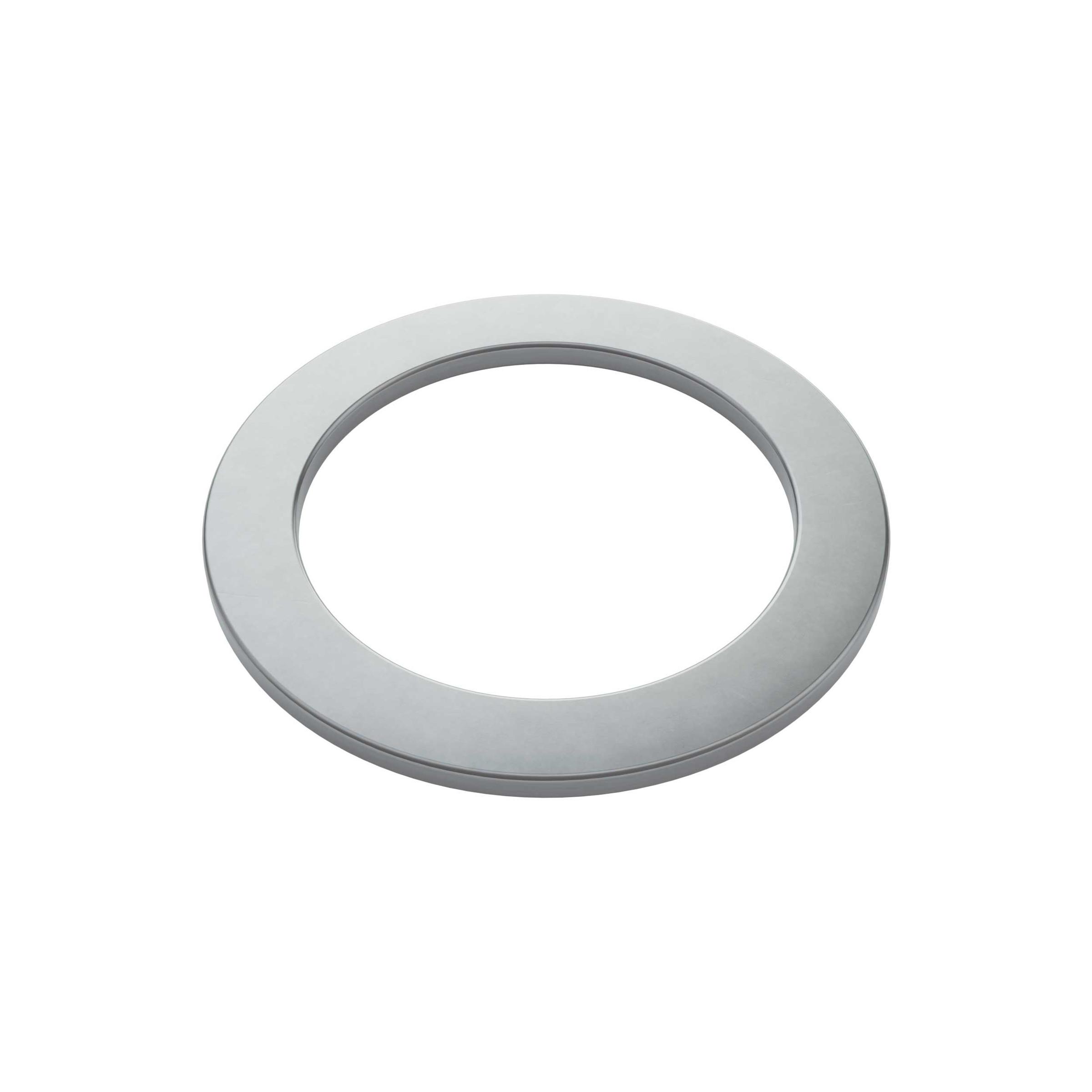

شیم حلقهای یک قطعه فلزی حلقهایشکل است که برای ایجاد یا تنظیم فاصله میان قطعات، کنترل لقی و تنظیم موقعیت محوری اجزای مکانیکی مورد استفاده قرار میگیرد.این قطعه معمولاً دارای یک سوراخ مرکزی است و میتواند در اطراف شفت، محور، بوش یا سایر اجزای استوانهای قرار گیرد.شیم حلقهای در ضخامتها و قطرهای مختلف قابل تولید است و ابعاد آن میتواند مطابق نقشه و نیاز مجموعه مکانیکی تعیین شود
محصولات مرتبط
در بسیاری از ماشینآلات، فاصله میان دو قطعه یا موقعیت محوری یک جزء روی شفت و محور باید با دقت مشخصی تنظیم شود. در چنین شرایطی، شیم حلقهای میتواند بهعنوان یک قطعه فاصلهای و تنظیمی مورد استفاده قرار گیرد.
ساختار حلقهای این محصول باعث میشود بتوان آن را در اطراف شفت، محور یا قطعه استوانهای قرار داد.
با انتخاب ضخامت مناسب، میتوان فاصله موردنظر را اصلاح کرد. در کاربردهایی که نیاز به تنظیم مرحلهای وجود دارد نیز میتوان از چند شیم با ضخامتهای مختلف استفاده کرد.
کاربرد شیم حلقهای
شیم حلقهای بیشتر در مجموعههایی کاربرد دارد که تنظیم فاصله یا موقعیت حول یک محور مشخص اهمیت دارد.
برخی کاربردها:
- تنظیم فاصله محوری قطعات
- تنظیم لقی محوری
- تنظیم موقعیت بوشها
- تنظیم موقعیت قطعات روی شفت
- فاصلهگذاری بین اجزای مکانیکی
- مونتاژ ماشینآلات
- تجهیزات انتقال قدرت
- مجموعههای دوار
- فیکسچرها و تجهیزات صنعتی
- پمپها
- موتور و تجهیزات مکانیکی
- ماشینآلات تولیدی
- تعمیر و نگهداری تجهیزات
شیم حلقهای برای تنظیم لقی
یکی از کاربردهای مهم این محصول، جبران مقدار مشخصی از لقی در یک مجموعه مکانیکی است.
برای مثال، اگر بین دو قطعه فاصلهای بیشتر از مقدار موردنظر وجود داشته باشد، میتوان شیم حلقهای با ضخامت مناسب در محل موردنظر قرار داد.
در کاربردهای حساستر، ضخامت شیم باید بر اساس تلرانس، شرایط کاری و مشخصات طراحی مجموعه انتخاب شود.
شیم حلقهای برای تنظیم محوری
در مجموعههایی که قطعات روی شفت یا محور قرار دارند، ممکن است لازم باشد موقعیت یک قطعه در راستای محور تنظیم شود.
در این حالت، شیم حلقهای میتواند بین اجزای مجموعه قرار گیرد و فاصله محوری را تنظیم کند.
نکته: شیم حلقهای جایگزین بوش، بلبرینگ یا واشر استاندارد نیست و عملکرد آن باید بر اساس طراحی مجموعه تعیین شود.
ابعاد قابل سفارش
مهمترین ابعاد شیم حلقهای عبارتاند از:
قطر داخلی
قطر سوراخ مرکزی باید با شفت، محور یا محل نصب هماهنگ باشد.
قطر خارجی
قطر خارجی بر اساس سطح تماس و فضای موجود در مجموعه تعیین میشود.
ضخامت
ضخامت شیم میزان فاصلهای را که میتواند جبران کند، مشخص میکند.
تلرانس
در صورت وجود نیاز دقیق، تلرانس ابعادی موردنظر باید در نقشه مشخص شود.
جنس و متریال
فولاد
برای بسیاری از کاربردهای مکانیکی و صنعتی قابل استفاده است.
استنلس استیل
در محیطهای مرطوب یا کاربردهایی که مقاومت بهتر در برابر خوردگی اهمیت دارد، میتوان از گرید مناسب استیل استفاده کرد.
گریدهایی مانند 304 یا 316 بسته به شرایط کاری قابل بررسی هستند.
آلومینیوم
در کاربردهایی که وزن پایین اهمیت دارد و بار و شرایط محیطی اجازه میدهد، آلومینیوم نیز میتواند مورد بررسی قرار گیرد.
انتخاب جنس نهایی باید بر اساس بار، سایش، محیط کاری و الزامات طراحی انجام شود.
ساخت شیم حلقهای با لیزر فایبر
برای بسیاری از مدلهای ورقی، میتوان شیم حلقهای را با برش لیزر فایبر تولید کرد.
در این فرآیند، قطر خارجی و سوراخ مرکزی مطابق فایل طراحی برش داده میشوند.
این روش برای تولید:
- قطرهای مختلف
- ضخامتهای متنوع
- سوراخ مرکزی
- فرمهای خاص
- تولید تعداد کم
- تولید تیراژ
قابل استفاده است.
ماشینکاری CNC برای شیم حلقهای
اگر کاربرد قطعه به دقت ابعادی بالاتر یا عملیات تکمیلی نیاز داشته باشد، ماشینکاری CNC نیز میتواند در فرآیند تولید یا پرداخت قطعه بررسی شود.
این موضوع به ضخامت، جنس، قطر و تلرانس موردنیاز بستگی دارد.
برای شیمهای ساده ورقی، لیزر میتواند فرآیند اصلی تولید باشد؛ اما برای قطعات با مشخصات خاص، روش ساخت پس از بررسی نقشه تعیین میشود.
تفاوت شیم حلقهای با واشر
از نظر ظاهری، شیم حلقهای و واشر ممکن است بسیار شبیه باشند، اما هدف طراحی آنها متفاوت است.
واشر معمولاً برای توزیع نیروی پیچ و مهره، محافظت از سطح یا ایجاد سطح تماس مناسب در اتصال استفاده میشود.
شیم حلقهای بیشتر برای تنظیم فاصله، موقعیت، ارتفاع یا لقی در مجموعه مکانیکی طراحی میشود.
بنابراین نمیتوان صرفاً بر اساس ظاهر، یکی را جایگزین دیگری کرد.
مزایای شیم حلقهای
- مناسب تنظیم فاصله محوری
- مناسب تنظیم لقی
- قابلیت قرارگیری اطراف شفت و محور
- امکان تولید در ضخامتهای مختلف
- امکان تولید قطر داخلی و خارجی سفارشی
- قابلیت تولید از فولاد و استیل
- امکان تولید طبق نقشه
- مناسب ماشینآلات و تجهیزات مکانیکی
- قابلیت تولید تعداد کم و تیراژ
- امکان اجرای دقیق مطابق فایل CAD
مشخصات فنی قابل سفارش
| نوع محصول | شیم حلقهای |
| جنس | فولاد، استیل و متریال مناسب پروژه |
| گرید استیل | مانند 304، 316 یا گرید موردنظر |
| قطر داخلی | سفارشی |
| قطر خارجی | سفارشی |
| ضخامت | سفارشی |
| تلرانس | طبق نقشه |
| شکل | حلقهای و فرمهای سفارشی |
| پرداخت | طبق نیاز پروژه |
| روش ساخت | برش لیزر فایبر و در صورت نیاز CNC |
| تعداد | تکی، کمتیراژ یا تیراژ |
| نقشه | قابل تولید طبق نقشه مشتری |
فایل مناسب برای سفارش
برای شیم حلقهای تخت، فایلهای زیر مناسب هستند:
- DXF
- DWG
- PDF اندازهگذاریشده
در صورت وجود مدل سهبعدی یا فرم خاص:
- STEP / STP
- IGES / IGS
بهتر است در نقشه، قطر داخلی، قطر خارجی، ضخامت، جنس و تلرانسهای مهم مشخص شده باشد.
اطلاعات موردنیاز برای استعلام قیمت
برای دریافت قیمت دقیق بهتر است موارد زیر ارسال شود:
- قطر داخلی
- قطر خارجی
- ضخامت
- جنس
- گرید استیل در صورت نیاز
- تعداد
- تلرانسهای مهم
- فایل DXF، DWG یا نقشه PDF
- کاربرد قطعه در صورت وجود شرایط خاص
مراحل سفارش
۱. ارسال مشخصات
ابعاد یا نقشه قطعه را ارسال کنید.
۲. بررسی فنی
قطر داخلی و خارجی، ضخامت، جنس و تلرانس بررسی میشود.
۳. انتخاب فرآیند
بر اساس مشخصات، برش لیزر فایبر یا عملیات تکمیلی CNC در نظر گرفته میشود.
۴. اعلام قیمت
قیمت بر اساس جنس، ابعاد، ضخامت، تعداد و فرآیند تولید اعلام میشود.
۵. تولید
قطعه مطابق مشخصات تأییدشده تولید میشود.
۶. کنترل و تحویل
ابعاد اصلی قطعات کنترل و سفارش آماده تحویل میشود.
سوالات متداول
شیم حلقهای چیست؟
شیم حلقهای یک قطعه فلزی حلقهای است که برای تنظیم فاصله، لقی یا موقعیت محوری قطعات در مجموعههای مکانیکی استفاده میشود.
شیم حلقهای برای شفت چه کاربردی دارد؟
در برخی مجموعهها میتوان آن را اطراف شفت یا محور قرار داد تا فاصله یا موقعیت محوری قطعات تنظیم شود.
آیا شیم حلقهای سفارشی تولید میشود؟
بله. قطر داخلی، قطر خارجی، ضخامت، جنس و تلرانسها میتوانند طبق نقشه مشتری تعیین شوند.
آیا شیم حلقهای از استیل ساخته میشود؟
بله. امکان تولید از استنلس استیل وجود دارد و گرید آن باید متناسب با محیط و شرایط کاری انتخاب شود.
آیا شیم حلقهای با لیزر فایبر تولید میشود؟
برای بسیاری از مدلهای تخت و ورقی، میتوان شکل خارجی و سوراخ مرکزی را با لیزر فایبر برش داد.
تفاوت شیم حلقهای و واشر چیست؟
واشر معمولاً در اتصال پیچ و مهره برای توزیع نیرو و محافظت از سطح استفاده میشود؛ شیم حلقهای با هدف تنظیم فاصله، لقی یا موقعیت قطعات طراحی میشود.
آیا میتوان شیم حلقهای را در چند ضخامت سفارش داد؟
بله. در صورت نیاز میتوان مجموعهای از شیمها با ضخامتهای مختلف تولید کرد تا امکان تنظیم دقیقتر فراهم شود.
آیا امکان تولید شیم حلقهای با قطر داخلی و خارجی خاص وجود دارد؟
بله. قطر داخلی و خارجی میتوانند مطابق نقشه یا ابعاد موردنظر شما تولید شوند.
برای سفارش شیم حلقهای چه فایلی مناسب است؟
برای قطعات تخت، DXF و DWG گزینههای مناسبی هستند. PDF اندازهگذاریشده نیز برای مشخصات فنی کاربرد دارد. برای مدلهای سهبعدی میتوان STEP یا STP ارسال کرد.
