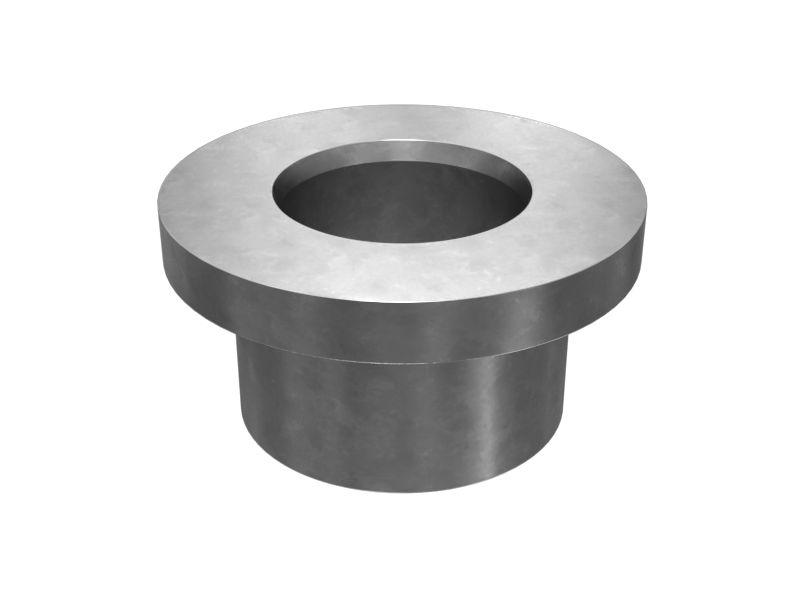

اسپیسر فلنجدار نوعی فاصلهدهنده فلزی است که علاوه بر ایجاد فاصله بین قطعات، دارای یک قسمت برجسته یا فلنج در یک یا دو طرف بدنه است. این فلنج میتواند برای نشستن قطعه، موقعیتدهی، جلوگیری از حرکت جانبی یا کنترل عمق قرارگیری اسپیسر در مجموعه استفاده شود.این نوع قطعه معمولاً با تراش CNC تولید میشود و میتوان قطر داخلی، قطر خارجی، طول بدنه، ضخامت فلنج، تعداد فلنجها و سایر ابعاد آن را مطابق نقشه تعیین کرد.
محصولات مرتبط
در برخی مجموعههای مکانیکی، یک اسپیسر استوانهای ساده فقط وظیفه ایجاد فاصله را انجام میدهد؛ اما در طراحیهایی که قطعه باید علاوه بر فاصلهگذاری، در محل مشخصی قرار بگیرد و جابهجا نشود، استفاده از اسپیسر فلنجدار میتواند طراحی مونتاژ را سادهتر کند.
فلنج ایجادشده روی بدنه میتواند بهعنوان یک سطح توقف یا نشیمن عمل کند. به همین دلیل این قطعات در مجموعههایی که موقعیت محوری یا عمق نصب اهمیت دارد، کاربرد دارند.
ابعاد فلنج میتواند متناسب با قطعات مجاور طراحی شود. همچنین امکان ترکیب فلنج با سوراخ عبوری، سوراخ دقیق، رزوه داخلی یا خارجی و قسمتهای پلهای وجود دارد.

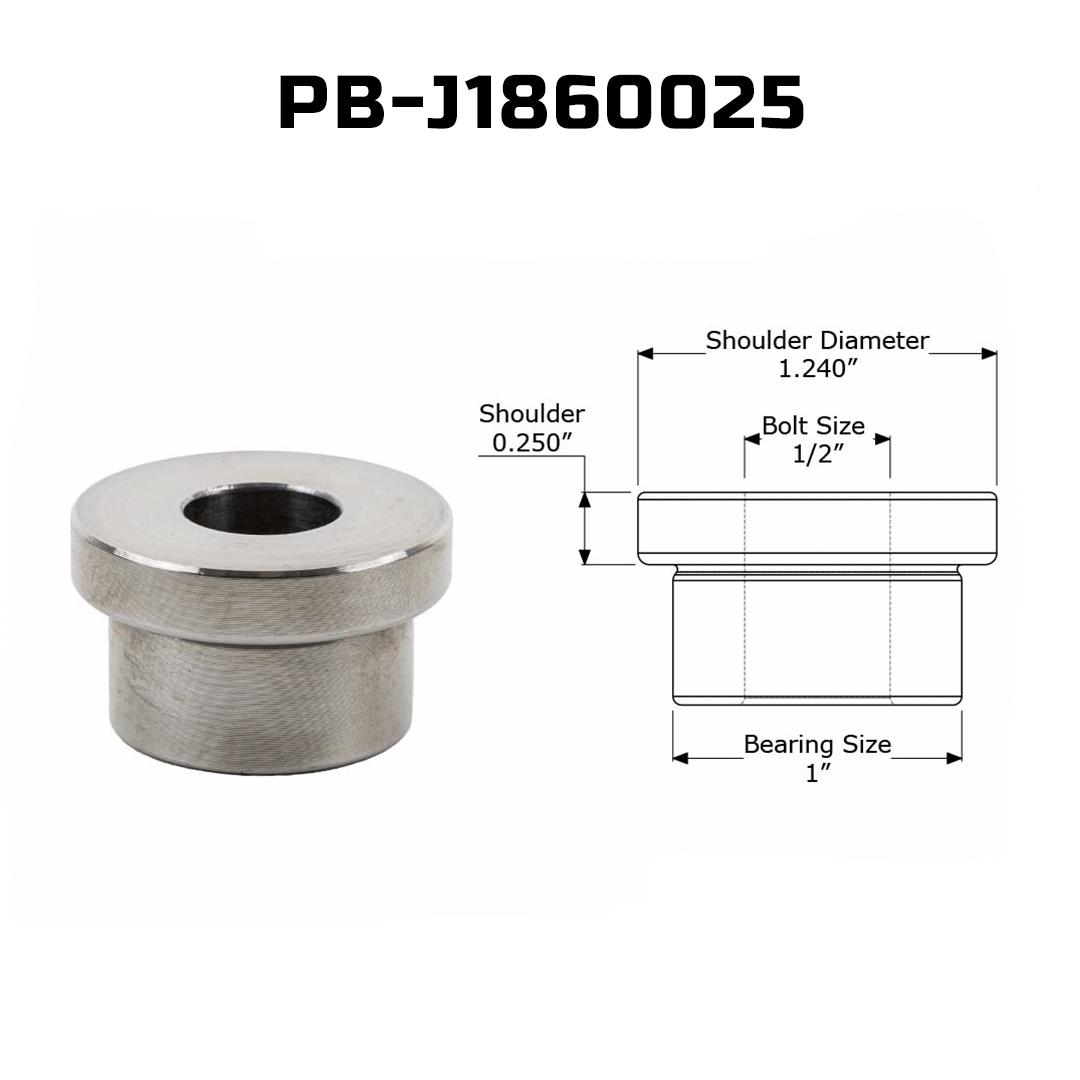

ساختار اسپیسر فلنجدار
اسپیسر فلنجدار معمولاً از چند بخش اصلی تشکیل میشود:
- بدنه استوانهای
- سوراخ مرکزی یا سوراخ عبوری
- فلنج یا لبه برجسته
- سطح نشیمن
- پخ یا شعاع لبه در صورت نیاز
- رزوه داخلی یا خارجی در طرحهای خاص
طراحی این قسمتها کاملاً وابسته به محل نصب قطعه است و میتوان آن را طبق نقشه ساخت.
کاربردهای اسپیسر فلنجدار
این قطعه میتواند در موارد مختلفی مورد استفاده قرار گیرد، از جمله:
- فاصلهگذاری بین صفحات فلزی
- موقعیتدهی قطعات روی شفت یا محور
- محدود کردن حرکت محوری قطعات
- ایجاد فاصله در مجموعههای مکانیکی
- نصب قطعات روی شاسی
- مونتاژ ماشینآلات صنعتی
- ساخت تجهیزات مکانیکی
- مجموعههای دارای بوش و محور
- نصب یاتاقانها و قطعات مجاور آنها، در صورت تناسب طراحی
- تجهیزات انتقال حرکت
- قطعات نگهدارنده و موقعیتدهنده
- مجموعههای سفارشی طبق نقشه
جنس و متریال
اسپیسر فلنجدار میتواند با توجه به کاربرد از متریالهای مختلف ساخته شود:
- فولاد
- استیل
- آلومینیوم
- برنج
- سایر فلزات قابل ماشینکاری متناسب با پروژه
انتخاب جنس باید بر اساس بار مکانیکی، شرایط محیطی، وزن قطعه، سایش، خوردگی و الزامات مونتاژ انجام شود.
برای مثال، در مجموعههایی که کاهش وزن اهمیت دارد، آلومینیوم میتواند مورد بررسی قرار گیرد؛ در حالی که برای برخی کاربردهای مکانیکی با نیاز به استحکام بالاتر، فولاد گزینه مناسبتری خواهد بود.
روش ساخت اسپیسر فلنجدار
تراش CNC
روش اصلی تولید اسپیسرهای فلنجدار استوانهای، تراش CNC است.
در فرآیند ماشینکاری میتوان موارد زیر را ایجاد کرد:
- قطر خارجی دقیق
- قطر داخلی
- فلنج
- پلههای مختلف
- سوراخ مرکزی
- رزوه داخلی
- رزوه خارجی
- شیار
- پخ
- شعاع لبه
- طول دقیق قطعه
فرز CNC
اگر طراحی اسپیسر شامل سوراخ جانبی، قسمت تخت، شیار خاص یا هندسه غیرمدور باشد، میتوان عملیات تکمیلی را با فرز CNC انجام داد.

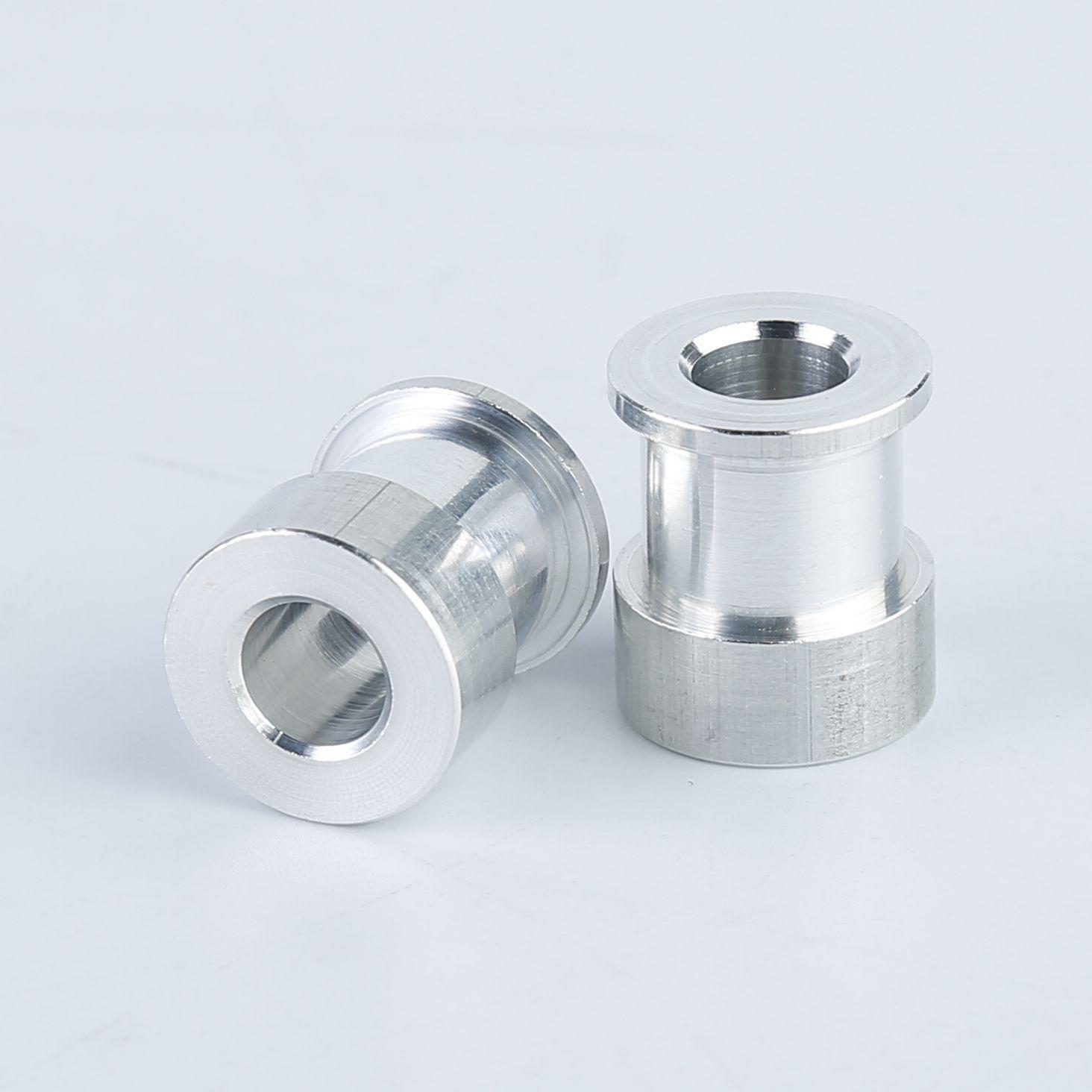

انواع اسپیسر فلنجدار قابل تولید
بر اساس نقشه میتوان مدلهای مختلفی تولید کرد:
- اسپیسر فلنجدار یکطرفه
- اسپیسر فلنجدار دوطرفه
- اسپیسر فلنجدار استوانهای
- اسپیسر فلنجدار رزوهای
- اسپیسر فلنجدار بلند
- اسپیسر فلنجدار نازک
- اسپیسر فلنجدار آلومینیومی
- اسپیسر فلنجدار استیل
- اسپیسر فلنجدار فولادی
- اسپیسر فلنجدار سفارشی
مزایای اسپیسر فلنجدار
- ایجاد همزمان فاصله و موقعیتدهی
- کاهش احتمال جابهجایی اسپیسر در محل نصب
- امکان طراحی برای توقف محوری
- قابلیت ساخت با ابعاد کاملاً سفارشی
- امکان ایجاد سوراخ و رزوه
- قابلیت تولید از فلزات مختلف
- مناسب برای قطعات و مجموعههای صنعتی
- امکان تولید نمونه اولیه و تیراژ
- قابلیت ماشینکاری دقیق با CNC
- امکان ترکیب با سایر قطعات ماشینکاریشده
مشخصات فنی قابل سفارش
| نوع | فلنجدار یکطرفه، دوطرفه یا سفارشی |
| جنس | فولاد، استیل، آلومینیوم، برنج و متریال مناسب پروژه |
| قطر خارجی بدنه | سفارشی |
| قطر داخلی | سفارشی |
| طول بدنه | سفارشی |
| قطر فلنج | سفارشی |
| ضخامت فلنج | سفارشی |
| تعداد فلنج | یک یا دو طرف |
| رزوه داخلی | قابل تولید |
| رزوه خارجی | قابل تولید |
| شیار | طبق نقشه |
| پخ و شعاع | طبق نقشه |
| تلرانس | طبق نقشه و نیاز مونتاژ |
| روش ساخت | تراش CNC و در صورت نیاز فرز CNC |
| پرداخت | پلیسهگیری و پرداخت متناسب با جنس و کاربرد |
| تیراژ | نمونه تا تولید سری |
فایل مناسب برای سفارش
برای تولید دقیق اسپیسر فلنجدار، فایل سهبعدی به همراه نقشه ابعادی بهترین گزینه است.
فرمتهای مناسب:
- STEP / STP
- IGES / IGS
- فایل سهبعدی CAD
- PDF نقشه فنی
در نقشه بهتر است مواردی مانند قطرها، طولها، ضخامت فلنج، عمق سوراخ، نوع رزوه و تلرانسهای مهم مشخص شده باشند.
برای قطعات ساده، نقشه دوبعدی کامل نیز میتواند کافی باشد.
DXF یا DWG بهتنهایی معمولاً برای یک اسپیسر تراشکاریشده سهبعدی اطلاعات کافی ندارد، مگر اینکه هندسه و تمام ابعاد موردنیاز در نقشه بهطور کامل مشخص شده باشد.
مراحل سفارش
- ارسال نقشه یا فایل سهبعدی
- بررسی هندسه و ابعاد قطعه
- انتخاب جنس و متریال
- بررسی تلرانسها و رزوهها
- انتخاب روش ماشینکاری
- اعلام قیمت و زمان ساخت
- تراشکاری CNC
- انجام عملیات فرزکاری در صورت نیاز
- پلیسهگیری و پرداخت
- کنترل ابعادی
- تحویل قطعات
سوالات متداول
اسپیسر فلنجدار چه تفاوتی با اسپیسر ساده دارد؟
اسپیسر ساده عمدتاً برای ایجاد فاصله استفاده میشود، اما مدل فلنجدار علاوه بر فاصلهگذاری، دارای لبه یا شانهای برای نشیمن و موقعیتدهی قطعه است.
آیا قطر و طول اسپیسر فلنجدار سفارشی است؟
بله. قطر داخلی، قطر خارجی، طول، قطر فلنج و ضخامت فلنج میتوانند مطابق نقشه تولید شوند.
آیا امکان ساخت اسپیسر فلنجدار رزوهدار وجود دارد؟
بله. در صورت مناسب بودن طراحی، رزوه داخلی یا خارجی نیز قابل ماشینکاری است.
آیا اسپیسر فلنجدار آلومینیومی تولید میشود؟
بله. امکان ساخت این قطعه از آلومینیوم برای مجموعههایی که وزن پایینتر اهمیت دارد وجود دارد.
آیا اسپیسر فلنجدار استیل هم قابل تولید است؟
بله. مدل استیل برای کاربردهایی که ویژگیهای استیل متناسب با شرایط محیطی و نیاز پروژه باشد قابل تولید است.
برای ساخت اسپیسر فلنجدار چه فایلی ارسال کنیم؟
فایل STEP/STP به همراه PDF نقشه فنی و تلرانسهای مهم، گزینه بسیار مناسبی برای قطعات تراشکاری است.
آیا امکان تولید تعداد کم وجود دارد؟
بله. میتوان قطعه را در تعداد کم برای نمونهسازی یا تعمیرات تولید کرد و در صورت نیاز به تیراژ بالاتر، فرآیند تولید را برای تعداد بیشتر ادامه داد.
