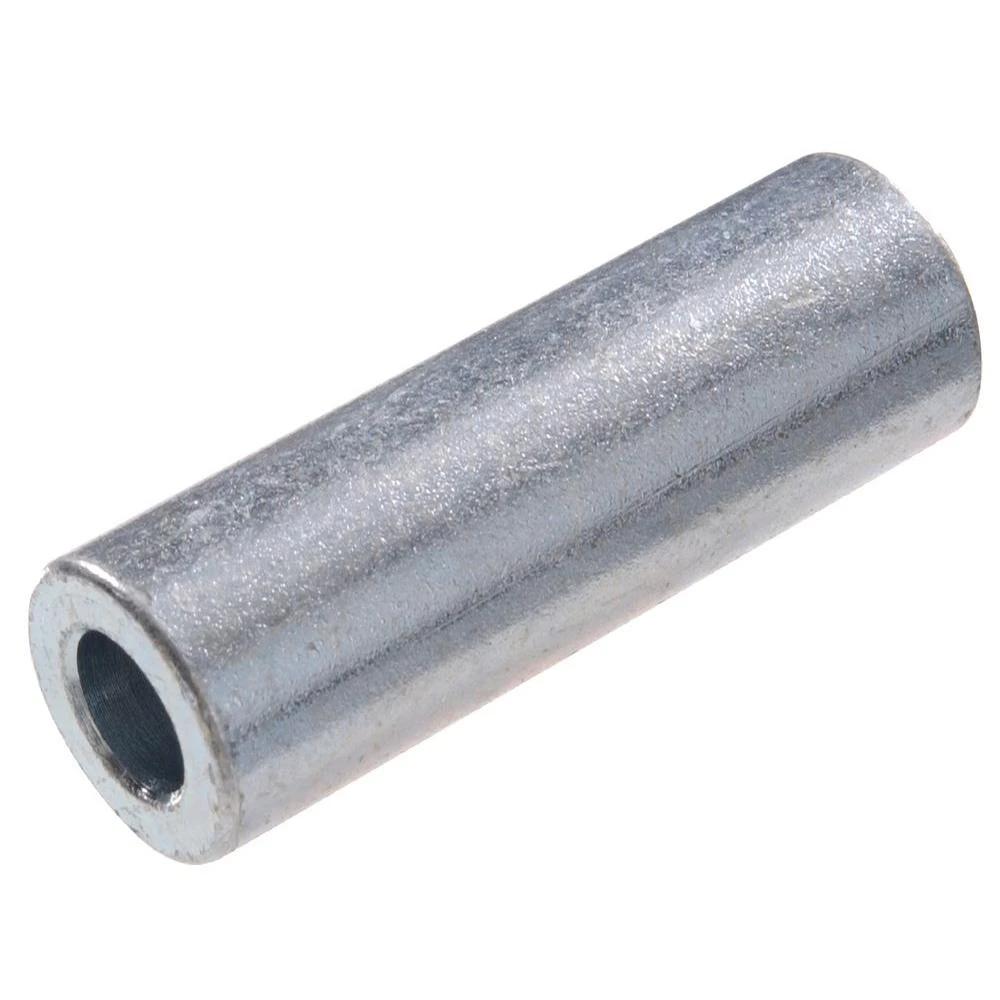

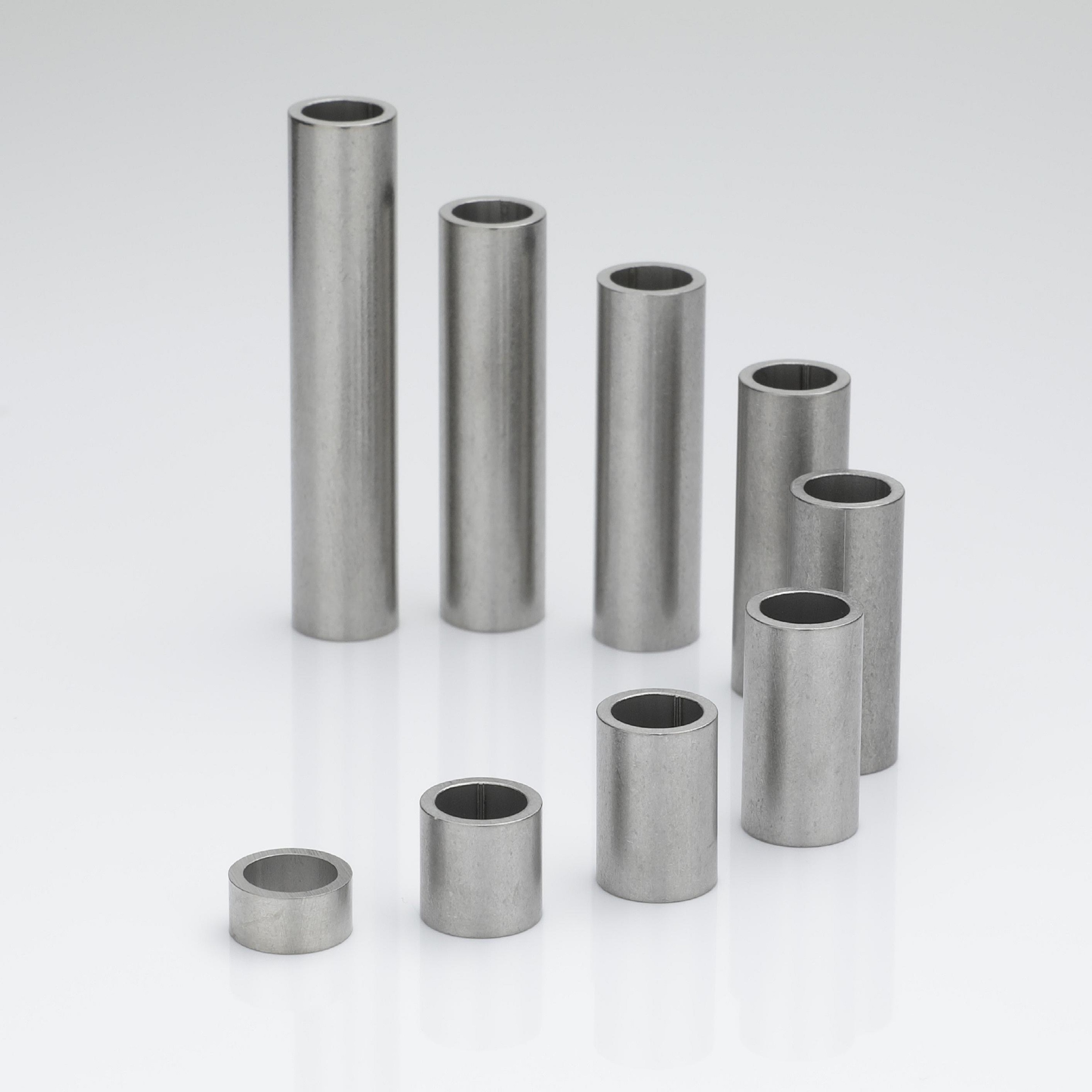

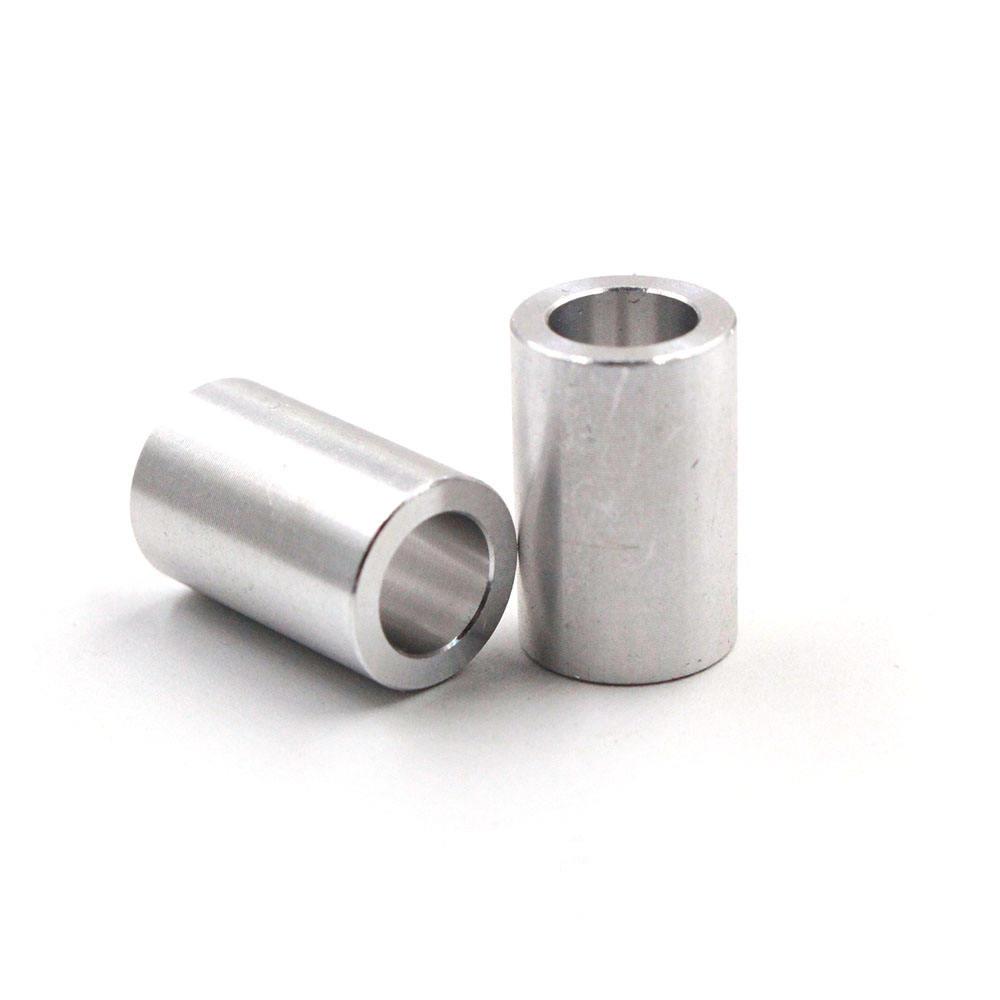

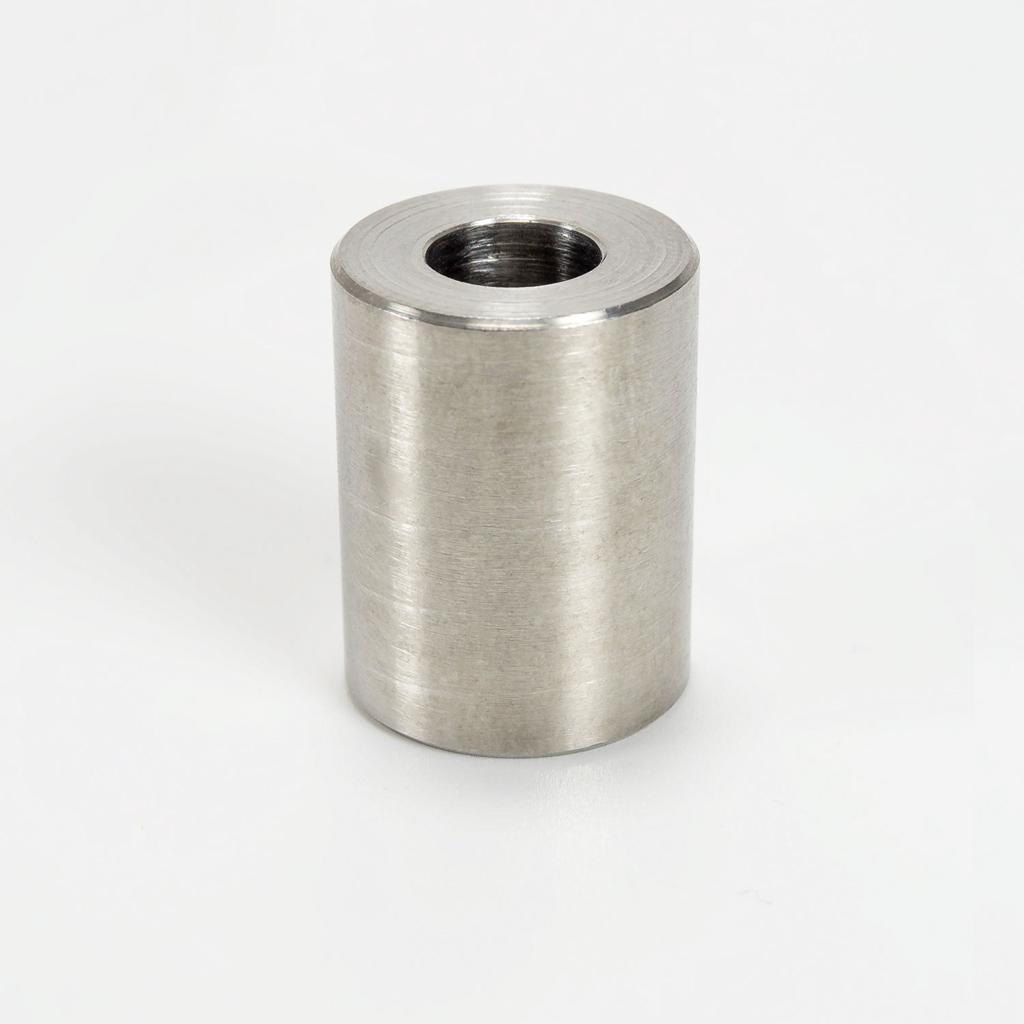

اسپیسر لولهای فلزی قطعهای توخالی و استوانهای است که برای ایجاد فاصله مشخص بین دو یا چند قطعه و در بسیاری از موارد برای عبور پیچ، محور یا شفت از داخل مجموعه استفاده میشود.این نوع اسپیسر میتواند از لوله فلزی آماده یا بهصورت قطعه ماشینکاریشده تولید شود. با توجه به دقت موردنیاز، جنس، قطر داخلی، قطر خارجی و طول، روش ساخت مناسب انتخاب میشود
محصولات مرتبط
در بسیاری از مجموعههای مکانیکی، لازم است دو قطعه در فاصله مشخصی از یکدیگر قرار بگیرند، در حالی که یک پیچ، محور یا شفت از میان آنها عبور میکند. اسپیسر لولهای برای چنین شرایطی گزینهای کاربردی است.
ساختار این قطعه معمولاً شامل یک بدنه استوانهای توخالی است که طول آن تعیینکننده فاصله بین قطعات مونتاژی خواهد بود. قطر داخلی نیز باید متناسب با پیچ، محور یا شفتی انتخاب شود که از داخل اسپیسر عبور میکند.
در کاربردهای ساده، اسپیسر میتواند از لوله فلزی برشخورده ساخته شود؛ اما زمانی که طول دقیق، هممحوری، کیفیت سوراخ داخلی یا تلرانس ابعادی اهمیت داشته باشد، میتوان از ماشینکاری CNC برای رسیدن به ابعاد موردنظر استفاده کرد.
کاربردهای اسپیسر لولهای
اسپیسر لولهای در ساخت و مونتاژ انواع تجهیزات مورد استفاده قرار میگیرد، از جمله:
- فاصلهگذاری بین دو پلیت فلزی
- عبور پیچهای بلند از داخل مجموعه
- ایجاد فاصله بین براکت و شاسی
- مونتاژ فریمها و سازههای صنعتی
- فاصلهگذاری قطعات در ماشینآلات
- نصب برخی تجهیزات و متعلقات روی شاسی
- فاصلهگذاری مجموعههای مکانیکی
- ساخت تجهیزات سفارشی
- مونتاژ قطعات متحرک یا ثابت
- فاصلهگذاری در اتصالات پیچومهرهای
- ساخت نمونه و قطعات یدکی ماشینآلات
- استفاده در پروژههای ساخت ماشینآلات و خطوط تولید
جنس و متریال قابل ساخت
اسپیسر لولهای را میتوان با توجه به شرایط کاری از متریالهای مختلف تولید کرد:
متریال کاربرد متداول
| فولاد | کاربردهای عمومی و صنعتی |
| فولاد کمکربن | قطعات عمومی و سازهای |
| استیل | محیطهای مرطوب و شرایط نیازمند مقاومت خوردگی |
| آلومینیوم | کاربردهای سبک و کاهش وزن مجموعه |
| برنج | برخی کاربردهای خاص مکانیکی و الکتریکی |
انتخاب گرید دقیق متریال باید بر اساس بار، محیط، دما، خوردگی و الزامات پروژه انجام شود.
روش ساخت اسپیسر لولهای
روش تولید بر اساس ابعاد و دقت موردنیاز تعیین میشود.
۱. برش لوله
برای قطعاتی که از لوله استاندارد ساخته میشوند، ابتدا لوله در طول موردنظر برش داده میشود. این روش برای تولید قطعات ساده و تیراژهای مناسب میتواند اقتصادی باشد.
۲. تراش CNC
در صورت نیاز به دقت بالاتر، اصلاح قطر داخلی یا خارجی، ایجاد پخ و کنترل دقیق طول، قطعه میتواند با تراش CNC ماشینکاری شود.
۳. عملیات تکمیلی
در صورت نیاز میتوان عملیاتهایی مانند:
- پخزنی
- پلیسهگیری
- اصلاح سطح
- کنترل قطر داخلی
- کنترل قطر خارجی
- کنترل طول
را انجام داد.
تفاوت اسپیسر لولهای با اسپیسر ساده
هر دو قطعه برای فاصلهگذاری استفاده میشوند، اما در این صفحه تمرکز روی مدلهایی است که ساختار لولهای و بدنه توخالی با طول مشخص دارند.
اسپیسر لولهای برای پروژههایی که فاصله بین قطعات نسبتاً طولانیتر است یا پیچ و محور باید از داخل یک فاصلهدهنده عبور کند، کاربرد ویژهای دارد.
تراشکاری CNC اسپیسر لولهای
در صورتی که اسپیسر دارای تلرانس دقیق یا مشخصات هندسی خاص باشد، تراش CNC میتواند برای تولید آن استفاده شود.
مواردی مانند موارد زیر قابل کنترل هستند:
- طول قطعه
- قطر خارجی
- قطر داخلی
- هممحوری
- پخ لبه
- شیار
- تلرانسهای موردنیاز
- کیفیت سطح
برای قطعاتی که باید در مجموعهای با تلرانس مشخص مونتاژ شوند، درج دقیق ابعاد و تلرانسها در نقشه اهمیت زیادی دارد.
قابلیت ساخت سفارشی
اسپیسر لولهای محدود به اندازههای استاندارد نیست. در صورت ارسال نقشه یا نمونه، مشخصات قطعه میتواند مطابق پروژه تعیین شود.
موارد قابل سفارشیسازی:
- قطر داخلی
- قطر خارجی
- طول
- ضخامت جداره
- جنس
- تعداد
- پخ
- شیار
- تلرانس
- نوع پرداخت
مزایای اسپیسر لولهای فلزی
- ساختار ساده و کاربردی
- مناسب برای فاصلهگذاری طولی
- امکان عبور پیچ یا محور از داخل قطعه
- قابلیت تولید از لوله یا بهصورت ماشینکاریشده
- امکان ساخت در طولهای مختلف
- قابلیت تولید از فولاد و استیل
- مناسب برای تولید نمونه و تیراژ
- امکان کنترل ابعاد با تراش CNC
- قابلیت ساخت طبق نقشه یا نمونه
مشخصات فنی قابل سفارش
| نوع | اسپیسر لولهای توخالی |
| قطر داخلی | سفارشی |
| قطر خارجی | سفارشی |
| طول | سفارشی |
| ضخامت جداره | سفارشی |
| جنس | فولاد، استیل، آلومینیوم، برنج و متریال مناسب |
| پخ | قابل سفارش |
| شیار | در صورت نیاز |
| تلرانس | طبق نقشه |
| روش تولید | برش، تراش CNC و عملیات تکمیلی |
| تعداد | نمونه، تعداد محدود یا تیراژ |
فایل مناسب برای سفارش
برای اسپیسرهای لولهای، در صورت تولید با تراش CNC، بهترین اطلاعات معمولاً شامل:
- STEP / STP
- IGES / IGS
- نقشه PDF اندازهگذاریشده
- فایل CAD سهبعدی
است.
DXF یا DWG نیز در صورت داشتن تمام ابعاد و جزئیات میتواند برای برخی قطعات دوبعدی استفاده شود، اما برای یک اسپیسر تراشکاریشده، فایل سهبعدی به همراه نقشه PDF اطلاعات کاملتری برای ساخت فراهم میکند.
اگر فایل CAD ندارید، میتوانید قطر داخلی، قطر خارجی، طول، جنس و تعداد را مشخص کنید یا از نمونه موجود عکس و ابعاد ارسال کنید.
مراحل سفارش
- ارسال نقشه یا مشخصات اسپیسر
- بررسی روش تولید مناسب
- تعیین جنس و تلرانس
- اعلام قیمت
- تولید قطعات
- کنترل ابعادی
- تحویل سفارش
سوالات متداول
اسپیسر لولهای برای چه کاری استفاده میشود؟
مهمترین کاربرد آن ایجاد فاصله مشخص بین قطعات و در بسیاری از مجموعهها ایجاد مسیر عبور برای پیچ، محور یا شفت است.
آیا اسپیسر لولهای با تراش CNC ساخته میشود؟
بله. در صورت نیاز به دقت ابعادی و هندسی بیشتر، میتوان آن را با تراش CNC تولید و ابعاد آن را کنترل کرد.
آیا امکان ساخت اسپیسر لولهای استیل وجود دارد؟
بله. با توجه به شرایط محیطی و نیاز پروژه، امکان ساخت از گرید مناسب استیل وجود دارد.
آیا طول اسپیسر قابل تغییر است؟
بله. طول اسپیسر یکی از مهمترین مشخصات قابل سفارشیسازی آن است.
آیا اسپیسر لولهای را میتوان از لوله آماده تولید کرد؟
بله، در صورت مناسب بودن قطر و ضخامت لوله و دقت موردنیاز، میتوان از لوله آماده استفاده و آن را در طول موردنظر برش داد.
اسپیسر لولهای با بوش چه تفاوتی دارد؟
این دو اصطلاح در بازار گاهی به جای یکدیگر استفاده میشوند، اما «بوش» بسته به کاربرد ممکن است نقش راهنما، تکیهگاه یا محافظ شفت نیز داشته باشد؛ در حالی که در اسپیسر هدف اصلی ایجاد فاصله بین قطعات است.
آیا اسپیسر لولهای سفارشی طبق نمونه تولید میشود؟
بله. در صورت ارائه نمونه یا نقشه، ابعاد و روش ساخت قابل بررسی و بر اساس نیاز پروژه تعیین میشود.
