اسپیسر پایپینگ یا Paddle Spacer یک قطعه فلزی حلقهای است که بین فلنجها قرار میگیرد و برای باز نگه داشتن مسیر عبور سیال در سیستمهای پایپینگ استفاده میشود. این قطعه طبق نقشه و استاندارد قابل تولید است
محصولات مرتبط
اسپیسر پایپینگ چیست؟

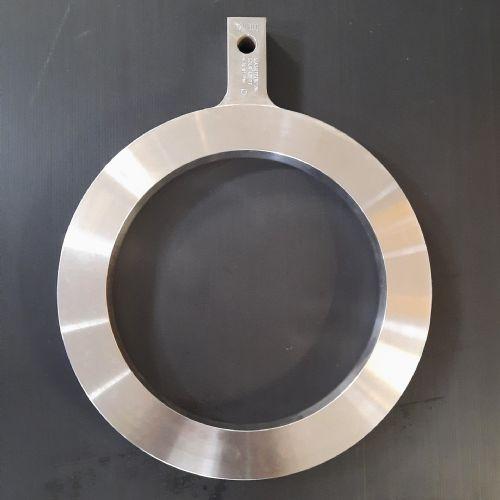

Paddle Spacer قطعهای فلزی است که در سیستمهای پایپینگ بین فلنجها نصب میشود و برخلاف Spade Blind، مسیر عبور سیال را باز نگه میدارد.
این قطعه معمولاً به شکل یک رینگ فلزی با دسته یا Paddle ساخته میشود.
دسته بیرونی باعث میشود قطعه بهراحتی قابل شناسایی و جابهجایی باشد.
کاربرد Paddle Spacer
اسپیسر میتواند در مواردی مانند:
- خطوط پایپینگ
- صنایع نفت و گاز
- پتروشیمی
- پالایشگاهها
- نیروگاهها
- خطوط فرآیندی
- تعمیرات و نگهداری
- ایزولهسازی و تغییر وضعیت خطوط
- تجهیزات صنعتی
استفاده شود.
تفاوت Spacer و Spade
این دو محصول از نظر ظاهری مشابهاند اما عملکرد متفاوتی دارند:

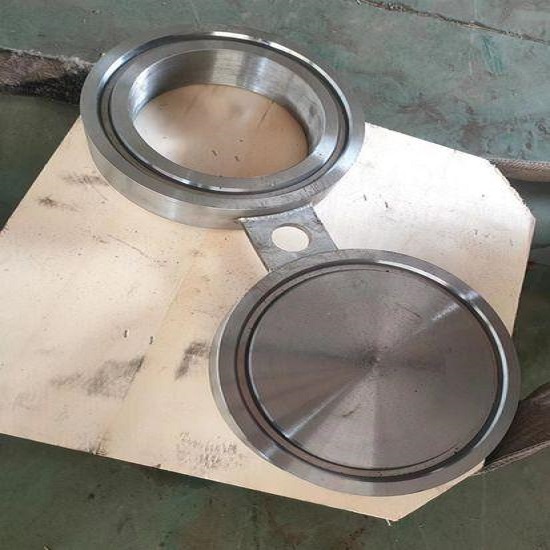

🔴 Spade / Paddle Blind
مسیر را مسدود میکند.
🟢 Spacer / Paddle Spacer
مسیر را باز نگه میدارد.
به همین دلیل در پروژههایی که نیاز به تغییر وضعیت خط وجود دارد، ممکن است هر دو قطعه در کنار هم مورد استفاده قرار گیرند.
ساخت با لیزر فایبر
فرآیند معمول میتواند به این شکل باشد:
ورق → برش لیزر → پلیسهگیری → کنترل ابعادی → علامتگذاری در صورت نیاز
برای بسیاری از مدلها نیازی به تراش یا فرز CNC نیست، مگر اینکه نقشه پروژه دقت یا عملیات خاصی را要求 کند.
بنابراین در سایت میتوانیم روی قابلیت:
«تولید Paddle Spacer با برش لیزر فایبر»
تأکید کنیم.
مشخصات قابل سفارش
| نوع | Spacer / Paddle Spacer |
| جنس | فولاد / استیل |
| سایز خط | سفارشی |
| قطر داخلی | طبق استاندارد/نقشه |
| قطر خارجی | طبق استاندارد/نقشه |
| ضخامت | طبق استاندارد/نقشه |
| طول Paddle | سفارشی |
| عرض Paddle | سفارشی |
| سوراخ دسته | در صورت نیاز |
| استاندارد | طبق پروژه |
| تعداد | سفارشی |
جنس قابل تولید
با توجه به شرایط پروژه میتوان متریال مناسب را انتخاب کرد:
- فولاد کربنی
- فولاد آلیاژی
- استیل
- سایر متریالهای مناسب
ساخت سفارشی طبق نقشه
در صورت ارسال نقشه میتوان موارد زیر را دقیقاً مطابق سفارش تولید کرد:
- قطر داخلی
- قطر خارجی
- ضخامت
- ابعاد Paddle
- شکل دسته
- سوراخ دسته
- جنس
- تعداد
استاندارد و مشخصات فنی
برای کاربردهای بین فلنجی، مشخصات Spacer باید با سیستم فلنج و استاندارد پروژه هماهنگ باشد.
در پروژههای صنعتی میتوان استانداردهایی مانند ASME B16.48 و مشخصات فنی اختصاصی پروژه را مبنا قرار داد.
فرمت فایل سفارش
برای این محصول DXF بسیار مناسب است.
فرمتهای قابل ارسال:
- DXF
- DWG
- STEP / STP
پیشنهاد برای مشتری:
DXF + PDF
بهخصوص اگر قرار باشد قطعه مستقیماً با لیزر فایبر برش داده شود.
ویژگیهای محصول
- Paddle Spacer
- Spacer پایپینگ
- اسپیسر فلنج
- فولادی و استیل
- تولید سفارشی
- برش لیزر فایبر
- ساخت طبق نقشه
- مناسب خطوط پایپینگ
- قابل تولید در تعداد مختلف
سوالات متداول
Paddle Spacer چه کاری انجام میدهد؟
برای باز نگه داشتن مسیر عبور سیال بین فلنجها استفاده میشود.
تفاوت Spacer و Spade چیست؟
Spacer مسیر را باز نگه میدارد، اما Spade مسیر را مسدود میکند.
آیا اسپیسر با لیزر فایبر تولید میشود؟
بله، برای بسیاری از ابعاد و ضخامتها لیزر فایبر گزینه بسیار مناسبی است.
آیا Paddle Spacer سفارشی تولید میشود؟
بله، طبق نقشه، ابعاد و استاندارد پروژه.
چه فایلی برای ساخت ارسال شود؟
برای برش لیزری، DXF یا DWG به همراه PDF مناسب است.
