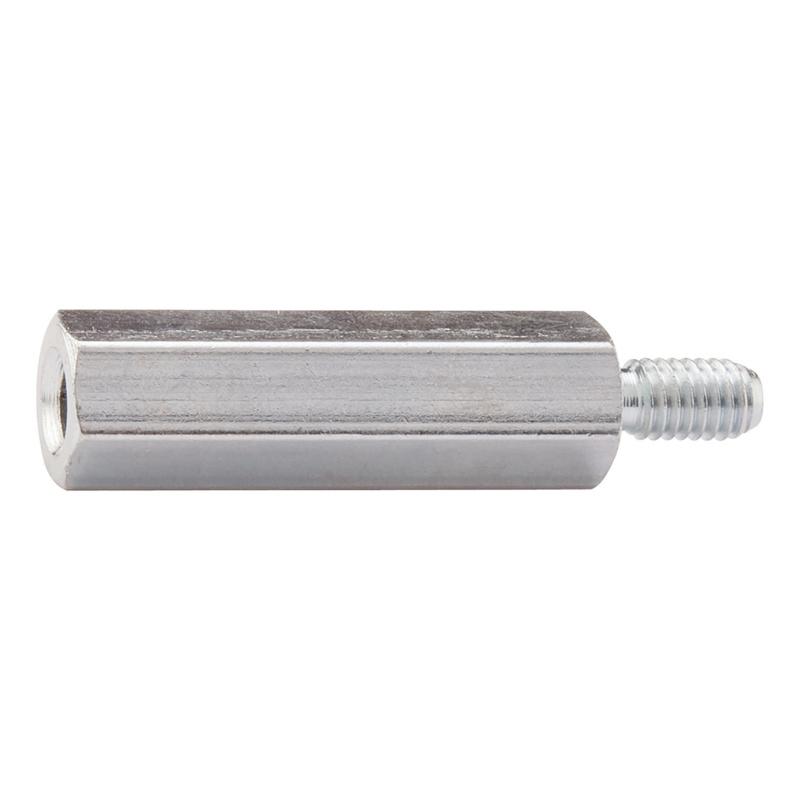

اسپیسر ششگوش فلزی یک فاصلهدهنده با بدنه ششضلعی است که برای ایجاد فاصله مشخص بین قطعات و در برخی طراحیها برای اتصال رزوهای آنها استفاده میشود.فرم ششگوش این قطعه امکان گرفتن بدنه با آچار را فراهم میکند و در مدلهای رزوهدار، میتوان آن را بهراحتی در هنگام مونتاژ محکم یا باز کرد. این اسپیسر از فولاد، استیل، آلومینیوم و سایر متریالهای مناسب قابل ساخت است
محصولات مرتبط
در بعضی مجموعههای صنعتی، شکل استوانهای اسپیسر باعث میشود نگهداشتن یا چرخاندن قطعه هنگام مونتاژ دشوار باشد. اسپیسر ششگوش با داشتن سطوح تخت در اطراف بدنه، امکان استفاده از آچار را فراهم میکند.
این ویژگی بهخصوص زمانی اهمیت دارد که اسپیسر دارای رزوه باشد و لازم باشد قطعه در محل خود بسته یا باز شود.
اسپیسر ششگوش میتواند به شکل ساده یا رزوهدار طراحی شود. در مدلهای رزوهدار، رزوه داخلی، خارجی یا ترکیبی با توجه به ساختار اتصال تعیین میشود.
انواع اسپیسر ششگوش
اسپیسر ششگوش ساده
دارای بدنه ششضلعی و سوراخ مرکزی بوده و عمدتاً برای فاصلهگذاری و عبور پیچ استفاده میشود.
اسپیسر ششگوش رزوه داخلی
داخل قطعه دارای رزوه است و میتواند با پیچ یا قطعه رزوهدار مونتاژ شود.
اسپیسر ششگوش رزوه خارجی
سطح خارجی قطعه رزوهدار بوده و میتواند با مهره یا قطعه دارای رزوه داخلی متصل شود.
اسپیسر ششگوش سفارشی
در صورت نیاز، ابعاد، طول، سوراخ، رزوه و سایر مشخصات میتوانند طبق نقشه پروژه طراحی و تولید شوند.
کاربردهای اسپیسر ششگوش
- فاصلهگذاری بین پلیتها
- اتصال صفحات فلزی با فاصله مشخص
- نصب قطعات روی شاسی
- مونتاژ براکتها
- ساخت فیکسچر و جیگ
- نصب تجهیزات و قطعات صنعتی
- مونتاژ تابلوها و تجهیزات
- ایجاد فاصله بین قطعات مکانیکی
- ساخت ماشینآلات صنعتی
- مونتاژ مجموعههای مکانیکی
- نصب قطعات روی فریم
- تولید قطعات یدکی و سفارشی
مزیت فرم ششگوش
یکی از ویژگیهای اصلی این محصول، سطوح تخت ششضلعی بدنه است.
در هنگام مونتاژ، این سطوح امکان گرفتن قطعه با آچار را فراهم میکنند و در نتیجه برای اسپیسرهایی که نیاز به بستن یا بازکردن دارند، فرم ششگوش میتواند کاربردیتر از بدنه کاملاً گرد باشد.
جنس و متریال قابل ساخت
| فولاد | کاربردهای عمومی و صنعتی |
| فولاد کمکربن | مجموعههای مونتاژی |
| استیل | محیطهای مرطوب و نیازمند مقاومت خوردگی |
| آلومینیوم | کاربردهای سبک |
| برنج | برخی کاربردهای خاص |
نوع و گرید متریال باید بر اساس شرایط کاری، بار، محیط و الزامات پروژه انتخاب شود.
روش ساخت اسپیسر ششگوش
اسپیسر ششگوش را میتوان با توجه به شکل، ابعاد، تیراژ و دقت موردنیاز به روش مناسب تولید کرد.
در قطعات ماشینکاریشده، فرز CNC و تراش CNC میتوانند برای ایجاد هندسه و سوراخ یا رزوه مورد استفاده قرار گیرند.
در برخی طراحیها نیز میتوان بدنه را از ششضلعی مناسب تهیه کرده و سپس سوراخکاری، رزوهزنی و عملیات تکمیلی را انجام داد.
ماشینکاری CNC
در تولید اسپیسر ششگوش دقیق، مشخصات زیر قابل کنترل هستند:
- فاصله بین سطوح ششگوش
- طول قطعه
- قطر سوراخ
- عمق سوراخ
- نوع و گام رزوه
- طول رزوه
- پخ لبهها
- تلرانس ابعادی
- هممحوری سوراخ
- کیفیت سطح
برای قطعاتی که باید با قطعات دیگر بهصورت دقیق مونتاژ شوند، تعیین تلرانس در نقشه اهمیت ویژهای دارد.
قابلیت ساخت سفارشی
اسپیسر ششگوش را میتوان متناسب با فضای نصب و روش مونتاژ طراحی کرد.
موارد قابل سفارش شامل:
- طول اسپیسر
- اندازه ششگوش
- قطر سوراخ
- سوراخ عبوری یا کور
- رزوه داخلی
- رزوه خارجی
- گام رزوه
- طول رزوه
- پخ
- جنس
- تلرانس
- تعداد قطعات
تفاوت اسپیسر ششگوش با اسپیسر استوانهای
اسپیسر استوانهای بیشتر برای ایجاد فاصله و عبور پیچ یا محور استفاده میشود، در حالی که فرم ششگوش علاوه بر فاصلهگذاری، امکان گرفتن بدنه با ابزار در زمان مونتاژ را نیز فراهم میکند.
بنابراین انتخاب بین این دو مدل به نحوه نصب، فضای اطراف قطعه و نیاز به باز و بسته کردن آن بستگی دارد.
مزایای اسپیسر ششگوش فلزی
- بدنه مناسب برای گرفتن با آچار
- مناسب برای اتصالات رزوهای
- قابلیت ایجاد فاصله دقیق
- امکان ساخت با رزوه داخلی یا خارجی
- مناسب ماشینآلات و تجهیزات صنعتی
- قابلیت تولید با CNC
- امکان ساخت از فولاد، استیل و آلومینیوم
- قابلیت تولید در ابعاد سفارشی
- مناسب نمونهسازی و تیراژ
مشخصات فنی قابل سفارش
| نوع بدنه | ششگوش |
| طول | سفارشی |
| اندازه ششگوش | سفارشی |
| قطر داخلی | سفارشی |
| نوع سوراخ | عبوری یا کور |
| رزوه | داخلی، خارجی یا بدون رزوه |
| گام رزوه | طبق نقشه |
| طول رزوه | سفارشی |
| جنس | فولاد، استیل، آلومینیوم، برنج و متریال مناسب |
| پخ | قابل سفارش |
| تلرانس | طبق نقشه |
| روش تولید | CNC و عملیات تکمیلی |
| تعداد | نمونه تا تیراژ |
فایل مناسب برای سفارش
برای ساخت اسپیسر ششگوش، فایلهای زیر مناسب هستند:
- STEP / STP
- IGES / IGS
- نقشه PDF دارای اندازهگذاری
- فایل CAD سهبعدی
- DXF / DWG در صورت درج کامل مشخصات
در صورت رزوهدار بودن قطعه، بهتر است نوع رزوه، گام، طول رزوه و تلرانس در نقشه مشخص شود.
برای قطعات CNC، ارسال فایل سهبعدی STEP به همراه نقشه PDF معمولاً اطلاعات دقیقتری برای بررسی ساخت فراهم میکند.
مراحل سفارش
- ارسال نقشه یا نمونه
- بررسی هندسه و روش ساخت
- تعیین جنس و مشخصات رزوه
- بررسی تلرانسها
- اعلام قیمت و زمان تولید
- ماشینکاری CNC
- کنترل ابعادی و رزوه
- پرداخت و آمادهسازی
- تحویل سفارش
سوالات متداول
اسپیسر ششگوش برای چه کاری استفاده میشود؟
برای ایجاد فاصله بین قطعات و در مدلهای مناسب، برای ایجاد یک اتصال رزوهای استفاده میشود. فرم ششگوش نیز امکان گرفتن قطعه با آچار را فراهم میکند.
آیا اسپیسر ششگوش میتواند رزوه داخلی داشته باشد؟
بله. رزوه داخلی یکی از ساختارهای رایج برای این نوع اسپیسر است.
آیا رزوه خارجی هم قابل ساخت است؟
بله. بر اساس طراحی اتصال، امکان ایجاد رزوه خارجی نیز وجود دارد.
آیا اسپیسر ششگوش از استیل ساخته میشود؟
بله. برای شرایطی که مقاومت خوردگی اهمیت دارد، میتوان از گرید مناسب استیل استفاده کرد.
آیا اسپیسر ششگوش سفارشی تولید میشود؟
بله. طول، اندازه ششگوش، سوراخ، رزوه، جنس و تلرانس میتوانند مطابق نقشه تعیین شوند.
آیا اسپیسر ششگوش با CNC ساخته میشود؟
بله. بسته به هندسه قطعه، تراش CNC، فرز CNC یا ترکیبی از فرآیندهای ماشینکاری قابل استفاده است.
برای سفارش اسپیسر رزوهدار چه اطلاعاتی لازم است؟
قطر یا اندازه ششگوش، طول، نوع رزوه، گام رزوه، طول رزوه، جنس و تلرانسهای موردنیاز باید مشخص شوند.
آیا امکان ساخت تعداد کم وجود دارد؟
بله. سفارش نمونه و تعداد محدود نیز قابل بررسی است و قیمت بر اساس ابعاد، جنس، فرآیند و تعداد تعیین میشود.
