اسپید بلایند (Spade / Paddle Blind)

Spade Blind چیست؟

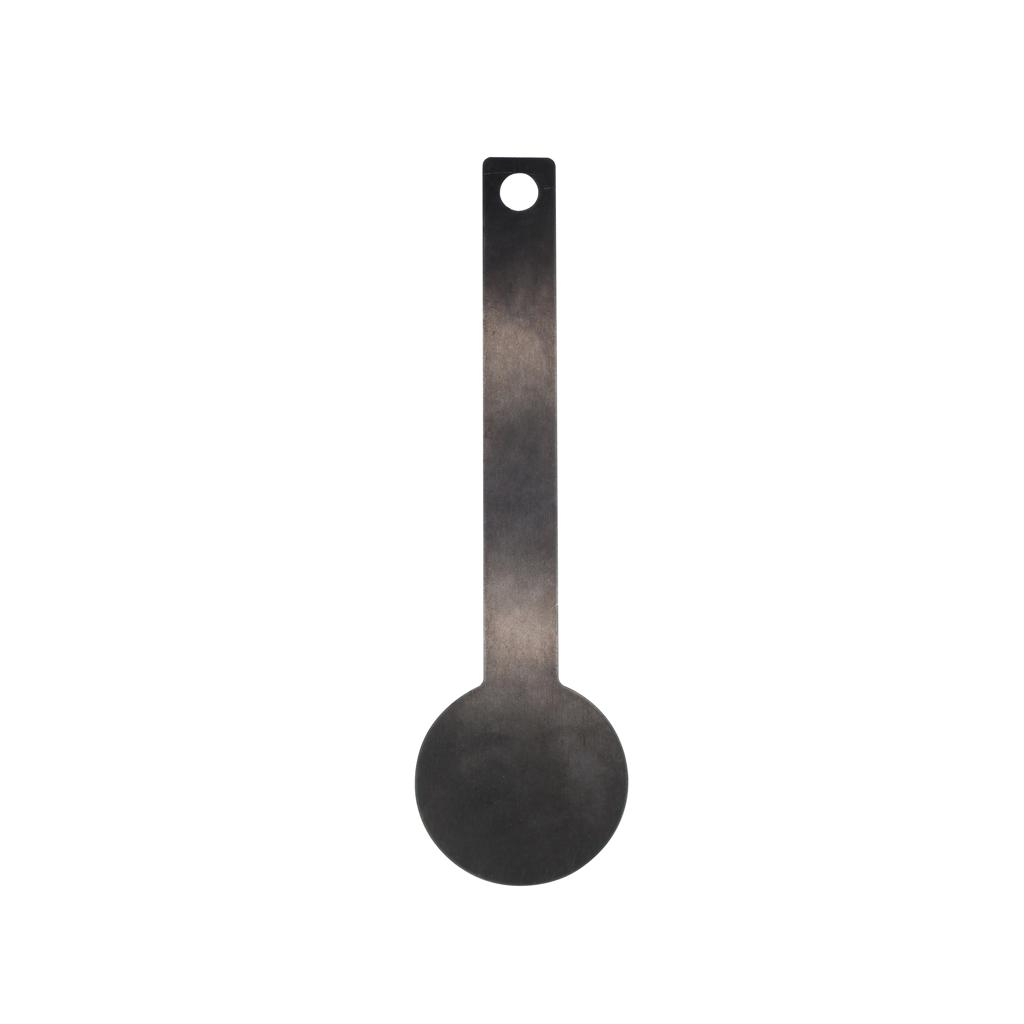

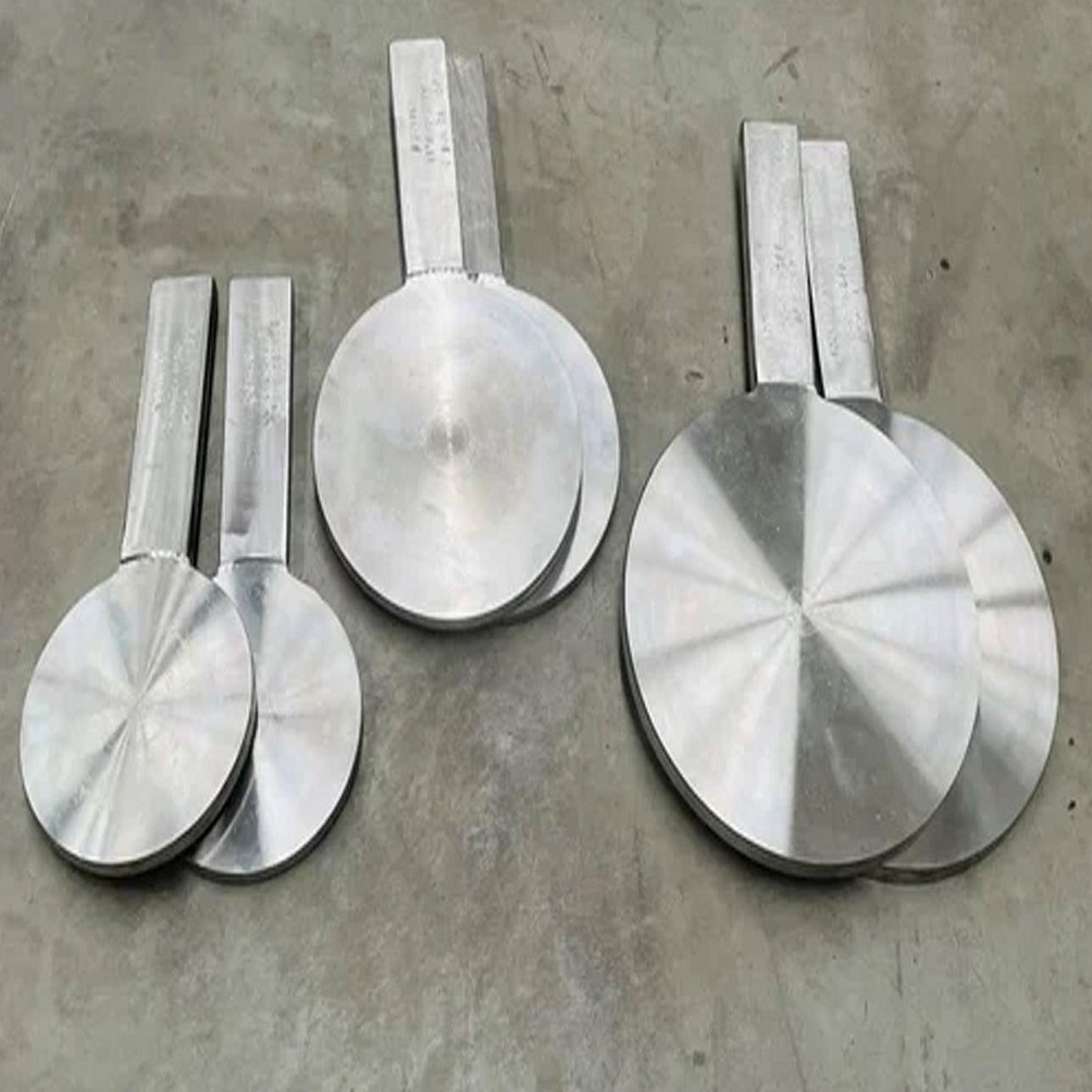

Spade Blind یک صفحه فلزی یکپارچه است که برای مسدود کردن فیزیکی مسیر عبور سیال در یک خط پایپینگ استفاده می‌شود.

این قطعه معمولاً بین دو فلنج قرار می‌گیرد و با قرار گرفتن قسمت صفحه‌ای آن در مسیر، عبور سیال را مسدود می‌کند.

در قسمت بیرونی نیز معمولاً یک دسته یا Paddle وجود دارد که امکان شناسایی و جابه‌جایی قطعه را راحت‌تر می‌کند.

کاربرد اسپید بلایند

این قطعه در مواردی مانند:

• خطوط پایپینگ
• صنایع نفت و گاز
• پتروشیمی
• پالایشگاه‌ها
• نیروگاه‌ها
• خطوط فرآیندی
• تعمیرات و نگهداری
• ایزوله‌سازی خطوط
• تجهیزات صنعتی

استفاده می‌شود.

در بسیاری از سفارش‌ها می‌توان فرآیند را به شکل زیر انجام داد:

ورق فلزی → برش لیزر فایبر → پلیسه‌گیری → کنترل ابعادی → رنگ یا پوشش در صورت نیاز

یعنی برخلاف فلنج‌های ماشین‌کاری‌شده، برای بسیاری از Spade Blindها لیزر فایبر می‌تواند بخش اصلی فرآیند تولید را انجام دهد.

مشخصات قابل سفارش

جنس قابل تولید

بسته به مشخصات پروژه می‌توان متریال مناسب را بررسی کرد:

• فولاد کربنی
• فولاد آلیاژی
• استیل
• سایر متریال‌های مناسب

ساخت سفارشی

یکی از مزیت‌های این محصول این است که می‌توان آن را بر اساس سایز خط و مشخصات اتصال فلنجی تولید کرد.

در صورت داشتن نقشه، می‌توان مواردی مانند:

• قطر
• ضخامت
• شکل Paddle
• ابعاد دسته
• سوراخ دسته
• نوع متریال
• تعداد

را دقیقاً مطابق نقشه تولید کرد.

استاندارد

برای پروژه‌های صنعتی، مشخصات Spade و Paddle Blind باید مطابق استاندارد و طراحی پروژه انتخاب شود.

در صورت سفارش استاندارد، اطلاعاتی مانند سایز، کلاس فشاری و استاندارد موردنظر باید اعلام شود.

برای کاربردهای بین فلنجی، استانداردهایی مانند ASME B16.48 می‌توانند در طراحی این نوع قطعات مورد استفاده قرار گیرند.

ساخت با لیزر فایبر

برای بسیاری از مدل‌های Spade Blind:

فایل DXF/DWG → نرم‌افزار دستگاه → برش لیزر → پلیسه‌گیری → کنترل

فرآیند بسیار مناسبی است.

بنابراین این محصول یکی از مواردی است که می‌توانی در سایت روی عبارت‌هایی مثل:

«تولید اسپید بلایند با برش لیزر»

و

«ساخت Paddle Blind سفارشی»

کار کنی.

فرمت فایل سفارش

برای این محصول، برخلاف قطعات تراشکاری CNC، DXF کاملاً کاربردی است چون هندسه اصلی قطعه دوبعدی است.

فرمت‌های مناسب:

• DXF
• DWG
• PDF
• STEP در صورت وجود مدل سه‌بعدی

برای سفارش لیزری، DXF + PDF گزینه بسیار خوبی است.

تفاوت Spade و Spectacle Blind

Spade Blind:
فقط قسمت مسدودکننده را دارد.

Spacer:
قسمت بازکننده مسیر است.

Spectacle Blind:
Spade و Spacer به‌صورت یکپارچه به هم متصل هستند.

این تفاوت را در سایت حتماً حفظ کنیم تا صفحات محصولات از نظر محتوایی همدیگر را تکرار نکنند.

ویژگی‌های محصول

• Spade Blind
• Paddle Blind
• مناسب خطوط پایپینگ
• فولادی و استیل
• تولید سفارشی
• برش لیزر فایبر
• امکان ساخت طبق نقشه
• مناسب پروژه‌های صنعتی
• قابل تولید در تعداد مختلف

سوالات متداول

اسپید بلایند چیست؟

صفحه‌ای فلزی برای مسدود کردن مسیر عبور سیال در یک سیستم پایپینگ است.

آیا Spade Blind با لیزر فایبر قابل تولید است؟

بله، برای بسیاری از مدل‌ها و ضخامت‌های قابل برش، لیزر فایبر می‌تواند فرآیند اصلی تولید باشد.

آیا Paddle Blind سفارشی تولید می‌شود؟

بله، بر اساس نقشه، سایز خط، ضخامت و مشخصات پروژه.

برای سفارش چه فایلی ارسال کنم؟

برای قطعات برشی، DXF یا DWG به همراه PDF بسیار مناسب است.

آیا استیل هم قابل تولید است؟

بله، در صورت انتخاب متریال مناسب پروژه.
